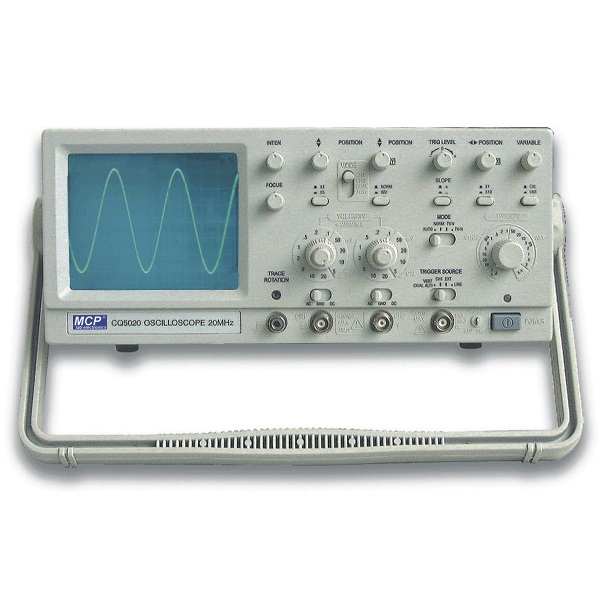

アナログオシロスコープ 2ch 20MHz【CQ5020】 ※在庫限り品

アナログオシロスコープ 2ch 20MHz【CQ5020】 ※在庫限り品

メーカー名:
型番:
CQ5020
品質ランク:
M1

アナログオシロスコープ 2ch 20MHz【CQ5020】の概要

【特長】
  • 20MHzの2CH
  • 高感度1mV/DIV
  • 高い安定性を実現する電気エンコーダスイッチ
  • TV同期、Z軸入力
  • CH1入力

【仕様】
CRT
有効画面サイズ8×10div(1div=6mm)
加速電圧9kV
強度・焦点フロントパネルで連続調整可能
トレースローションフロントパネルで調整可能
垂直軸
感度・確度5mV/div~20V/div±3%1mV/div~2mV/div, ±5%
1-2-5段階で12の校正ステップ, ×5MAG(CH1のみ)
トリミング比2.5:1
周波数帯域DC(AC 10Hz):0~20MHz(CQ5020)
立ち上がり時間≦17.5ns(CQ5020)
最大入力電圧400V (DC+ACピーク)
入力結合DC, AC, GND
入力インピーダンス1MΩ±3%, 30pF±5pF
垂直モードCH1, CH2, デュアル(CHOP, ALT), ADD, CH2インバース
CH1 信号出力25mV/div 50Ω 20Hz~10MHz(-3dB)
水平軸
掃引時間0.2μs ~0.2s/div 1-2-5段階で19ステップ
掃引確度±3%, ±5%, ×10MAG
トリミング比2.5:1
掃引倍率×10MAG
最大掃引時間20ns/div
トリガ
モードAUTO, NORMAL, TV
ソース垂直モード, CH1, 外部, ライン
入力結合AC
極性"+"or"-"
トリガー感度(CQ5020)[1]10Hz~10MHz [INT] 0.5DIV [EXT] 0.2
外部トリガー入力入力インピーダンス:1MΩ ±3% 25pF ±5p最大入力電圧:400V
X-Y軸
入力X軸:CH1 Y軸:CH2
感度・確度5mV~20V/div, ±3% 1mV/div~2mV/div, ±5%
周波数帯域(X軸)(CQ5020)DC~500kHz
(CQ5030)DC~1MHHz
位相差≦3° (DC~50kHz)
Z軸
感度5V
極性負の入力増加強度
入力インピーダンス20kΩ~30kΩ
使用可能周波数レンジDC~2MHz
最大入力電圧30V(DC+ACピーク)
校正ソース1kHz 0.5Vp-p±2% 方形波
入力電圧100VAC 50Hz/60Hz
サイズ(W×H×D)316×132×410mm
重量7.8kg
付属品取扱説明書×1, 電源ケーブル×1, ヒューズ×1, プローブ×2
