マイコンIC RL78/G12 16BIT 16KB FLASH 24HWQFN【R5F1027AANA#U5】 ※在庫限り品

マイコンIC RL78/G12 16BIT 16KB FLASH 24HWQFN【R5F1027AANA#U5】 ※在庫限り品

メーカー名:
型番:
R5F1027AANA#U5
環境区分:
RoHS2対応
品質ランク:
S1
数量

自社在庫数
5
2024/12/02 23:09 現在)
納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥214.00
(税込¥235.00)
100個以上
¥189.00
(税込¥207.00)
200個以上
¥168.00
(税込¥184.00)
500個以上
¥147.00
(税込¥161.00)

こちらからもご購入いただけます

トレイ
販売終了

マイコンIC RL78/G12 16BIT 16KB FLASH 24HWQFN【R5F1027AANA#U5】の概要

Basic Information
FamilyRL78
SeriesRL78/G1x
GroupRL78/G12
Memory
Program
memory
16 KB Flash memory
RAM1.5 KB
Data Flash2 KB
CPU (Bit, Clock, DMA, External Bus etc)
CPURL78 (16-bit)
Max. Frequency24 MHz
On-chip
Oscillator Freq.
High-Speed: 1, 4, 8, 12, 16, 24MHz
Low-speed: 15kHz
Power-On ResetYES
Low Voltage
Detection
YES
DMA RemarksDMAC x 2 ch
External
Interrupt Pins
14
I/O Ports22
Timers
8-bit Timers4 ch
16-bit Timers4 ch
Watchdog
Timers
1 ch
Other Timers12-bit Interval Timer x 1 ch
PWM Output3
Analog
A/D Converters10-bit x 11 ch
Interfaces
CSIs2 ch
UARTs1 ch
I2Cs3 ch
Operating Conditions
Operating
Voltage
1.8 to 5.5 V
Operating
Temperature
-40 to 85 ℃ (Ambient Temperature)

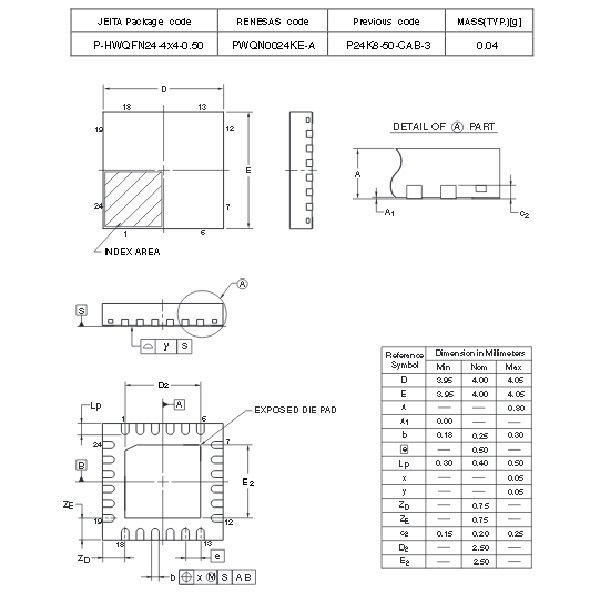

Package
Pins24
Terminal pitch
(mm)
0.5 mm
Package TypeHWQFN
Dimensions
(mm)
4x4 mm2
Mounting height (mm)[MAX]0.8 mm
Mass (g) [TYP,]0.04 g
Renesas codePWQN0024KE-A (old: P24K8-50-CAB-3(RL78) )
JEITA codeP-HWQFN24-4x4-0.50

■ダウンロード
Datasheet - Device
User's Manual: Hardware - Device
