SSCI-023894
PCA9624PW 8ch I2C 電圧スイッチ型LEDコントローラ ピッチ変換済みモジュール
マルツコード：
M1352-823
品質ランク：
M1
在庫のある営業所( 4営業所 )
自社在庫数：
6個
（ 2025/05/13 22:49 現在）

出荷予定日：
2025/5/14
数量
1個以上
￥700.00
(税込￥770.00)

PCA9624PW 8ch I2C 電圧スイッチ型LEDコントローラ ピッチ変換済みモジュール【SSCI-023894】

の概要

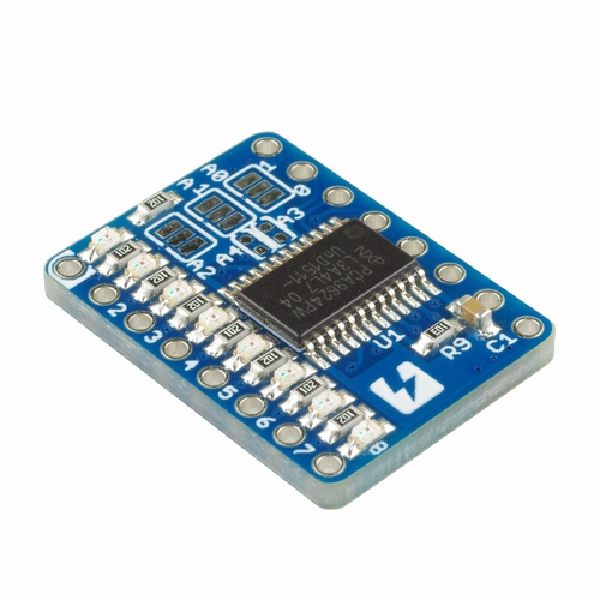

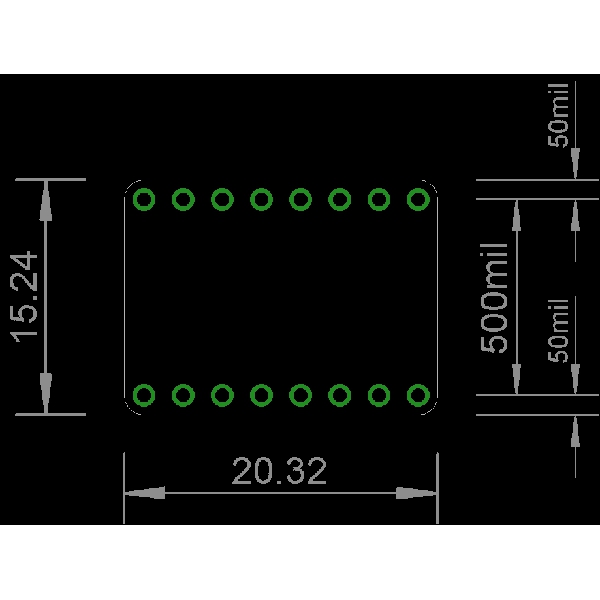

NXP社のPCA9624PWを搭載した、I2C接続の8チャネルLEDドライバ基板で、PWM制御によるLEDの明暗も表現できます。ボード上にはLEDも搭載されているので、I2Cバスに繋いでコマンドを発行するだけで、8個のLEDが滑らかに光ります。このLEDは、直線状に等間隔に配置されています。
詳しい制御の方法は、メーカのWebサイトやPCA9624PWのデータシートを参照してください。

●主な仕様(ICの主な機能)
・動作電圧：2.3V～5.5V
・8チャネルの独立したLEDポート
・LEDポートのアウトプットイネーブル機能を搭載
・各ポートはオン/オフおよび256段階(8ビット)のPWM階調制御が可能
・各ポートの独立制御/グループ制御が可能
・8個の赤色LEDを搭載
・LEDポートの吸い込み能力：100mA
・外部ドライブ用信号ピンを搭載
・I2Cのアドレスは任意の値に設定可能
・I2C用プルアップ抵抗のパターンあり(抵抗は未実装)

※使用上の注意
・ピンヘッダは各自でご用意いただき、用途に合わせてはんだ付けしてください。
・LEDポートのアウトプットイネーブル機能について
　PCA9624PWはアウトプットイネーブルピン(OE)を持っており、初期状態ではモジュール上でプルアップされています。LEDを光らせるには、OEピンをGNDに接続して、ポート出力を有効にしてください。
・I2C用プルアップ抵抗について
　初期状態では、I2Cのプルアップ抵抗は実装されていません。追加したい場合には、基板裏面のR10とR11に1608サイズのチップ抵抗をはんだ付けしてください。
・I2Cアドレスについて
　初期状態のアドレスは、ソルダージャンパー(A6〜A0)により0xC0(1100 000X)となっています。基板表面のソルダージャンパー(A2、A1、A0)を加工することにより、I2Cアドレスの下位側を変更できます。 上位側のアドレスを変更する場合には、基板表面のソルダージャンパ(A4、A3)と基板裏面のソルダージャンパ(A6、A5)を加工する必要があります。変更する場合は、ジャンパのパターンをカットした後に、電線にて VDD(1)もしくはGND(0)に接続する必要があります。
