ラズパイセンサーボード(シェルスクリプトマガジン付き)【ADSSMG02PSSM】

ラズパイセンサーボード(シェルスクリプトマガジン付き)【ADSSMG02PSSM】

数量
1個以上
¥5,980(税抜)
20個以上
¥5,681(税抜)
自社在庫数
11

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

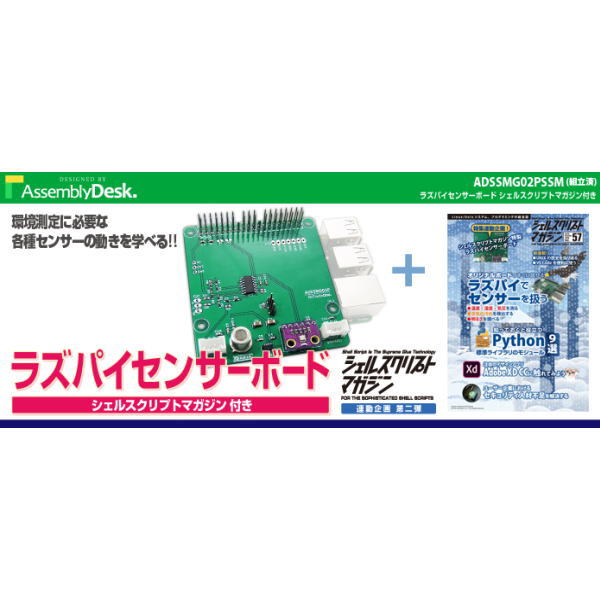

シェルスクリプトマガジン連動企画第2弾! 環境測定に必要な各種センサーの動きをラズベリーパイで学べるボード
こちらは書籍同梱版の商品です。ボードのみの商品ではありません。
シェルスクリプトマガジンとの連動企画で生まれたラズパイ学習向け「ラズパイ入門ボード」の第2弾「ラズパイセンサーボード」です。環境測定に必要な湿温度/気圧センサー、ガスセンサー、明るさセンサーなど3種類の環境センサーを搭載しています。また、拡張コネクタとしてアナログセンサー用と、ラズパイへのI2C用に2つのGroveコネクタを搭載しています。さらに、ガスセンサーなどのアナログセンサー用に、高精度デルタシグマA/Dコンバータを実装しています。本製品は単体で利用できますが、「ラズパイ入門ボード」(別売ADSSMG01)とのスタッキング利用を想定して設計していますので、組み合わせてご利用ください。

■環境測定の定番である3つのセンサーを搭載
湿温度・気圧センサー、ガスセンサー、明るさセンサーなど、3種類のセンサーを搭載し、様々な状況を測定可能です。また、アンモニア、水素、アルコール、CO、メタンなど有機揮発性気体を測定可能なガスセンサー用に、高精度デルタシグマA/Dコンバータを実装しています。ガスセンサーは、使用時に高温になりますので、火傷などにご注意ください。

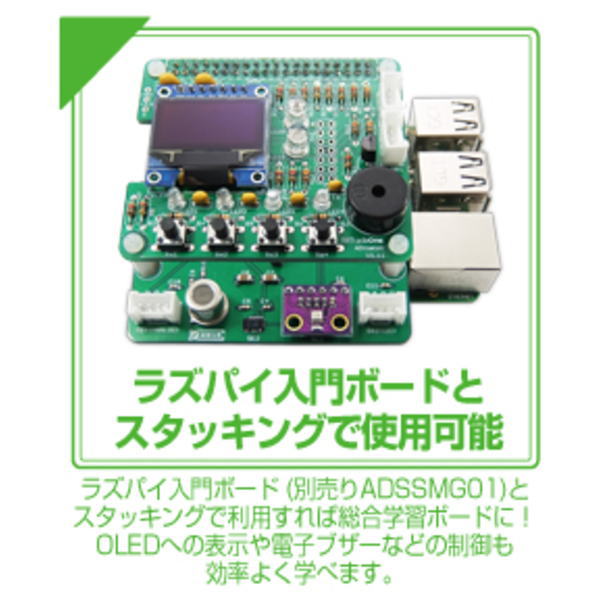

■ラズパイ入門ボードとスタッキングして使用可能
ラズパイ入門ボード(別売:ADSSMG01)とスタッキングで利用すれば、総合学習ボードになり、OLEDへの表示や電子ブザーなどの制御も効率よく学べます。

■拡張性の高いGroveシステム対応コネクタを2個搭載
センサーボード上にはアナログセンサー用とI2C用に、2個のGroveシステム対応コネクタを搭載しています。Groveシステムに対応した市販のサーボやセンサー、アクチュエータを利用できます。

【ご注意】
・本製品には使用説明書は添付されていません。利用方法の詳細は、シェルスクリプトマガジンVol57号以降の特集記事をご覧ください。
・基板に配置されているJP1は、明るさセンサの割り込み出力とラズベリーパイのGPIO6の間に入っています。「ラズパイ入門ボード」(別売:ADSSMG01)と組み合わせた場合は、GPIO6はタクトスイッチ(SW4)が使用しています。ご利用状況に応じて、割り込み信号をGPIO6に出力しないように変更が可能です。

【仕様】
対応機種Raspberry Pi Model B+/Raspberry Pi 2 Model B/Raspberry Pi 3 Model B/Raspberry Pi 3 Model B+
搭載センサー湿温度・気圧センサー(BME280)、明るさセンサー(VCNL4020)、ガスセンサー(TP-401T)
ガスセンサーは稼働時に高温になります。火傷などにご注意ください。
Groveコネクター2個(アナログ用×1、I2C用×1)
外径寸法H23×W65×D71mm(突起部除く)
重量約25g
動作環境温度0〜45℃、湿度10〜60%(結露なきこと)
生産国日本
保証期間お買い上げから1年間
付属品ネジセット×1 保証書1部
Raspberry Pi本体およびケース、ケーブル類は付属していません。
