SSCI-028219
リチウムイオン電池充電器
マルツコード：
M1357-585
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/18 14:20 現在）

提携先在庫数：91個(2025/05/15 09:00現在)

出荷予定日：
2025/5/23
数量
1個以上
￥2,751.00
(税込￥3,026.00)
20個以上
￥2,614.00
(税込￥2,875.00)

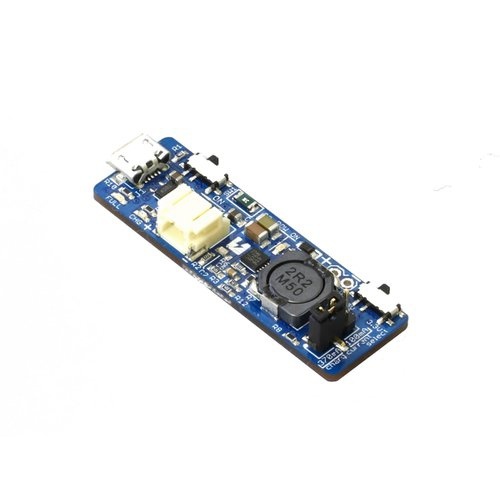

リチウムイオン電池充電器【SSCI-028219】

の概要

Microchip製MCP73831Tを使用したリチウムイオン電池/リチウムポリマー電池の充電回路と、リニアテクノロジー製LTC3536昇降圧DCDCコンバーターにてDC+5Vまたは3.3V(電圧については後述します)を出力する電源回路を搭載した電源基板です。充電電流の選択と出力電圧の設定ができます。

充電回路は、スイッチサイエンス社で扱っているリチウムイオン電池900 ｍAやリチウムイオン電池110 ｍAを安全に充電することができます。マイクロUSB(Bタイプ)から電源供給し、一つのリチウムイオン電池または、リチウムポリマー電池を充電電流370 mAまたは100 mAで充電します。充電中、充電完了を表示するLEDも搭載しています。

※こちらの商品はリチウムイオンポリマー充電池の専用充電器です。リチウムイオンポリマー充電池以外の充電池の充電には使用できません。リチウムイオンポリマー電池は付属していません。

基板裏面のジャンパピンを差し替えることにより充電電流を370 mAまたは100 mAに変えられます。販売時は370 mA側に設定されています。

ON/OFFスイッチの他に、出力電圧を3.3 Vまたは5 Vに切り替えるスイッチが搭載されています。出力用スルーホールが実装されているので、自由にリード線をつなげることができる他、ブレッドボードに直接挿し込むこともできます。

【出力電圧について 流す電流によって出力電圧は変わるため、出力電圧の精度は±10%とお考えください。】

この基板では電源IC(DC-DCコンバータ)と出力端子の間に逆流防止のためのダイオードが入っています。ダイオードで電圧が下がるため電源ICの出力電圧は少し高め(5.2V/3.6V)に設定しています。ダイオードは流れる電流と温度で下がる電圧が変わります。この基板で使っているダイオードの場合は1mAで約0.12V、10mAで約0.19V、100mAで約0.26V、1Aで約0.37V電圧が下がります(いずれも25℃の場合)。このため、つなぐ機器によって出力電圧は変わります。

・基板外形:16.0 × 49.0 mm(コネクタ、スイッチ突起含む:16.8 × 50.4 mm)

【コネクタ】

・電源用:microUSB B
・リチウムイオンポリマー充電池接続用:日本圧着端子製造 PHコネクタ

【LEDの表示】

・赤(CHG)点灯 充電中
・緑(FULL)点灯 充電完了
・赤と緑両方点灯 充電停止(充電池はずれまたは充電電流設定ジャンパピンはずれ)

【充電電流選択】

ジャンパピンを差し替えることにより充電電流を370 mAまたは100 mAに変えられます。

【基板裏面】

突起がないので両面テープなどを貼り付けることができます。
