[拡張ボード]Raspberry Pi用IoT拡張ボードRev2.0(端子未実装)【RPZ-IR-SENSOR-V2】

[拡張ボード]Raspberry Pi用IoT拡張ボードRev2.0(端子未実装)【RPZ-IR-SENSOR-V2】

メーカー名:
型番:
RPZ-IR-SENSOR-V2
品質ランク:
M1
数量

自社在庫数
11
2022/08/08 23:27 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥5,410.00
(税込¥5,951.00)

[拡張ボード]Raspberry Pi用IoT拡張ボードRev2.0(端子未実装)【RPZ-IR-SENSOR-V2】の概要

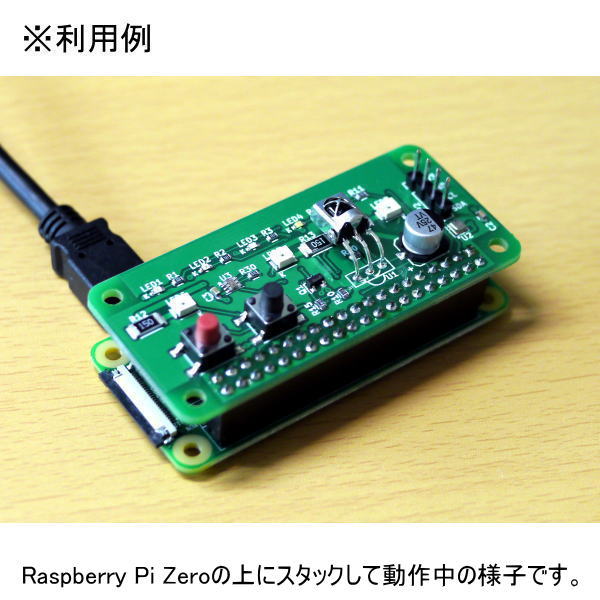

Raspberry Pi Zero用IoT拡張ボード
お知らせ
  • 本商品は、【RPZ-IR-SENSOR】の後継品です。
  • 【RPZ-IR-SENSOR】に搭載している照度センサTSL2561が生産終了になったため、
    【RPZ-IR-SENSOR-V2】には後継となる照度センサTSL2572を搭載しています。
  • TSL2561とTSL2572では、ソフトウェアに互換性がありません。
    サンプルプログラムは、Rev1.0/Rev2.0両方に対応したものに更新済みです。
    照度センサ以外の機能につきましては、Rev1.0とRev2.0でソフトウェアは完全互換となっています。
  • 基板のサイズや外観、部品の位置などの変更はございません。


◇ Raspberry Piに機能を追加!

Raspberry Piの40ピンコネクタに装着する拡張ボードです。Raspberry Piに温度、湿度、気圧、光(照度)測定&赤外線通信機能を追加できます。Raspberry Pi 4 Model B、RaspberryPi 3 Model B/B+、Raspberry Pi Zero v1.3、Raspberry Pi Zero W/WHに対応しています。
基板のサイズはRaspberryPi Zeroに合わせてありますが、Raspberry Pi 3/4でも使用できます。完成品の基板の端子未実装版です。Raspberry Piとの接続端子(P1)、およびI2C拡張端子(P2)は付属していません。
ピンソケットまたはピンヘッダなどを実装していただく必要があります。
※ Raspberry Pi本体は付属しません。

◇ BME280 温度、湿度、気圧センサ搭載

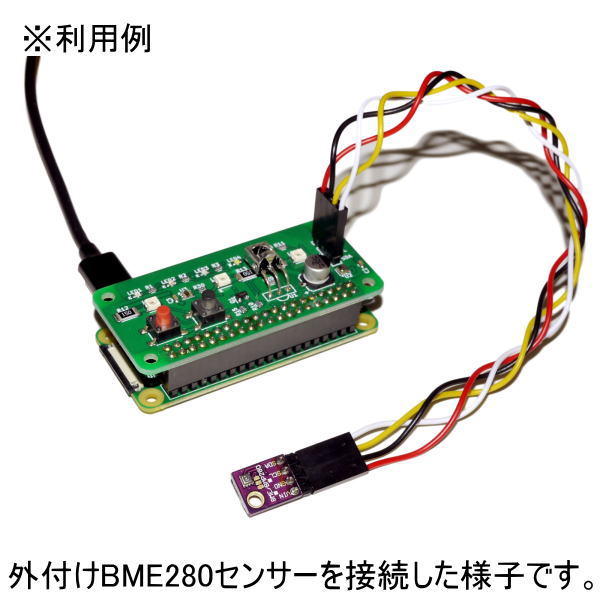

温度、湿度、気圧測定センサには、高精度でA/Dコンバータを必要としないBME280を使用しています。RaspberryPiと重ねて使用した場合、Raspberry Pi本体の発熱の影響を受けます。影響をなくしたい場合は、ケーブルで接続するなどして本体との距離を離すか、外付けBME280センサをご利用ください。

◇ TSL2572 光(照度)センサ搭載
光(照度)を測定でするセンサには、高精度でA/Dコンバータを必要としないTSL2572を使用しています。周囲の明るさをモニタリングしたり、照明器具を赤外線で操作する際の補助として使用できます。

◇ 家電と連携できる赤外線送受信機能
赤外線送信機能により、エアコンやテレビ、照明器具などの家電製品を制御できます。赤外線LEDは広範囲をカバーするチップLEDを3個搭載したことで、優れた通信範囲を実現しました。赤外線受信機能もあるので、お使いの家電のリモコンのデータ解析や、汎用リモコンを使ったリモート制御も実現できます。

◇ LED、スイッチインターフェース付き
色の異なる4個のLEDと2個の汎用スイッチを搭載しました。ステータスなどの表示や、直接スイッチを押して制御するなどの使い方が可能です。

※本製品の使用方法、サンプルプログラムはメーカーサイトをご覧ください。
