RX13T CPUカード【RTK0EMXA10C00000BJ】

RX13T CPUカード【RTK0EMXA10C00000BJ】

メーカー名:
型番:
RTK0EMXA10C00000BJ
品質ランク:
M1
数量

1個以上
¥5,880.00
(税込¥6,468.00)
20個以上
¥5,586.00
(税込¥6,144.00)
50個以上
¥5,292.00
(税込¥5,821.00)
100個以上
¥4,998.00
(税込¥5,497.00)
自社在庫数
7

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

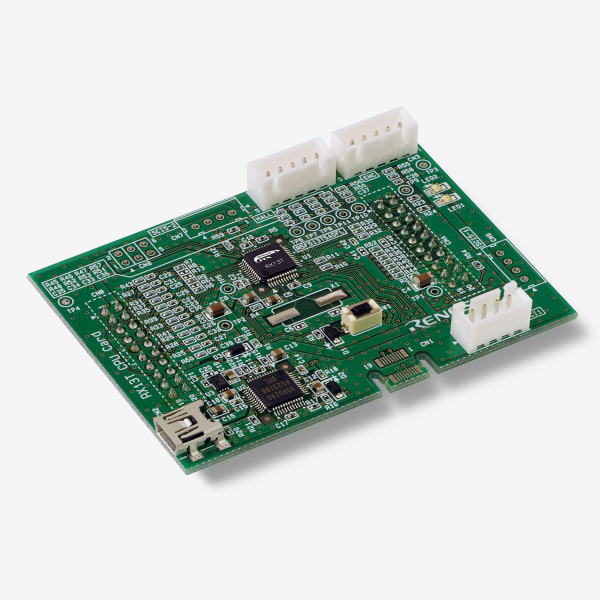

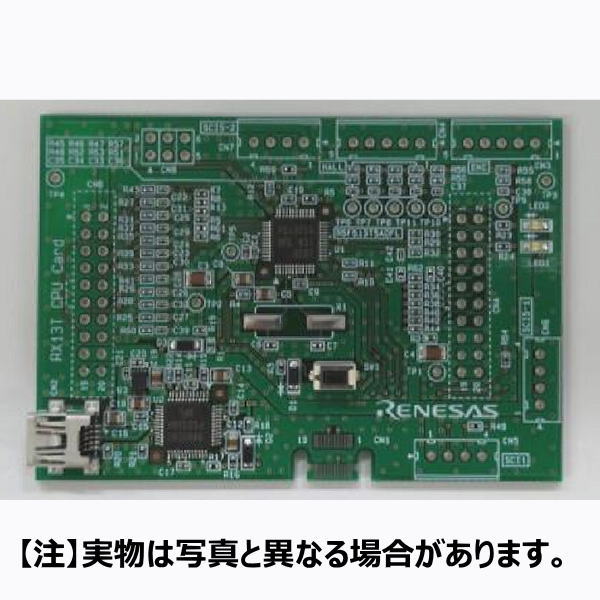

RX13T CPUカード【RTK0EMXA10C00000BJ】の概要

24V Motor Control Evaluation System for RX23Tのオプションボード


RX13T CPUカードは、24V Motor Control Evaluation System for RX23T(Motor RSSK)のオプションボードです。Motor RSSKは、24V系インバータボード(INV-BRD)とRX23T CPU カードで構成されています。RX23T CPUカードとRX13T CPUカードを付け替えることで、RX13Tグループマイコンを使用したモータ制御の評価が可能になります。
RX13Tグループマイコンは、32MHz RXv1コア、FPU(浮動小数点演算処理ユニット)、インバータ制御タイマ(MTU3)、12ビットA/Dコンバータなどを搭載し、1チップでブラシレスDCモータの高効率なインバータ制御を実現できます。

●仕様

対応インバータボード24V Motor Control Evaluation System for RX23Tに付属の24V系インバータボード
搭載MCU
製品グループRX13Tグループ
製品型名R5F513T5ADFL
最大動作周波数32MHz
ビット数32ビット
パッケージ/ピン数LFQFP/48ピン
ROM128KB
RAM12KB
MCU入力クロック外部発振子は非搭載
入力電源電圧DC 5V(±5%)
下記のどちらかを選択
・対応インバータボードから電源供給
・USBコネクタから電源供給
対応センサホールセンサ、エンコーダ
(信号観測テストピン用スルーホールあり)
対応エミュレータオンボードエミュレータ
コネクタ・エミュレータコネクタ(USB)
・24V系インバータボード接続用 ×2(未実装)
・シリアル通信コネクタ ×3(未実装)
・ホールセンサ用コネクタ(未実装)
・エンコーダ用コネクタ(未実装)
スイッチMCU外部リセット用スイッチ
LEDユーザ外部リセット用スイッチ
使用温度常温
使用湿度結露なきこと

詳しくは >>こちら の取扱説明書をお読みください。
