SN-2549
オープンバレル用精密圧着工具
マルツコード：
M1633-618
品質ランク：
M1
在庫のある営業所( 6営業所 )

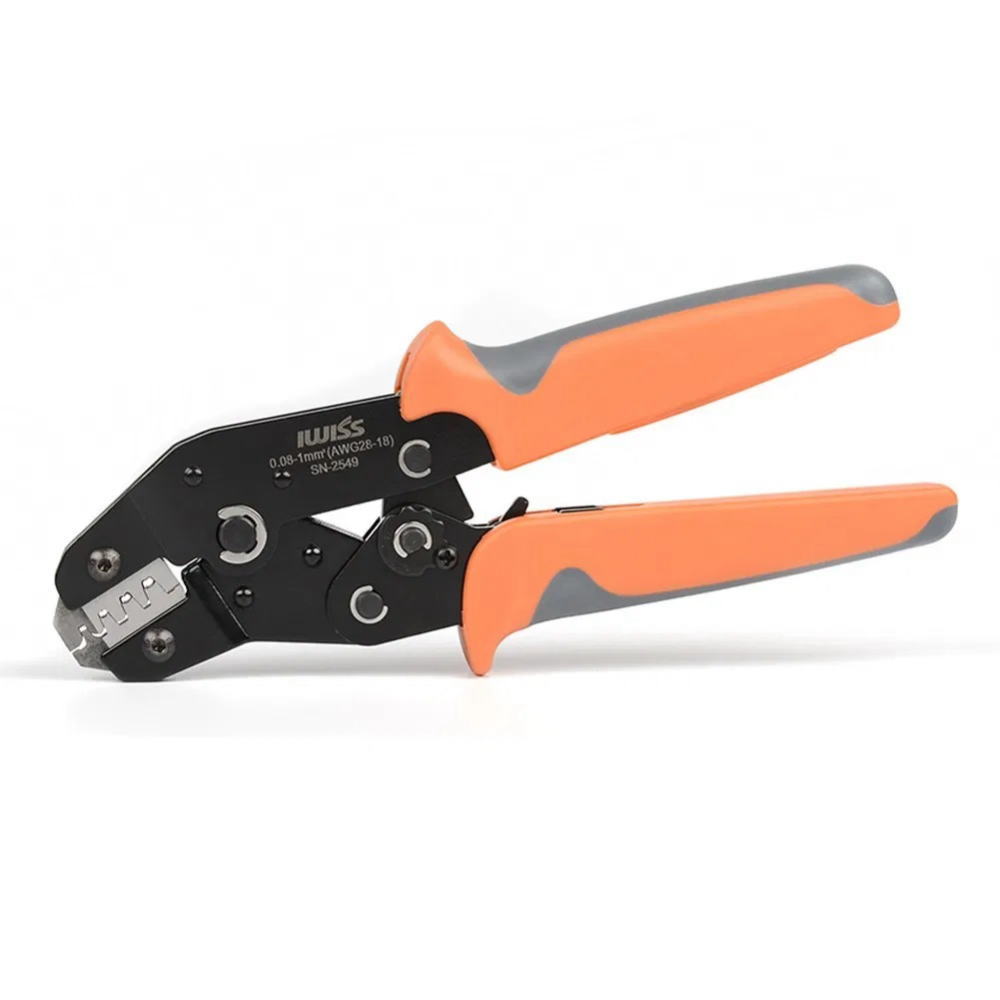

オープンバレル用精密圧着工具【SN-2549】

の概要

0.08～1.0mm2の極小/小/中型端子に対応した精密圧着工具

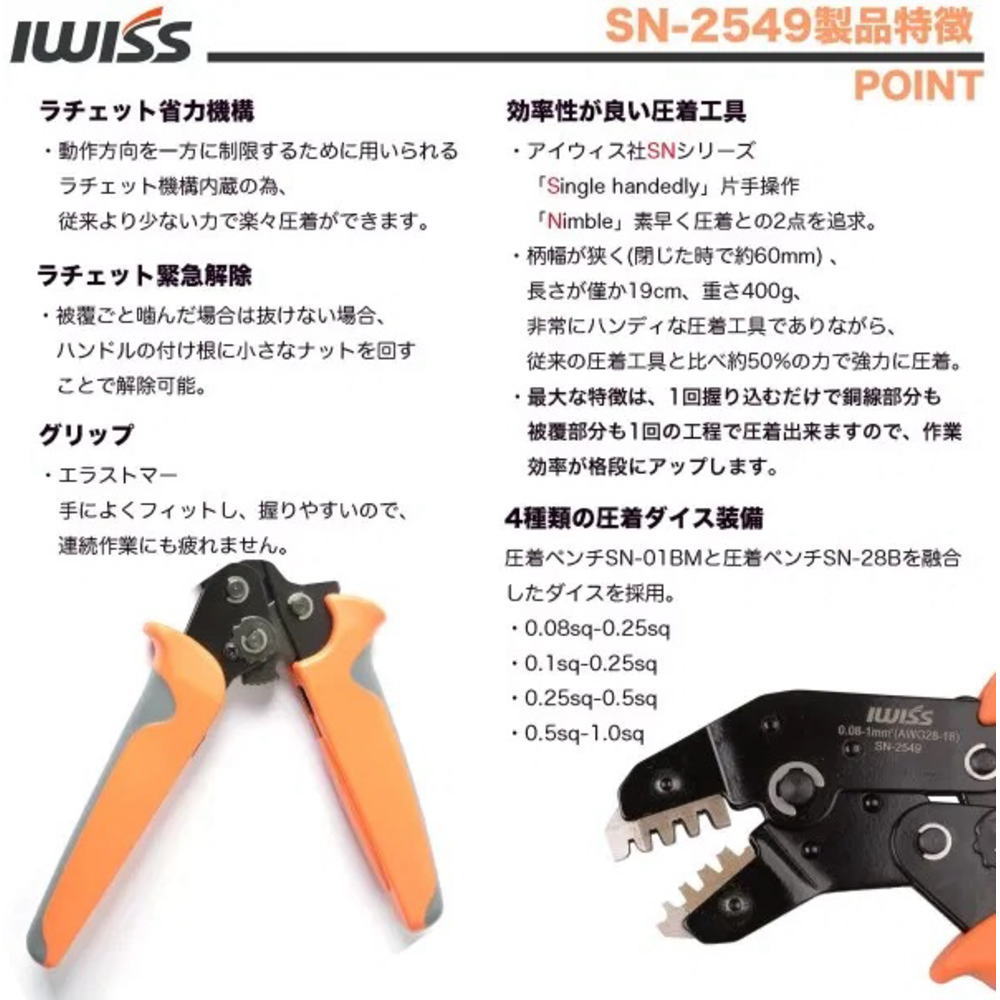

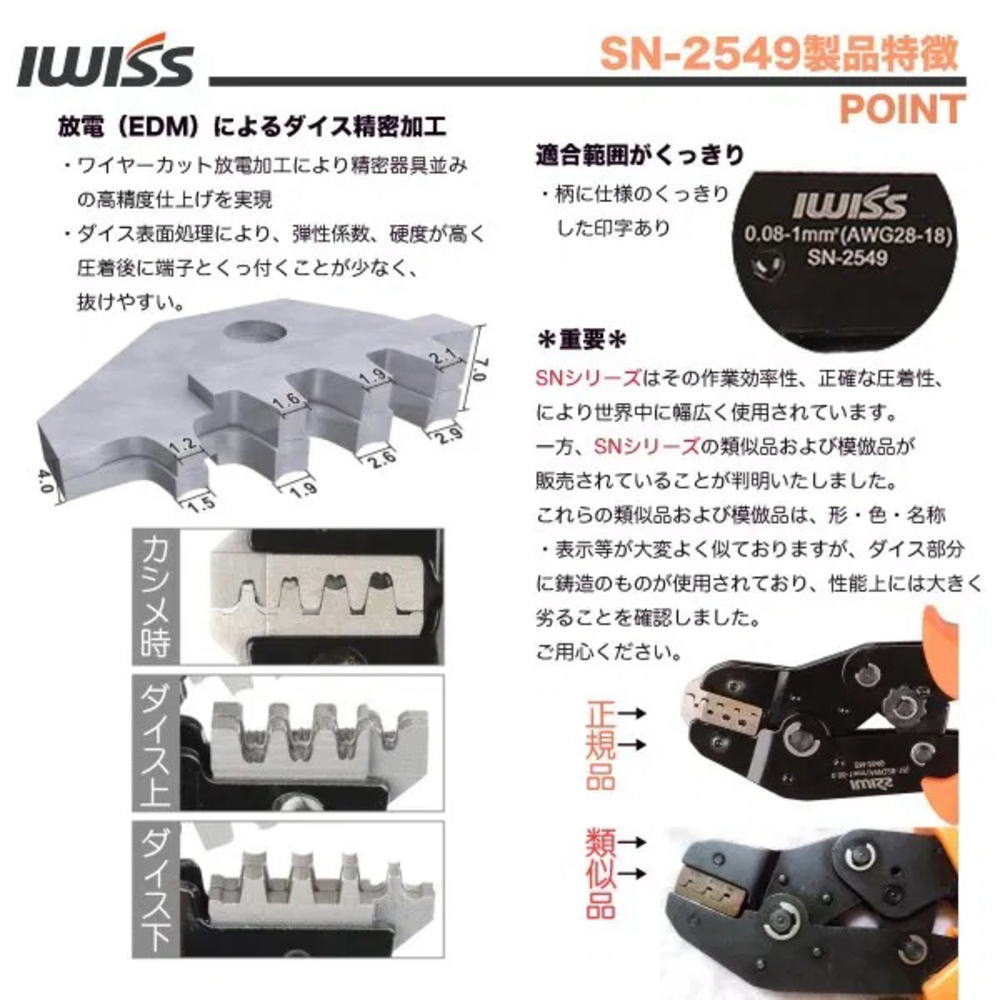

中国IWISS社製の精密圧着工具です。0.08-0.5/0.25/0.5/1.0mm2の4種類のダイスが装備され、オープンバレル、モレックス(Molex)端子の極小から中型端子まで幅広く対応しています。重量は400gと軽く、新ラチェット構造で従来品に比べ約50%の力で圧着できるので、作業者の負担が軽くなります。また、1回握り込むだけで銅線部分も被覆部分も同時に圧着できるので作業性に優れています。

●仕様

圧着能力0.08mm2～1.0mm2 (AWG28～18)
全長190mm
重量400g
対応端子・オープンバレル
・ギボシ端子
・Molex端子
・適合(一例)：PH2.0、KF2510、JST SM2.5、PHD、NH、VH3.96、4.8、KF2510、Molex 5556/5558、5557/5559、ATX、EPS、PCIE、SATAピッチピンなどの圧着

ケーブル圧着にはこちらの製品もございます。

モジュラープラグ用 オープンバレル用 圧着端子用 ピン抜き
その他のケーブル圧着工具
