SFE-SEN-13879
HX711搭載ロードセルアンプモジュール
マルツコード：
M1634-732
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/07 23:30 現在）

提携先在庫数：12個(2025/05/07 09:00現在)

出荷予定日：
2025/5/14
数量
1個以上
￥2,089.00
(税込￥2,297.00)

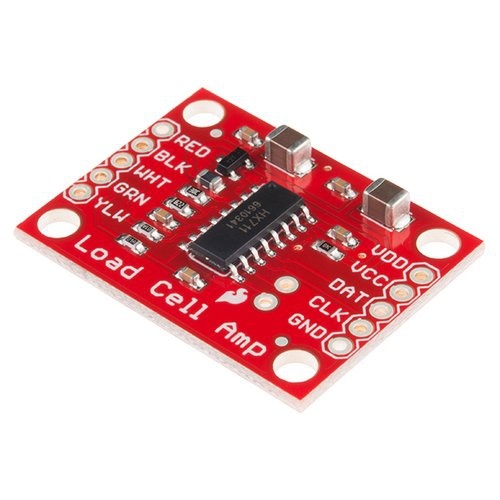

HX711搭載ロードセルアンプモジュール【SFE-SEN-13879】

の概要

HX711を搭載した、ロードセル用のアンプ基板です。

マイコンボードにこのアンプを繋ぐことで、ロードセルの抵抗値の変化を読み込むことができ、いくつかの校正をすることで、非常に正確に重さを測ることが可能です。手軽に工業用はかりや、プロセス制御、簡単な検知器を作ることができます。

電源供給はアナログとデジタルで分割しており、デジタル電源供給用には、3.3 uHのインダクタと0.1 uFのフィルタリング・コンデンサを搭載しています。

HX711は通信に、クロックとデータの2本のインターフェイスを使用します。どのマイコンボードのGPIOピンでも作動し、大量のライブラリが用意されているので、HX711からのデータの読み込みが簡単にできます。詳しくは、Hookup Guide(英語)を参照してください。

ロードセルの4本のワイヤを用いて、HX711をホイートストンブリッジ回路に接続します。一般的なカラーコードの赤、黒、白、緑は、それぞれ下記のような役割を果たします。

・赤(Excitation+ or VCC)
・黒(Excitation- or GND)
・白(Amplifier+、Signal+ or Output+)
・緑(Amplifier-、Signal- or Output-)

また、黄色を含み5本のワイヤーがある場合、EMI(electromagnetic interference)対策として、アースに繋いで利用することができます。

また、上記は一般的なカラーリングのため、いくつかのロードセルについてはワイヤーの色に多少の違いがあることにご留意ください。

●特長

・動作電圧:2.7 V～5 V
・動作電流:< 1.5 mA
・出力データレート:10 SPS /80 SPS(選択可能)
・50 Hzと60 Hzの同時供給不可
