Renesas Starter Kit for RX62T(E1エミュレータ付き)【R0K5562T0S000BE】

Renesas Starter Kit for RX62T(E1エミュレータ付き)【R0K5562T0S000BE】

メーカー名:
型番:
R0K5562T0S000BE
環境区分:
RoHS対応
品質ランク:
M1
数量

1個以上
¥26,999.00
(税込¥29,698.00)
10個以上
¥25,650.00
(税込¥28,215.00)
30個以上
¥24,840.00
(税込¥27,324.00)
自社在庫数
7

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

Renesas Starter Kit for RX62T(E1エミュレータ付き)【R0K5562T0S000BE】の概要

Renesas Starter Kit for RX62Tは、ルネサスエレクトロニクス社のRX62Tマイコンの学習/評価用ツールです。E1エミュレータが付属しており、統合開発環境 High-performance Embedded Workshop(HEW)を使用して、コーディングやデバッグを行うことができます。E1エミュレータまたはRS232シリアルを経由してホストPCと接続します。

【Windows 7(64ビット版)をご使用のお客様へ】
Windows 7(64ビット版)を搭載したPCに本製品のインストーラ(バージョン v0201以前)を使用すると、E1エミュレータ用のUSBドライバがインストールされないため、E1エミュレータを使用することができません。お手数ですが、ルネサスエレクトロニクス社Webサイトの本製品詳細ページに記載されている手順にしたがってUSBドライバをインストールしてください。

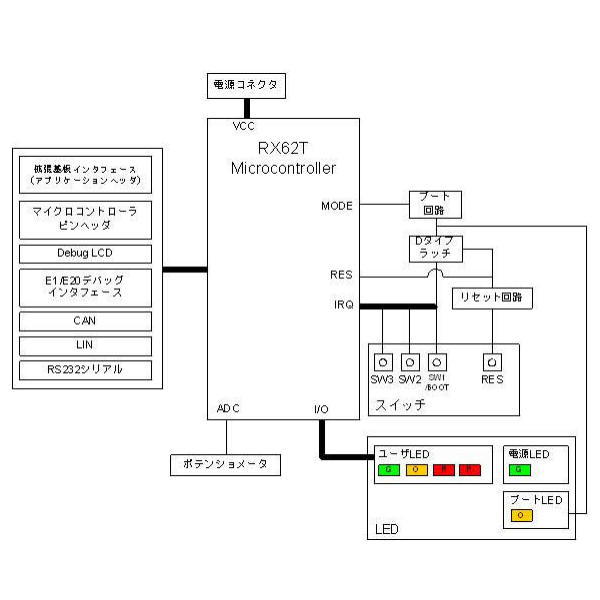

【仕様】

搭載マイコンR5F562TAADFP
入力クロックメイン:12.5MHz
ポテンショメータ単回転タイプ、10kΩ
LED電源用(緑) ×1、ブート用(橙) ×1、ユーザー用(緑)×1 (橙) ×1 (赤) ×2
スイッチリセットスイッチ ×1
ユーザー/ブートスイッチ ×1
ユーザースイッチ x 2
DC電源コネクタ5V入力
E1コネクタ14ピンボックスヘッダ
E20コネクタ38ピンMictorコネクタ
RS232コネクタ9ピンD-Sub
LCD用コネクタ14ピンDソケット
マイコンピンヘッダ2.54mmピッチ、36ピン ×4 (J1~J4)
拡張基板インタフェース2.54mmピッチ、26ピン ×2 (JA1、JA2)、24ピン ×2 (JA5、JA6)
※E20コネクタ、マイコンピンヘッダ、拡張基板インターフェースは、製品に付属していません。
※実装しているポテンショメータの仕様は、メーカのサイトを参照してください。メーカ名:PIHER社 型名:N6シリーズ

●セット内容
・LCDディスプレイモジュール(着脱可)
・ポテンションメータ用調整シャフト(着脱可)
・E1エミュレータ
・接続ケーブル(USBケーブル, ユーザインターフェースケーブル)
・クイックスタートガイド
・CD-ROM

■ダウンロード
User's Manual - Device
User's Manual - Others
その他のルネサスエレクトロニクス社パッケージや製品情報はこちらからご覧いただけます→
Renesas Star Product
