M5Stack Core2 IoT開発キット【M5STACK-K010】 ※在庫限り品

M5Stack Core2 IoT開発キット【M5STACK-K010】 ※在庫限り品

メーカー名:
型番:
M5STACK-K010
品質ランク:
M1

M5Stack Core2 IoT開発キット【M5STACK-K010】の概要

第2世代のM5Stack Coreデバイス


M5Stack Coreの機能を改良した第2世代のCoreデバイスです。MCUに、Wi-Fi/Bluetoothに対応したESP32 D0WDQ6-V3を採用し、16MBフラッシュメモリと8MB PSRAMを搭載しています。ESP32 D0WDQ6-V3は、240MHzで動作する32ビットデュアルコアのXtensa LX6プロセッサを搭載しています。
M5Core2は充電やプログラムのダウンロード、シリアル通信にUSB Type-Cを使用し、2.0インチの静電容量タッチスクリーン、振動モーター、RTCモジュールなどを搭載しています。また、電源管理用にAXP192を使用し、消費電力を効果的に制御することができます。バッテリー容量は390mAhにアップグレードされ、緑色のLED電源インジケーターでバッテリーレベルを通知します。

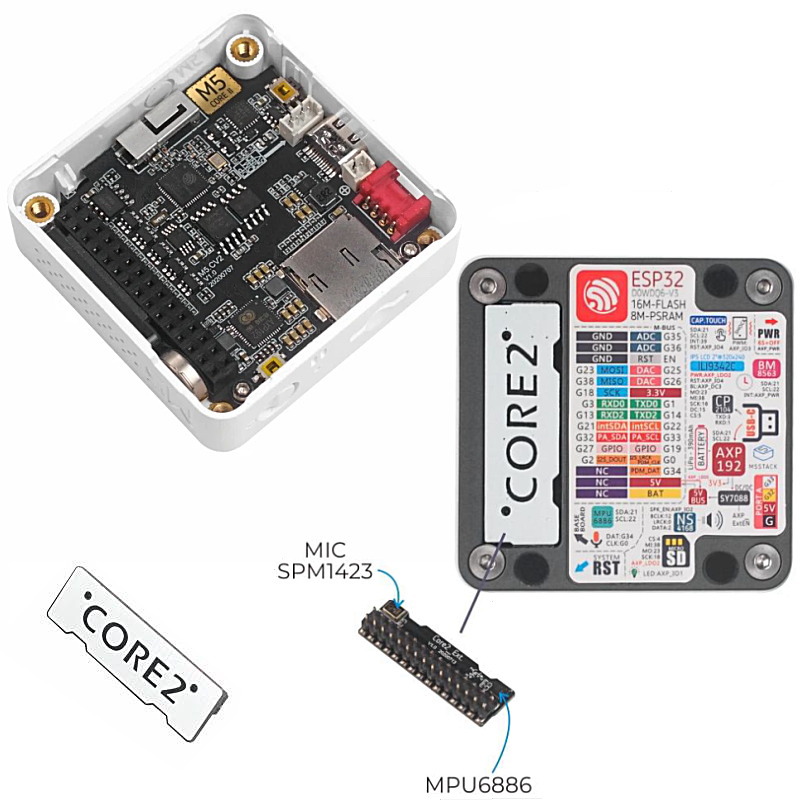

ベースの左側と下部に独立した電源ボタンとリセットボタンがあります。前面には3つのプログラム可能な静電容量式ボタンがあり、背面には6軸IMUセンサーとマイクを備えた小さな拡張ボードがあります。

●特長

・ESP32ベース、Bluetooth/Wi-Fi内蔵(工事設計認証済み)
・16MBフラッシュメモリ、8MB PSRAM
・スピーカー、電源表示灯、振動モーター、RTC、I2Sアンプ、静電容量タッチスクリーン、電源ボタン、リセットボタンを内蔵
・SDカードスロット(最大サイズ16GB)
・リチウムバッテリを内蔵、PMIC(電源管理チップ)を搭載
・6軸IMUとPDMマイクロフォンを搭載し独立した小型基板

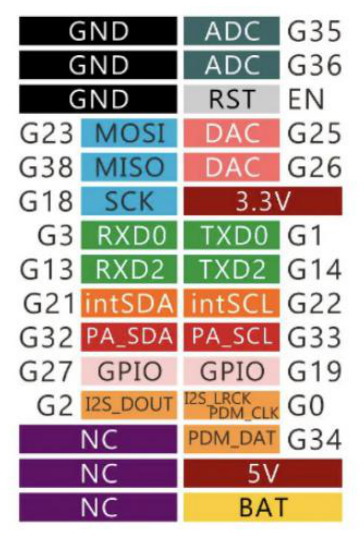

・M-Busソケットとピン
・開発環境:UIFlow、MicroPython、Arduino

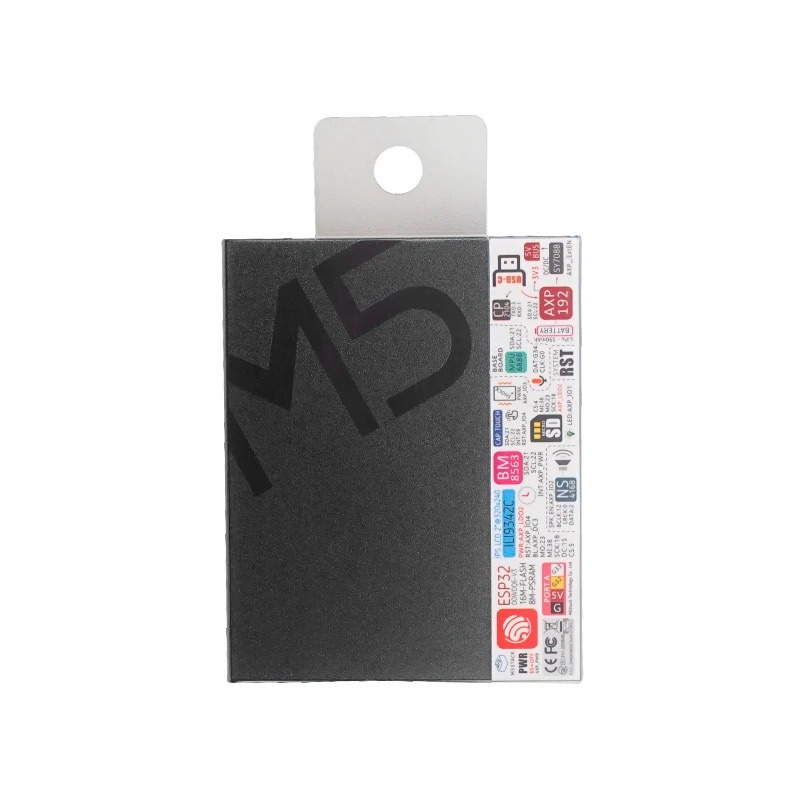

【セット内容】
・M5Stack Core2 ×1
・USB Type-Cケーブル(20cm) ×1

●仕様

ESP32-D0WD-V3240MHzデュアルコア、600DMIPS、520KB SRAM、Wi-Fi、デュアルモードBluetooth
フラッシュメモリ16MB
PSRAM8MB
入力電圧5V @ 500mA
インターフェースUSB Type-C ×1、GROVE(I2C+I/O+UART) ×1
IPS LCD スクリーン2.0インチ@320×240 ILI9342C
タッチスクリーンFT6336U
スピーカー1W-0928
LED電源表示灯(緑)
ボタン電源ボタン、リセットボタン、静電容量ボタン ×3
バイブレーション機能振動モーター
マイクロフォンSPM1423
I2SパワーアンプNS4168
6軸IMUMPU6886
RTCBM8563
PMUAXP192
USBチップCP2104
DC/DC昇圧SY7088
TFカードスロット最大16GB
リチウムバッテリ390mAh @3.7V
アンテナ2.4GHz 3Dアンテナ
動作温度0°C~+40°C
重量52g
寸法54×54×16mm
ケース素材プラスチック(PC)


【資料】
・データシート
 ESP32
 FT6336U
 NS4168
 MPU6886
 ILI9342C
 SPM1423
 BM8563
 SY7088
 AXP192
回路図
