RA2L1 MCUグループ評価キット EK-RA2L1【RTK7EKA2L1S00001BE】

RA2L1 MCUグループ評価キット EK-RA2L1【RTK7EKA2L1S00001BE】

メーカー名:
型番:
RTK7EKA2L1S00001BE
品質ランク:
M1
数量

自社在庫数
2セット

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1セット以上
¥10,199.00
(税込¥11,218.00)
10セット以上
¥9,500.00
(税込¥10,450.00)
30セット以上
¥9,200.00
(税込¥10,120.00)
50セット以上
¥8,700.00
(税込¥9,570.00)

RA2L1 MCUグループ評価キット EK-RA2L1【RTK7EKA2L1S00001BE】の概要

静電容量検出機能を持つRA2L1の評価用ボード


EK-RA2L1評価キットを使用すると、RA2L1 MCUグループの機能を容易に評価できると共に、RAファミリが持つルネサス独自のFlexible Software Package (FSP)と様々なIDEを使用して、組込みシステム向けアプリケーションを開発することができます。RA2L1 MCUグループは、Arm Cortex-M23コアをベースにした高性能で高機能な低消費電力マイコンで、静電容量式タッチ検出ユニットを搭載しています。

●特長

・1×40ピンと3×20ピンオスヘッダーを介しネイティブピンへのアクセスが可能
・正確な消費電流を測定できるMCU電流測定ポイントを設定
・MCUブート構成用ジャンパを搭載

●仕様

5V入力
USB(デバッグ)
外部電源(表面実装クランプテストポイントと電源入力ビアを使用)
デバッグモードオンボードデバッグ(SWD)
デバッグイン(ETM、SWD、JTAG)
デバッグアウト(SWD)
ユーザーLED、ボタンユーザーLED ×3(赤、青、緑)
安定化電源の可用性を示す電源LED(白)
デバッグ接続を示すデバッグLED(黄)
ユーザーボタン ×2、リセットボタン ×1
拡張機能Groveコネクタ(I2C/アナログ) ×2
SparkFun Qwiicコネクタ
Pmodコネクタ(SPI、UART) ×2
Arduino Uno互換コネクタ
mikroBUSコネクタ
搭載MCUR7FA2L1AB2DFP、48MHz、Arm Cortex-M23コア、256KBコードフラッシュ、32KB SRAM、100ピン、LQFPパッケージ
ボードサイズ80mm×140mm

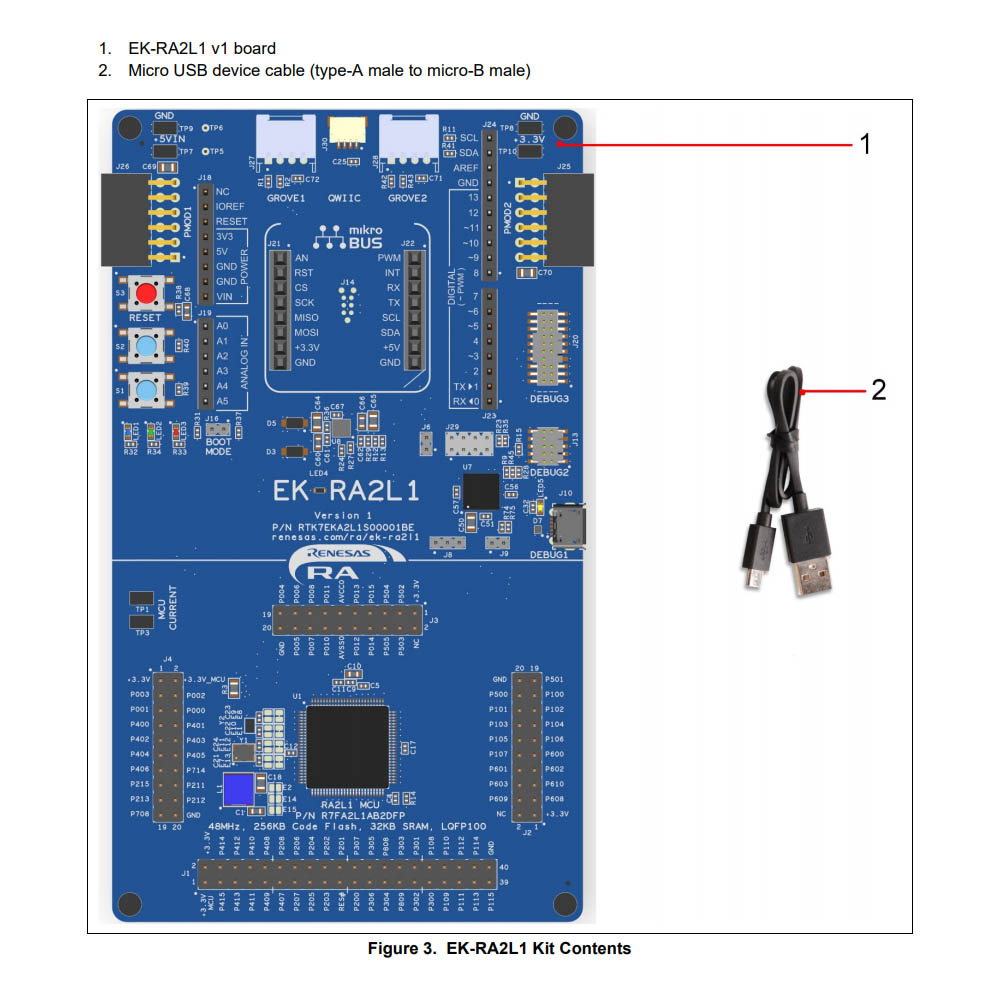

【セット内容】
・EK-RA2L1 v1ボード ×1
・microUSBケーブル(USB-TypeAオス-microBオス) ×1
