GPS-15192
マルチバンド磁気マウントアンテナ(5m)
マルツコード：
M2191-231
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/12 15:33 現在）

納期：
30営業日程度
数量
1個以上
￥23,132.00
(税込￥25,445.00)
10個以上
￥21,976.00
(税込￥24,173.00)
30個以上
￥21,282.00
(税込￥23,410.00)
50個以上
￥20,125.00
(税込￥22,137.00)

マルチバンド磁気マウントアンテナ(5m)【GPS-15192】

の概要

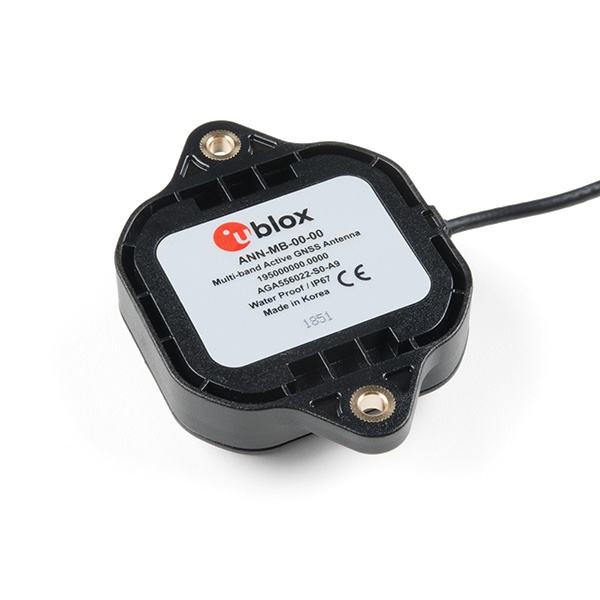

ANN-MB-00 GNSS マルチバンド アンテナは、従来の L1 GPS バンドと新しく開始された (2005 年に開始) L2 GPS バンドの両方を受信するように設計されている点で、他の GNSS/GPS アンテナとは非常に異なります。さらに、u-blox の ANN-MB-00 は、過酷な環境でも追加の固定が可能な取り付け穴付きの磁気ベースを備え、非常にしっかりと構築されています。

最新の u-blox F9 プラットフォーム (ZED-F9P モジュールを含む) 向けに設計されており、高速で簡単、かつ信頼性の高いマルチバンド アンテナ ソリューションを提供しますが、L1/L2 デュアル受信のメリットを享受できる GPS/GNSS レシーバーで使用できます。

このアンテナは、GPS、GLONASS、Galileo、BeiDou をサポートし、高性能マルチバンド RHCP デュアル フィード パッチ アンテナ エレメント、SAW プリフィルタリングを備えた内蔵の高ゲイン LNA、および 5m SMA ケーブルが含まれています。

●機能

  • 周波数:
    • L1 バンド: 1559-1606MHz
    • L2/L5 バンド: 1197-1249MHz
  • ピークゲイン（直径15cmのグランドプレーン以上）：
    • L1バンド：3.5dBic
    • L2/L5バンド：0-2.0dBic
  • VSWR：最大2
  • 帯域幅：最小200MHz
  • インピーダンス：50オーム
  • 偏波RHCP
  • GPS、GLONASS、Galileo、BeiDouをサポート

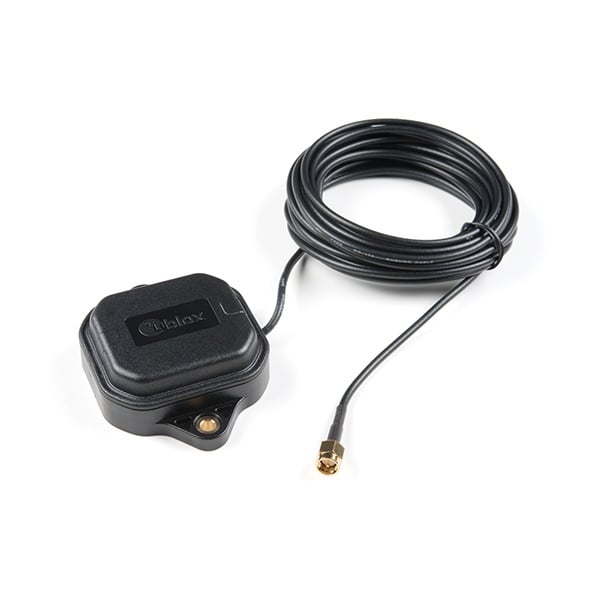

  • SMAコネクタ付き5m同軸ケーブル
  • 磁気ベース、固定設置オプション（ネジマウント、M4ネジ2本）

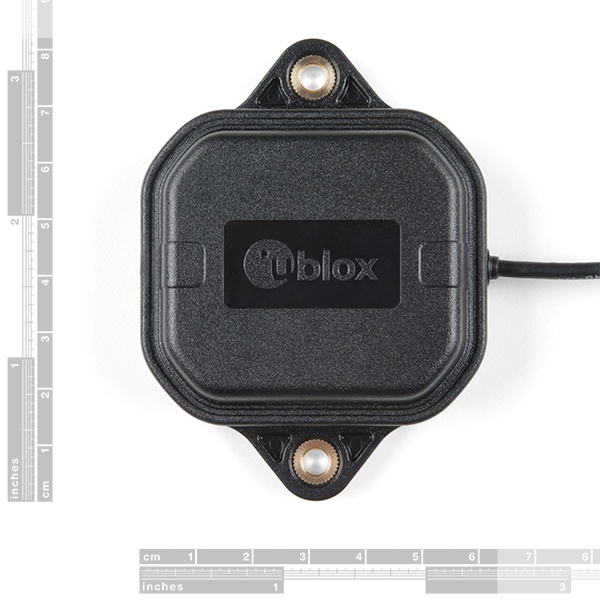

  • 寸法：60.0mm x 82.0mm x 22.5mm
  • 重量：175g（ケーブルを含む）
