PD3259-50
電圧計付検相器
マルツコード：
M2193-641
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/05 17:17 現在）

納期：
5営業日程度
数量
1個以上
￥114,400.00
(税込￥125,840.00)
10個以上
￥108,680.00
(税込￥119,548.00)

こちらからもご購入いただけます

1 個以上
¥108,680.00
(税込 ¥119,548.00)
　　　
納期：4営業日程度 　　　
確認する

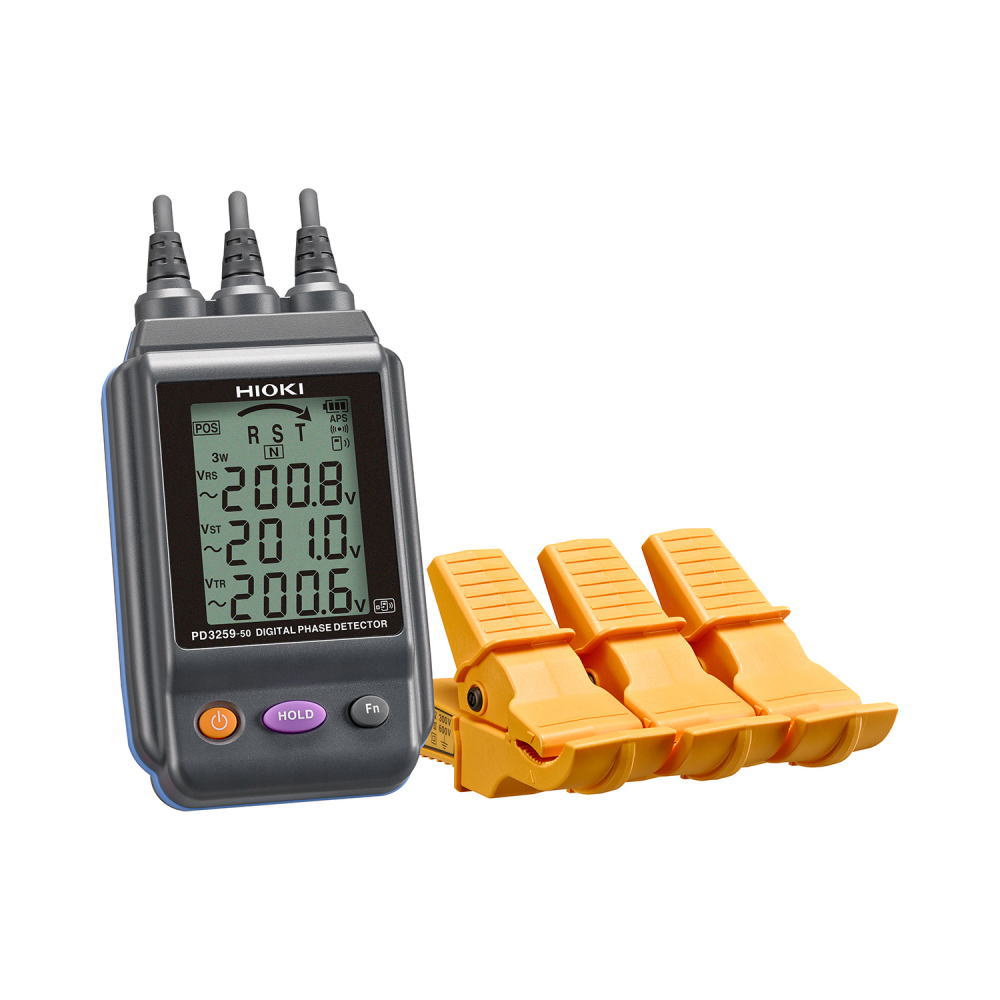

電圧計付検相器【PD3259-50】

の概要

被覆電線を挟むだけで, 素早く三相電源の確認・検査完了

ワイヤレスアダプタ Z3210 対応（別売）

【標準付属品】
・携帯用ケースC0203 (135W × 265H × 65D mm) ×1
・カラークリップ (白2,赤2,青2,黄2)
・スパイラルチューブ (黒1)
・単3形アルカリ乾電池 (LR6) ×4
・取扱説明書 ×1
・使用上の注意 ×1

●特長

・ワイヤレス化に対応！スマホやタブレットに測定値を転送
　(オプション：ワイヤレスアダプタ Z3210 装着時)
・無償アプリGENNECT Crossで不平衡率・ベクトル図を確認
　(2021年バージョンアップ予定)
・測定データをワイヤレスでExcel帳票に転送入力　
　(2021年バージョンアップ予定)
・金属非接触で電圧測定
・1回の測定で三相電路の検相・線間電圧の確認・検査が完了
・被覆電線を挟むだけなので、測定が安全
・バックライトの色とブザー音で正相・逆相が一目でわかる
・相順・接地相・三相電圧値を同画面に表示できるため、工事用証明写真に便利

※単相3線を測定すると、電圧値のみ表示されます

CAT IV 600 V

●仕様

基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)
 ※ 多芯のケーブルや被覆が厚いケーブル、汚れたケーブルは、正確に測定できないおそれがあります。

検相機能正相, 逆相 (三相3線, 三相4線), 欠相予測機能, 接地相を予測 (三相3線)
測定項目三相交流電圧 (線間電圧, 対地間電圧), 周波数
電圧測定確度: ±2.0％ rdg. ±8 dgt., 周波数測定確度: ±0.5％ rdg. ±1 dgt., 応答時間: 3秒以下, 表示更新レート: 500 ms
測定対象被覆電線 (IV, CV 相当), 金属部, ※シールド電線不可
三相 AC 90.0 V～520.0 V (45 Hz～66 Hz)
接続可能導体径仕上り外径φ 6 mm?30 mm
IV電線: 8 mm2～325 mm2 相当
CV電線: 2 mm2～250 mm2 相当
対地間最大定格電圧AC 600 V (CAT IV)
防じん・防水性本体 (電圧センサ部を除く): IP54 (EN60529)
その他機能ホールド機能, 表示部バックライト機能, ブザー機能, オートパワーオフ, 電池消耗警告, ドロッププルーフ (コンクリート上1 m)
電源単3形アルカリ乾電池 (LR6) ×4, 最大定格電力: 3 VA, 連続使用時間: 5 h (表示部バックライトオフ, 待機状態にて, Z3210未装着)
寸法・質量84W × 146H × 46D mm, 590 g (電池装着時), ケーブル長: 0.5 m
