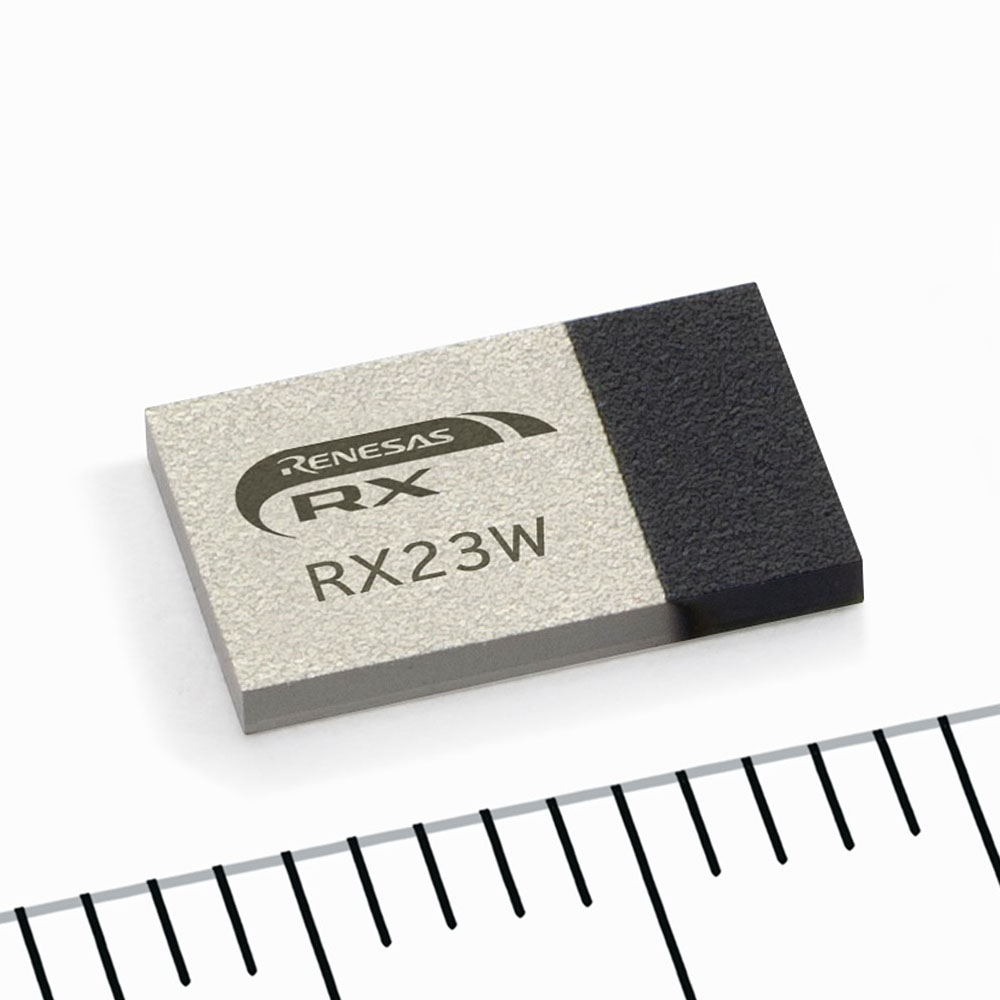

RX23W Module(83ピン)【R5F523W8CDLN#U0】

RX23W Module(83ピン)【R5F523W8CDLN#U0】

メーカー名:
型番:
R5F523W8CDLN#U0
環境区分:
RoHS3対応
品質ランク:
M1
数量

1個以上
¥1,128.00
(税込¥1,240.00)
50個以上
¥1,072.00
(税込¥1,179.00)
100個以上
¥993.00
(税込¥1,092.00)
納期:
ただいま入荷待ちです

申し訳ございません

RX23W Module(83ピン)【R5F523W8CDLN#U0】の概要

IoTエンドポイント機器に向けた、Bluetooth 5 無線通信とシステム制御を1チップで実現する32ビットマイコンおよびモジュール品

32-bit RXv2, 54MHz Flash, 64kB RAM, BLE 5.0, USB, Security Best-in-class MCU Performance, Ultra-small Module

RX23WはBluetooth 5.0 Low EnergyおよびIoT機器に不可欠なセキュリティ機能、タッチキー、USB、CANなどの豊富な周辺機能を内蔵し機器のシステム制御と無線通信を1チップで実現可能なマイコンです。 Bluetooth 5.0 Low Energyのロングレンジやメッシュネdットワークなどのフル機能のサポートと、優れた受信性能を実現しています。

また、RX23Wではアンテナと発振子を内蔵したモジュール品をラインアップしています。世界最小クラスのモジュールサイズでありながら、多くのマイコン周辺機能ピンが利用可能な仕様になっています。本モジュールは日本(技適)、北米(FCC/ISED)、欧州(CE)の電波法認証を取得しており、ユーザのRF設計や電波法取得等の手間を削減し、早期の市場投入を可能とします。

●特長

■RXv2コア 54MHz動作 (4.33 CoreMark/MHz)1.8V to 3.6V動作 動作温度 -40°C to 85°C
■プログラムフラッシュ 最大512KB、SRAM 最大64KB
■通信機能
 〇Bluetooth Low Energy x1ch
 〇Bluetooth 5.0 に準拠したRF トランシーバおよびLink Layer を内蔵
 〇LE 1M PHY、LE 2M PHY、LE Coded PHY(125kbps, 500kbps)、LE Advertising Extensions に対応
 〇Bluetooth 専用AES-CCM (128 ビット) 暗号回路を内蔵
 〇USB2.0 ホスト/ ファンクション/OTG x1ch
 〇フルスピード(12Mbps)、ロースピード(1.5Mbps)、アイソクロナス転送、BC(バッテリチャージャ)に対応
 〇CAN x1ch
 〇ISO11898-1 準拠のCAN、最大1Mbps 転送
 〇SD Host I/F x1ch
 〇SD メモリ/SDIO 1 or 4 ビット SDバスをサポート
■静電容量式タッチセンサ
 〇自己容量方式:1 端子1 キー構成で最大12 キーに対応
 〇相互容量方式:12 本の端子のマトリクス構成により最大36 キーに対応
■アナログ強化
 〇12ビットA/Dコンバータ×14ch、12ビットD/Aコンバータ×2ch
■Trusted Secure IP Lite (AES/TRNG)

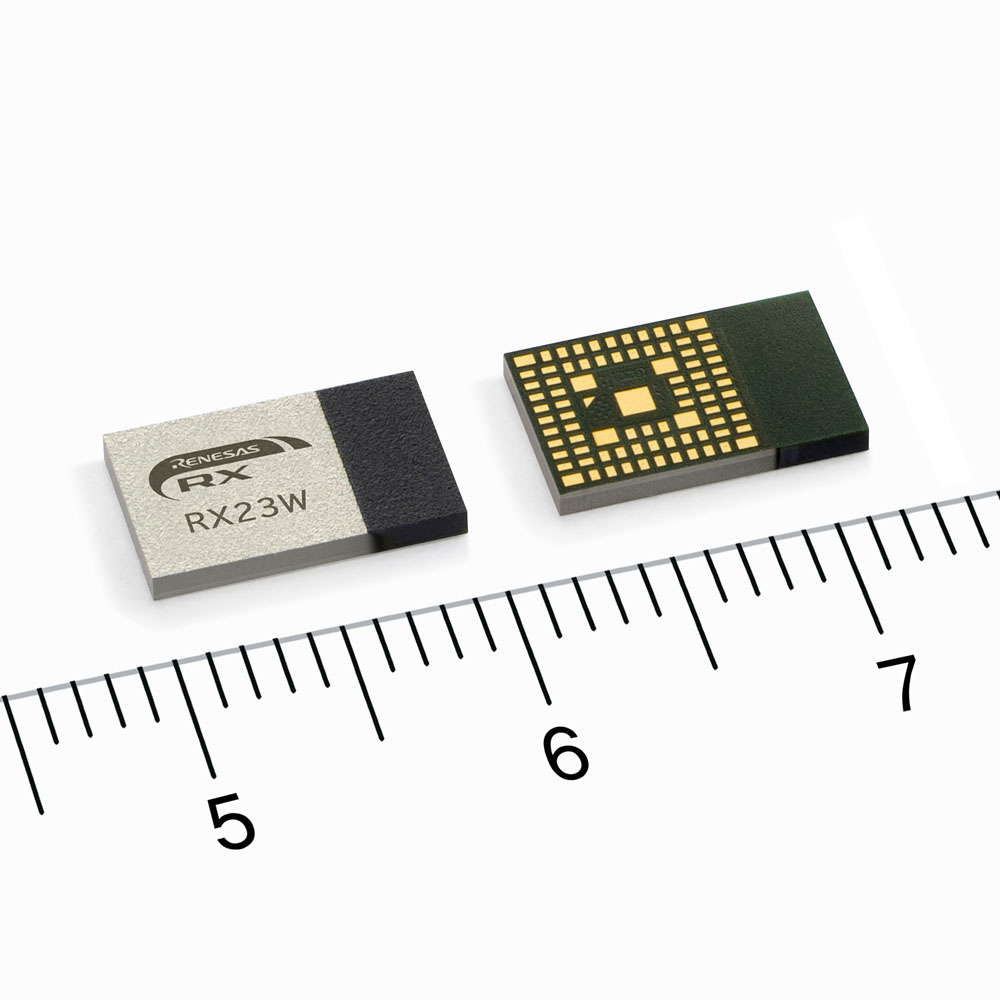

■モジュール品PKGサイズ
 〇6.1 × 9.1 mm、0.5mmピッチ (LGA-83pin)

【用途】
・民生機器用
・ヘルスケア(血圧計、心拍数モニター、血糖値計、歩数計)の小型化ウェアラブルタイプ
・家庭用電気製品(スマートホーム:スマートホーム製品、スマートロック、見守り、セキュリティ等)
・汎用(スマートフォンに接続される各種機器)

●仕様

シリーズ、グループRX200シリーズ、RX23Wグループ
端子総数83ピン
パッケージPTLG0083KA-A
LGA/83/0.5、暗号なし、アンテナ搭載
フラッシュメモリコード用512MB、データ用8KB
SRAM64KB
CPUコア32-bit RXv2 コア FPU、最大54MHz
アナログ12-bit A/D(14ch)、12-bit DAC(2ch)、Temprature Sensor、Comparator(2ch)
タイマMTU2(5ch)、TPU(6ch)、TMR ×4、CMT(4ch)、WDT/I-WDT、LPT(Low poer timer)、RTC/Calendar/Vbatt
インターフェース(HMI)Touch Interface(12ch)
通信機能USB2.0 FS ×2、I2C、SCI ×4、SPI、CAN、SDHI、SSI
2.4GHz RFBluetooth 5 Master/Slave、Resonator Clock 32MHz、Sub Clock 32kHz、AES Engine for BT5
ペリフェラルDMA、LVD、POR、PWM、WDT
システムDMAC/DTC、Interrupt Controller、Clock Generation/HOCO(32MHz,54MHz)/LOCO(4MHz)、Event Link Contoroller
セキュリティと暗号化Memory Protection Unit、POR/LVD、Register Write Protection Unit、Clock Frequency Accuracy Measurement、CRC Calculator、Data Operation Circuit
Encryption
AES(128/256)、TRNG、Access Management、Unique ID
データ処理 DMAC(4ch)、DTC(4種類の転送モード)
イベントコントロール(ELC) 割り込みを介さず、イベント信号でモジュール動作が可能
CPU スリープ状態において、モジュール間のリンク動作が可能
サイズ6.1×9.5mm
ピッチ0.5mm
電圧 - 電源(Vcc/Vdd)2.7V~3.6V
発振器タイプ外部、内部
湿度感度レベル(MSL)3(168時間)
動作温度範囲-40℃~+85℃(TA)
接続性CANbus、I2C、IrDA、SCI、SD/SDIO、SPI、SSI、USB OTG
