USB DrDAQ Kit【(PP707)USB-DRDAQ-KIT】の概要

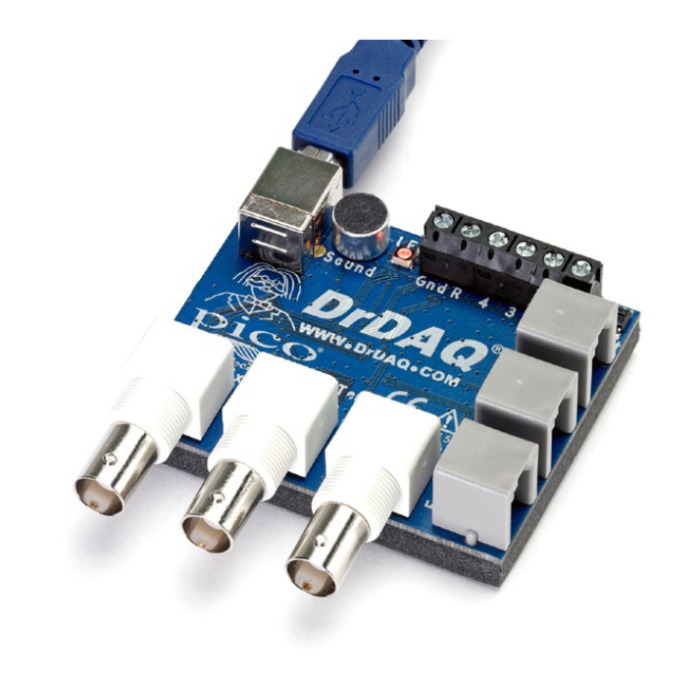

オシロスコープや波形発生器としても使用できるデータロガーキット


DrDAQは、無料のPicoLog 6やPicoScope 6ソフトウェアによってオシロスコープや任意波形ジェネレータとしても使用できるデータロガーです。帯域幅100kHz、解像度8ビット、最大±10Vの電圧測定機能を搭載した単一チャンネルスコープになります。
DrDAQには4つのデジタル入出力があり、入力として使用するとモニターをさらに増やすことができますし、出力として使用する場合は外付け装置をコントロールすることができます。デジタルI/Oのうち2つには、パルス計数機能(入力として使用する場合)、およびパルス幅変調(PWM)出力機能がついています。その他、光センサー、温度センサー、RGB LEDを内蔵し、外付けセンサーソケットにより各種センサーを外付けすることもできます。

●仕様

チャンネル数14ch
最大サンプルレートブロックモード(PicoScopeおよびPicoSDK):1MS/s※1
USBストリーミング(PicoScope):1kS/s※2
USBストリーミング(PicoSDK):100kS/s※3
PicoLog最大USBストリーミングレート1kS/s
メモリ長16,320サンプル(1MS/s時)、1,000,000サンプル(最も遅いレート)※3
メモリ長(USBストリーミング) PicoScope:1MS
PicoSDK:無制限
オシロスコープ/スペクトラムアナライザーチャンネル
帯域幅100kHz
解像度8ビット
入力インピーダンス1MΩ
入力タイプシングルエンド、BNC(f)コネクター
入力カップリングDC
入力範囲(フルスケール)±1.25V、±2.5V、±5V、±10V
DC精度±3%
時間基準10µμs/div~5000s/div
機能ジェネレーター/任意波形ジェネレーター(AWG)出力
チャンネル1
コネクタBNC
標準波形正弦波、矩形波、三角波、ランプ(アップ/ダウン)、DCレベル
機能ジェネレーター周波数範囲DC~20kHz
信号振幅0~1.5V(2mVステップ)
信号オフセット±1.5V(2mVステップ)
精度±10mV
AWG周波数範囲DC~100kHz
AWGバッファサイズ4096サンプル
AWG更新レート2MS/s(最大)
AWG解像度10ビット
内蔵センサー/出力
音波形範囲:±100
解像度:±0.2
精度:キャリブレーションなし
サウンドレベル範囲:55~100dB
解像度:1dB
精度:5dB
温度範囲:-10~+70℃
解像度:0.1℃@25℃
精度:2℃@25℃
ライト範囲:0~100
解像度:0.1
精度:キャリブレーションなし
RGB LED範囲:1670万色
解像度:8ビット×3
精度:該当なし
アナログ入力
pHコネクター:BNC
範囲:0~14pH
解像度:0.02pH
精度:センサーのキャリブレーションによって異なる
Redox/ORPコネクター:BNC(pHと共有)
範囲:±2000mV@1TΩ
解像度:1.2mV
精度:センサーのキャリブレーションによって異なる
抵抗コネクター:スクリューターミナル
範囲:0~1MΩ
解像度:250Ω@10k
精度:5%
外付けセンサーコネクター:3×FCC68 4/4
範囲:0~2.5Vを測定(外付けセンサーにも電源を供給し、ID抵抗によってセンサーのタイプを識別)
解像度:1mV
精度:1%
構成可能デジタルIO
チャンネル4
コネクターの種類スクリューターミナル
入力特性0~5V(低:0~0.8V、高:2~5.5V)TTL対応
出力特性3.3V、2.2kΩ出力インピーダンス
PWM出力
周期
パルス幅
デジタルIOチャンネル2つで使用可能
<65535μs
≧1μs
パルス計数
範囲
デジタルIOチャンネル2つで使用可能
@500kHzで最大65535
ソフトウェア
PicoLog、PicoScope、PicoSDKhttps://www.picotech.com/downloadsからご利用いただけます。
PicoSDK コード例PicoのGitHubページ:https://github.com/picotechからご利用いただけます。
PC要件
PicoLogWindows 7/8/10(32ビット/64ビット)/macOS 10.9(Mavericks)以降/Linux※)。
※Linux用PicoLogはAppImageとして配布されるため、スーパーユーザーの許可なくインストールできます:詳細はhttps://appimage.orgにてご確認ください。本ソフトウェアは、OpenSUSEとUbuntuでテスト済みです。
PicoScope※4PicoScope:Windows7/8/10(32ビット/64ビット)
PicoScopeベータ版:macOS 10.9(Mavericks)以降、Linux(OpenSUSEおよびUbuntu)
PicoSDK※4Windowsで使用できます。LinuxとmacOS用のドライバも用意。
PCインターフェースUSB 2.0フルスピード(USB1.1、USB3.1に対応)
環境
作動温度0~+70℃(規定精度を得る場合は20~30℃)
保管温度-20~+80℃
動作湿度5~80%RH(結露なきこと)
保管湿度0~95%RH(結露なきこと)
その他の項目

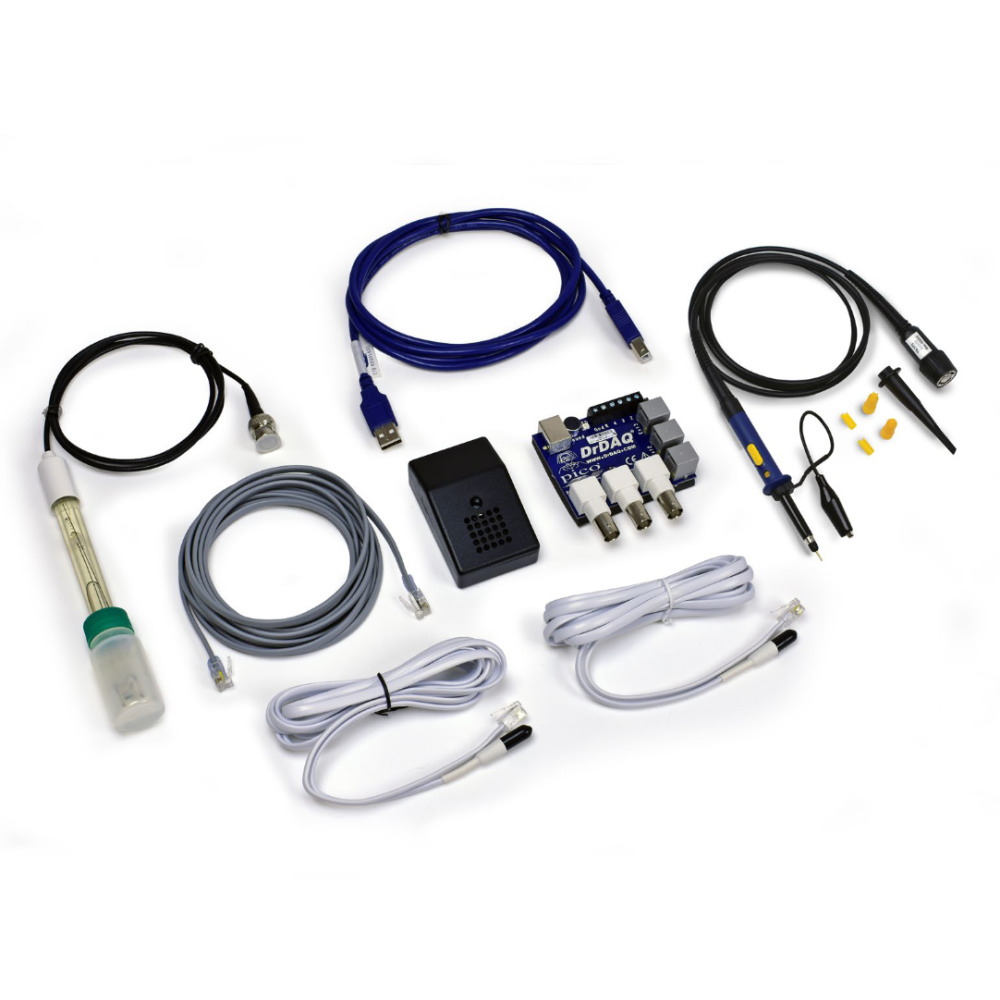

セット内容・pH電極 ×1
・DrDAQ温度センサー(2m) ×2
・DrDAQ 湿度センサー ×1
・USBインストールガイド ×1
・センサー延長ケーブル(3m) ×1
・スコープ用プローブ(×1/×10切り替え可能) ×1
・USB2.0ケーブル(1.8m、ブルー) ×1
入力過電圧保護±30V
電力USBポートから電源供給
寸法77×70×23mm(BNCコネクタを含む)
重量60g

※1 単一チャンネルのみ
※2 アクティブなチャンネル毎
※3 アクティブなチャンネル間で共有
※4 PicoScope R6.11とPicoSDK 10.6.11は、Windows XP(SP3)、Vista SP2に対応している最後のバージョンで、それ以降のWindowsバージョンにも対応しています。
