ATOM HUB スイッチDキット【M5STACK-K042-D】

ATOM HUB スイッチDキット【M5STACK-K042-D】

メーカー名:
型番:
M5STACK-K042-D
品質ランク:
M1
数量

自社在庫数
8
2022/08/18 19:11 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥4,600.00
(税込¥5,060.00)

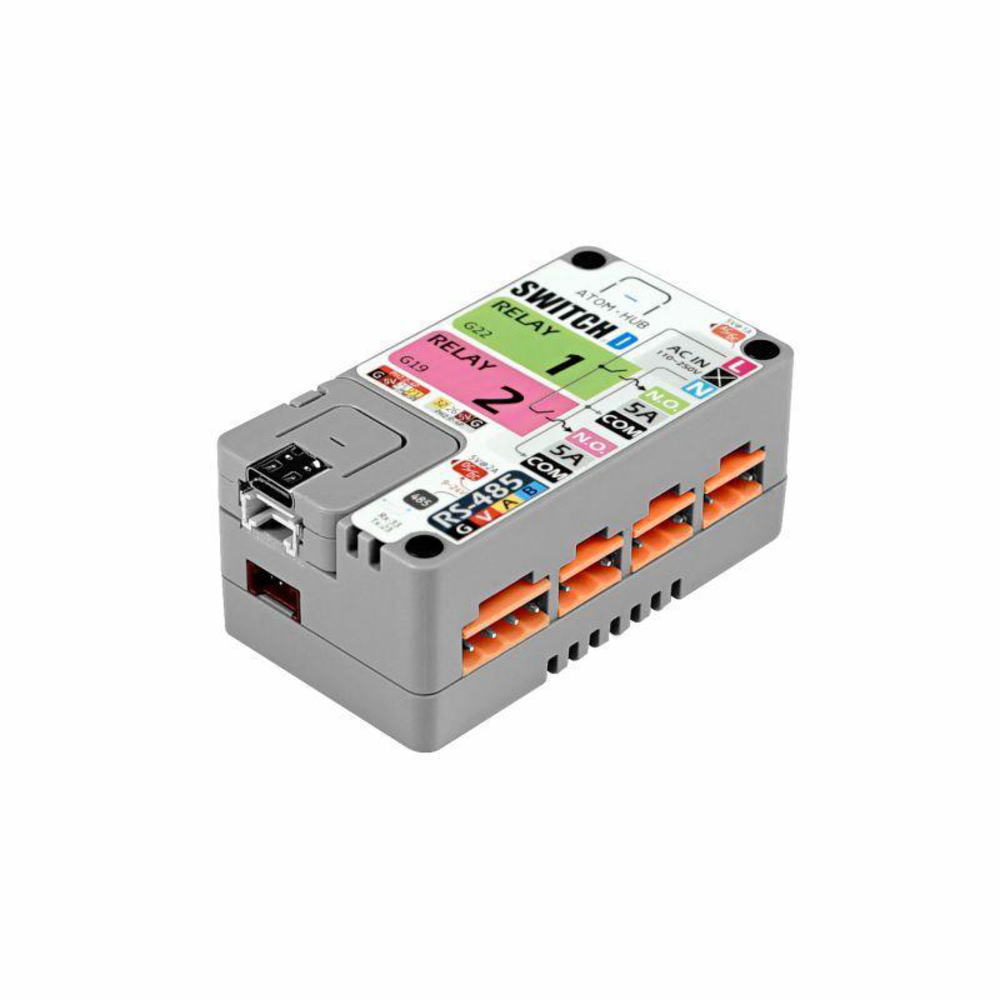

ATOM HUB スイッチDキット【M5STACK-K042-D】の概要

ATOM用の2チャンネル電源制御モジュール


ATOMを使用して制御する負荷をリレーに接続するだけで使用できる2チャンネルの電源制御モジュールです。ATOMのWi-FiやBluetooh機能を用いて、簡単にリモートコントロールスイッチを構成することができます。
AC IN端子とリレーが内部で直接接続されているので、電源をモジュール外で配線する必要はありません。そのため、他のリレー制御方式に比べて、負荷の制御が簡略化されています。内蔵の降圧モジュールにより、AC電源からATOMに5V/1Aを給電できます。
電源入力回路には過熱保護と短絡保護回路を備えており、過電流や短絡時に回路を切断します。そのほか、RS485インターフェースやHY2.0インターフェースも装備しています。

●特長

・ATOM Matrix/ATOM Liteに対応
・AC/DC回路を内蔵
・2系統のリレーを使用可能
・RS485レベル変換を内蔵、Modbusに対応
・HY2.0ポートによる拡張が可能
・短絡保護回路内蔵
・BluetoothやWi-Fi、RS485経由でのリモートコントロールが可能

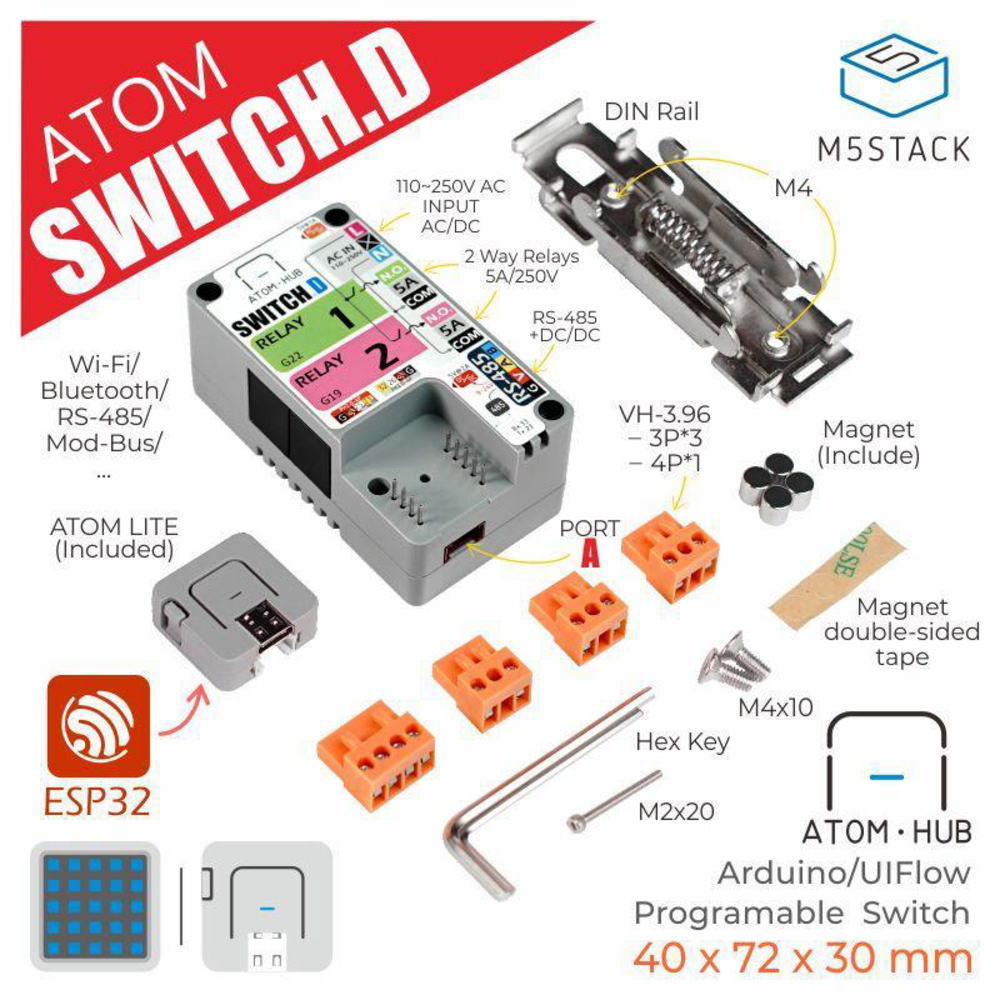

【セット内容】
・ATOM Switch-D ×1
・ATOM Lite ×1
・マグネット ×4
・両面テープ ×1
・DIN レール ×1
・3.96*4P プラグ ×1
・3.96*3P プラグ ×3
・M4 六角キー ×1
・M2 六角キー ×1
・M4*10 mm 六角皿ビス ×2
・M2*20 mm 六角ソケットヘッドカップ ×1
・ビス

●仕様

リレーAC 250V/10A(瞬間電流16A)、DC 5V/1A
スイッチ電源(AC-DC)AC 250V/DC 5V
RS485電源電圧9V~24V
インターフェースHY2.0(PORT A) ×1、 HT3.96R 4P(RS485) ×1、HT3.96R 3P(Relay) ×2、HT3.96R 3P(AC/DC IN) ×1
重量134g
寸法72×40×30mm


【ピン配置】

ATOM221933232521
ATOM HUB SWITCH DRelay1Relay2RXTXSDASCL


【資料】
製造元ドキュメント
Adruinoサンプルプログラム(GitHub)
UIFlowサンプルプログラム(GitHub)
SP485EEデータシート(PDF)

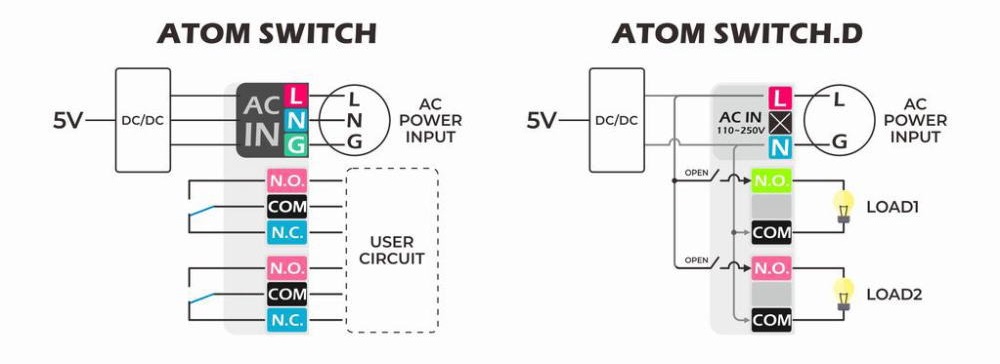

Switch(スイッチキット)とSwitch-D(本製品)との比較


SwitchSwitch-D
リレー電流AC 250V/10AAC 250V/5A
電流入力HT3.96R 2PHT3.96R 3P
リレー出力端子(NO,NC,COM)x2(NO,COM)x2

・Switchはリレー端子とAC INが分離されているため、制御する負荷と電源を別々に配線する必要があります。
・Switch-Dは、内部でリレーとAC INが接続されています。リレーをオンにすると、リレー端子からはAC電源2線が出力されるので、そのまま電源として使用でき、配線を簡略化できます。
