M5STACK-K050
ATOM DRV8876搭載 Hブリッジモータードライバキット
マルツコード：
M2225-590
品質ランク：
M1
在庫のある営業所( 2営業所 )
自社在庫数： ※在庫限り品
4個
（ 2025/05/16 17:27 現在）

出荷予定日：
2025/5/19
数量
1個以上
￥5,821.00
(税込￥6,403.00)

ATOM DRV8876搭載 Hブリッジモータードライバキット【M5STACK-K050】

の概要

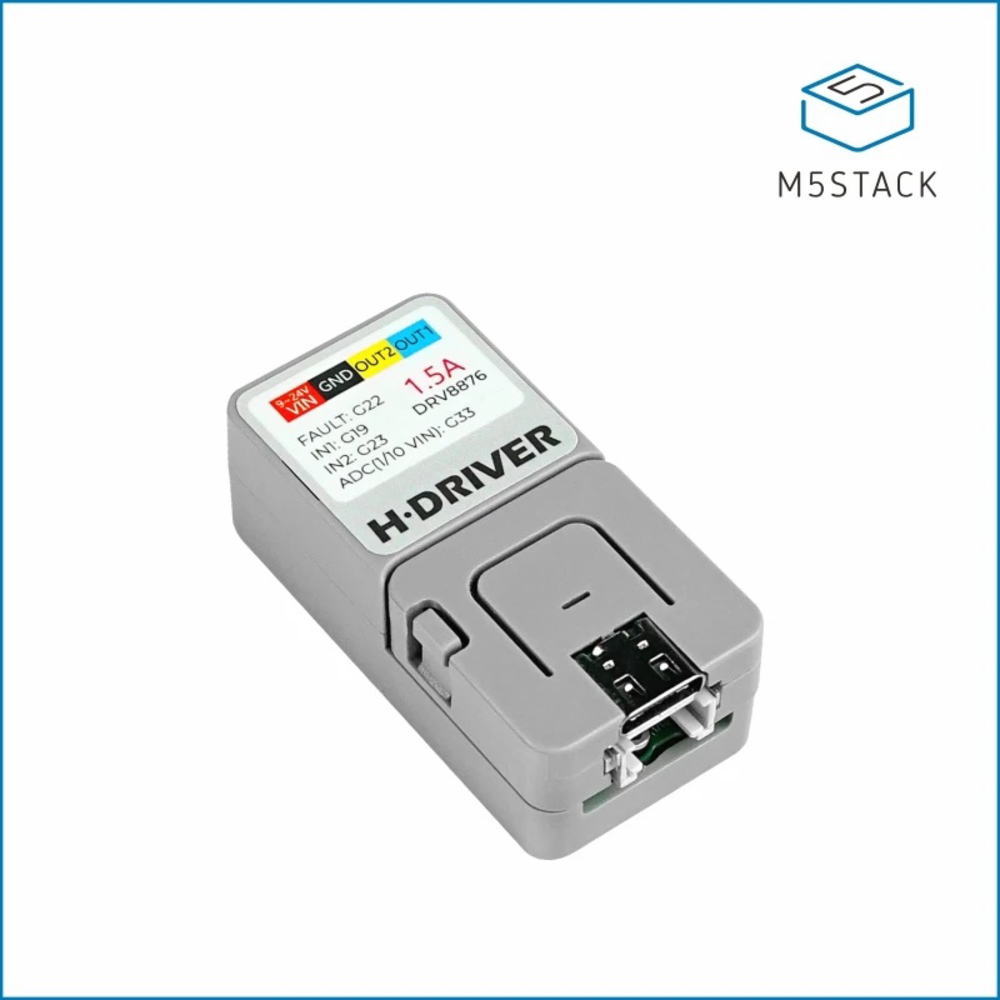

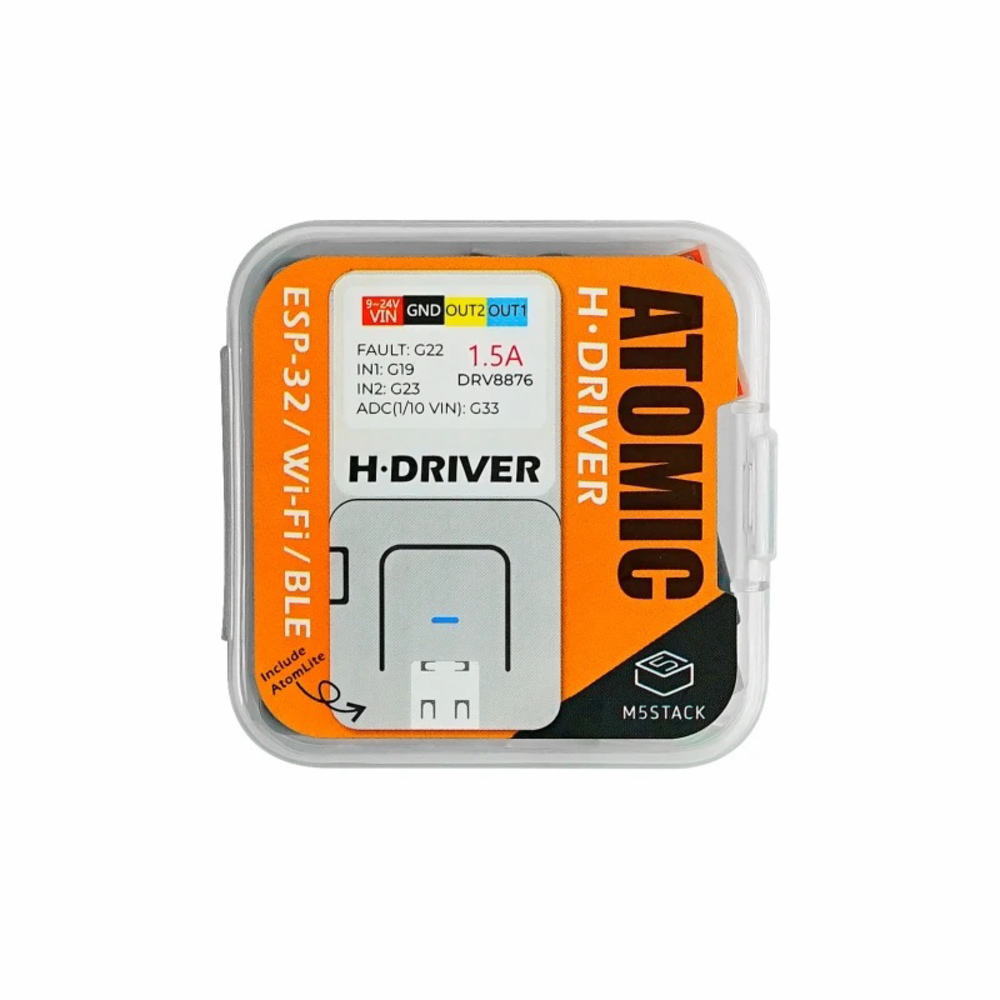

ATOM用のHブリッジモータードライバ


モータードライバにRV8876を使用し、DC9～24V入力に対応したATOM用のHブリッジモータードライバです。出力電流は1.5A(最大2A)で、DCモーターの速度の調整や順逆方向の制御が可能です。
NチャネルHブリッジ、チャージポンプレギュレータ、電流検出/調整、電流比例出力、保護回路(統合型保護機能：UVLO(電源低電圧ロックアウト)、CPUV(チャージポンプ低電圧)、OCP(出力過電圧電流)、TSD(デバイスの過熱)などが内蔵されています。

●特長

・NチャネルHブリッジ モータードライバ
・双方向ブラシDC モーター１個をドライブ
・抵抗性/誘導性負荷、DRV8876：700mΩ(High側＋Low側)
・大電流出力
・出力1.5A、ピーク2A、Hブリッジ制御モード
・3.3V ロジック入力
・低電磁干渉(EMI)のためのスペクトラム拡散クロック
・統合された保護機能
・低電圧ロックアウト(UVLO)
・チャージポンプ低電圧(CPUV)
・過電流保護(OCP)
・オートリトライ/出力ラッチオフ(IMODE)
・サーマルシャットダウン(TSD)
・自動フォールト回復
・フォールト出力ピン(nFAULT)

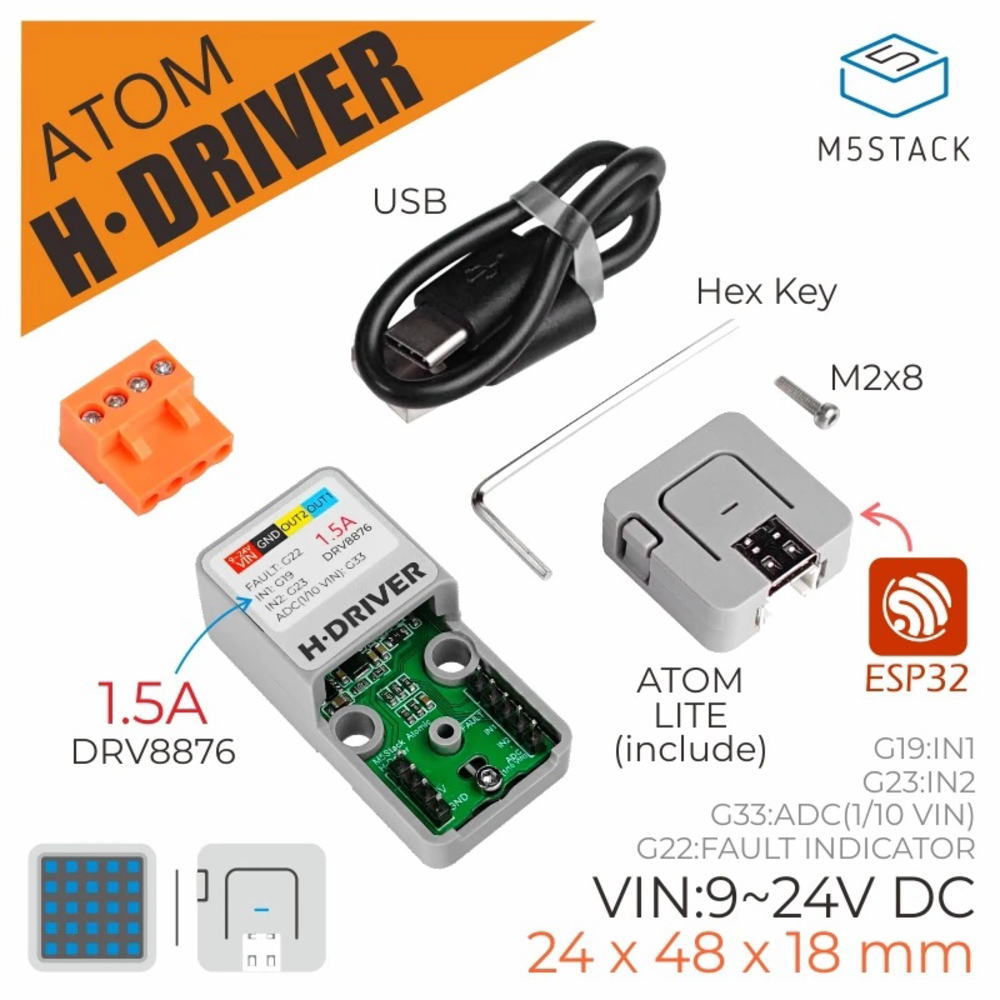

【内容物】
・ATOM Lite ×1
・ATOM Hドライバ ×1
・3.96*4P オス ×1
・M2 六角レンチ ×1
・M2×8mm六角穴付き小ネジ ×1
・USB Type-C ケーブル(20cm) ×1

●仕様

電源入力9～24V/DC
電流出力出力 1.5A、ピーク 2A
重量16g
寸法24×48×18mm


【ピン配列】

ATOMG22G19G23G33
HdriverFAULTIN1IN2VIN-1/10


ヒント: フォールト発生時、FAULT ピン(G22) はプルダウンされます。G33からは現在の電源入力使用電圧の1/10が得られます。

【資料】
・ドキュメント
・データシート（DRV8876PWPR）
・Arduinoサンプルコード
・EasyLoader（ダウンロード）
　　Windows
　　MacOS
※EasyLoaderは、簡潔で高速なプログラム書き込みソフトウェアで、製品に関連した組み込みケースプログラムを含んでいます。一連の機能確認を行う単純な手順でメインコントロールに書き込めます。
