M5STACK-U109
Wi-Fiカメラ ユニットCAM(OV2640搭載)
マルツコード：
M2225-601
品質ランク：
M1
在庫のある営業所( 7営業所 )

Wi-Fiカメラ ユニットCAM(OV2640搭載)【M5STACK-U109】

の概要

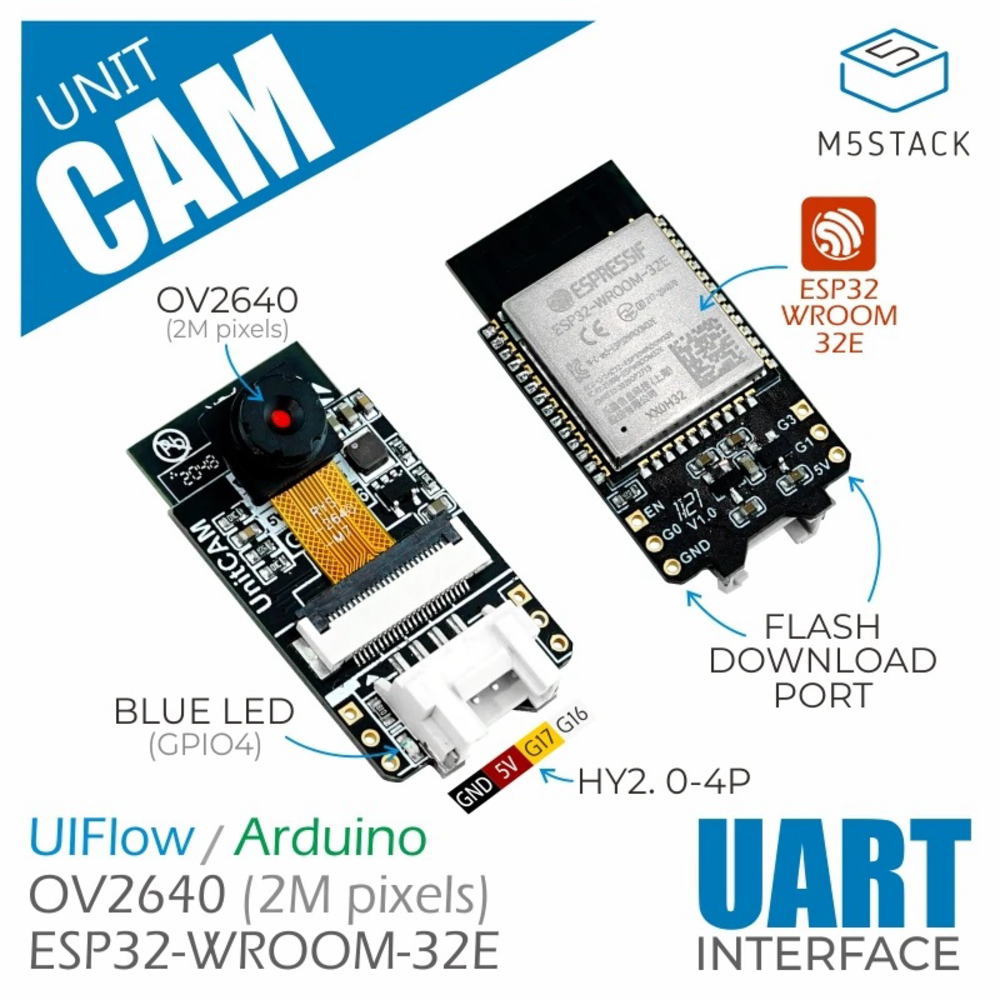

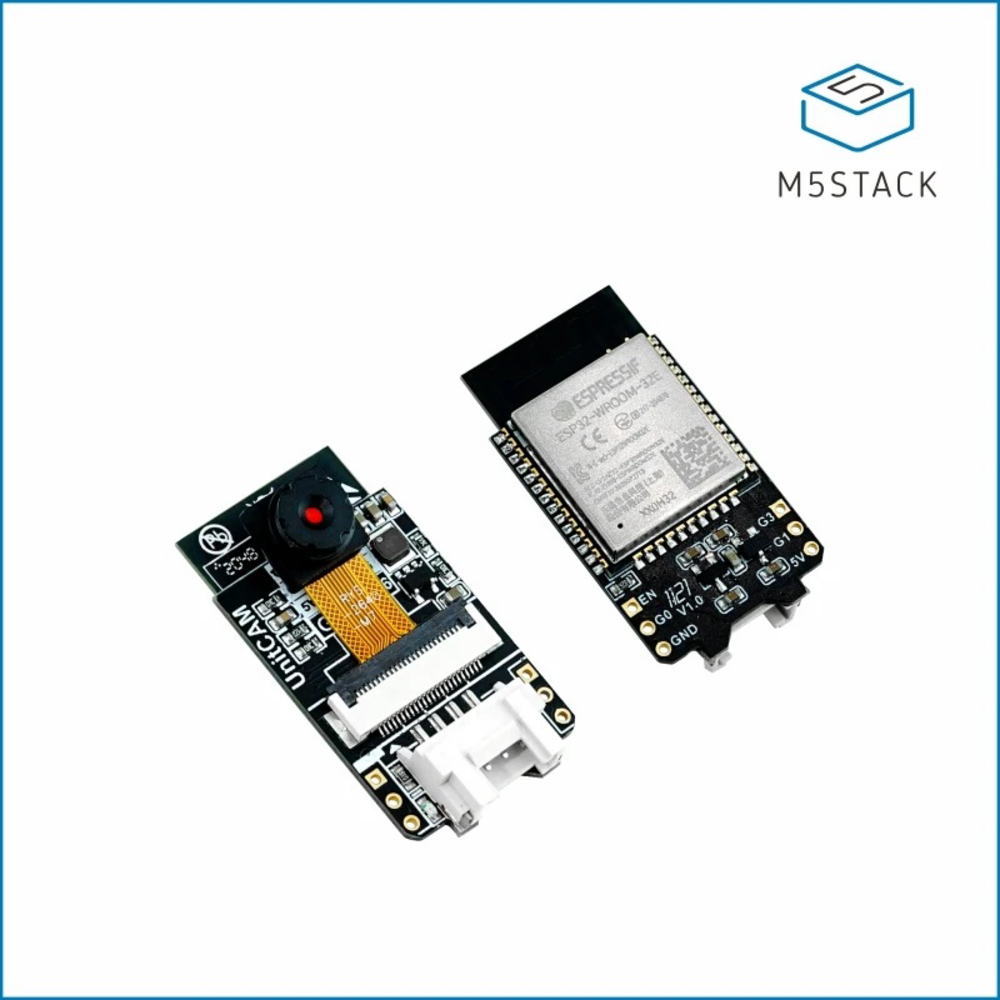

OV2640を搭載したWi-Fiカメラ


2MピクセルのイメージセンサーOV2640を使用したWi-Fiカメラです。ESP32-WROOM-32Eにより制御とワイヤレス通信を実現しています。工場出荷時に画像送信ファームウェアがインストールされていて、画像データの取得や画像パラメータ(ホワイトバランス、露出、ゲイン、サイズ、その他の属性)の調整ができます。UARTやWi-Fiを介して画像データを直接取得できます。コンパクトなデザインとコストパフォーマンスにより、さまざまなワイヤレスカメラアプリケーションに利用できます。

●特長

・シンプル設計
・ESP32コントロールコア
・2Mピクセルカメラ(OV2640)
・UART通信(画像データの取得、画像編集、その他のインターフェースに対応)
・Wi-Fiで画像を送信
・開発環境：ESP-IDF、Arduino IDE、UIFlow

●仕様

フラッシュ4MB
通信方式(デフォルト)UART：115200bps 8N1
カメラOV2640
最大解像度2Mピクセル
画像送信速度(デフォルト)12fps
OV2640対応出力フォーマットYUV(422/420)/YCbCr422、8ビット圧縮データ、RGB565/555、8/10ビット Raw RGBデータ
OV2640対応最大画像送信速度UXGA/SXGA：15fps、SVGA：30fps、CIF：60fps
DFOV66.5°
重量4.7g
サイズ45×20×12mm


【資料】
・製品概要
・ピン配置
・回路図
・ビデオ
・データシート（ESP32-WROOM-32E）
・データシート（OV2640）
・Arduinoサンプルコード
