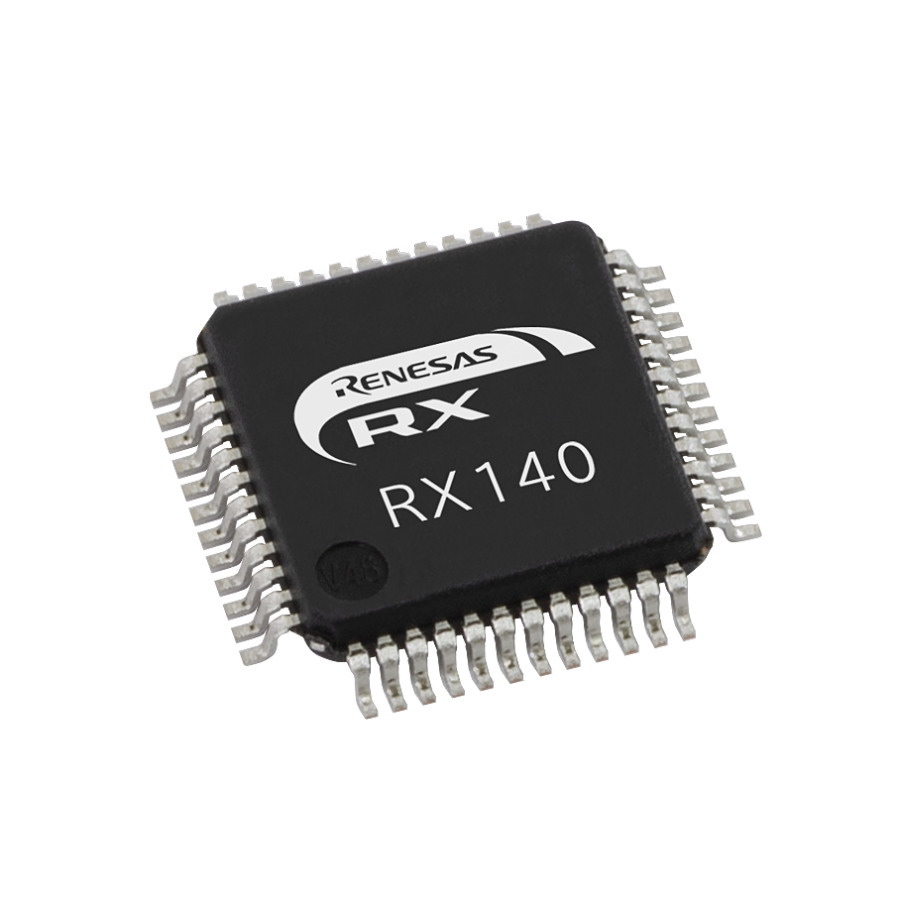

RX140グループRXファミリマイコン(LFQFP 48ピン)【R5F51403ADFL#30】 ※在庫限り品

RX140グループRXファミリマイコン(LFQFP 48ピン)【R5F51403ADFL#30】 ※在庫限り品

メーカー名:
型番:
R5F51403ADFL#30
環境区分:
RoHS3対応
品質ランク:
S1
納期:
販売終了

こちらからもご購入いただけます

1 個以上
¥716.00
(税込 ¥787.00)

納期:5日程度
トレイ
1 個以上
¥638.89
(税込 ¥702.77)

RX140グループRXファミリマイコン(LFQFP 48ピン)【R5F51403ADFL#30】の概要

RXファミリのエントリモデル32ビットマイコン


最大48MHzで動作するRXv2コアを搭載したRXファミリの32ビットマイコンです。従来のRX130と比較して約2倍の処理性能を実現しています。CPU動作時は56μA/MHz、スタンバイモードは0.25μAと従来比で30%以上の低消費電力化が図られています。また、CPUを停止させたまま周辺機能を動作させるスヌーズモードを搭載し、間欠動作が必要なアプリケーションの低消費電力化を可能にします。
新しい周辺機能として、静電容量式タッチセンシングユニットを搭載しています。放射ノイズ耐性評価でIEC/EN61000-4-3レベル4(放射イミュニィ)とIEC/EN61000-4-6レベル3(伝導イミュニティ)の要件を満たしており、ノイズの影響を低減しています。これにより、静電容量の変化を直接計測する水位検知などの高精度なセンシングが可能です。また、マルチスキャン機能と自動センシングを搭載したことにより、複数電極の同時計測が可能となりました。さらに、スタンバイモードでもタッチの自動検出が可能となったため、タッチレス操作や近接センサの開発が容易です。

●特長

・CPU:RXv2コア搭載(最大48MHz)
・低消費電力(CPU動作時:56μA/MHz、スタンバイモード時:0.25μA)
・ROM64KB、RAM16KB、データフラッシュ4KB
・オンチップオシレータ(精度±1.0%)
・動作電圧範囲:1.8V~5.5V
・静電容量式タッチセンシングユニット搭載
・SCI(UART、Simple SPI、Simple I2C)
・インターフェース:CAN、SPI、I2C
・12ビットA/Dコンバータ、8ビットD/Aコンバータ、温度センサ
・32ビット汎用PWMタイマ、16ビット汎用PWMタイマ、低消費電力非同期汎用タイマ(LPT)
・リアルタイムクロック(RTC)
・安全機能
・RX130とのピン配置互換、周辺機能互換

●仕様

ファミリ
RX
シリーズ
RX100
グループ
RX140
コードフラッシュ64KB
RAM16KB
E2データフラッシュ4KB
暗号化モジュールなし
パッケージLFQFP、サイズ:7mm×7mm、0.5mmピッチ
ピン数48ピン
電源電圧1.8V~5.5V
動作周囲温度-40℃~+85℃
CPU
32ビット RXv2 CPU コア内蔵
最大動作周波数48MHz
