M5STACK-U109-X
Unit Cam Wi-Fiカメラ DIYキット(OV2640)
マルツコード：
M2228-284
品質ランク：
M1
在庫のある営業所( 1営業所 )
自社在庫数： ※在庫限り品
2個
（ 2025/05/01 13:54 現在）

出荷予定日：
2025/5/1
16:00
までのご注文で
2025/5/1
出荷
数量
1個以上
￥3,102.00
(税込￥3,412.00)

Unit Cam Wi-Fiカメラ DIYキット(OV2640)【M5STACK-U109-X】

の概要

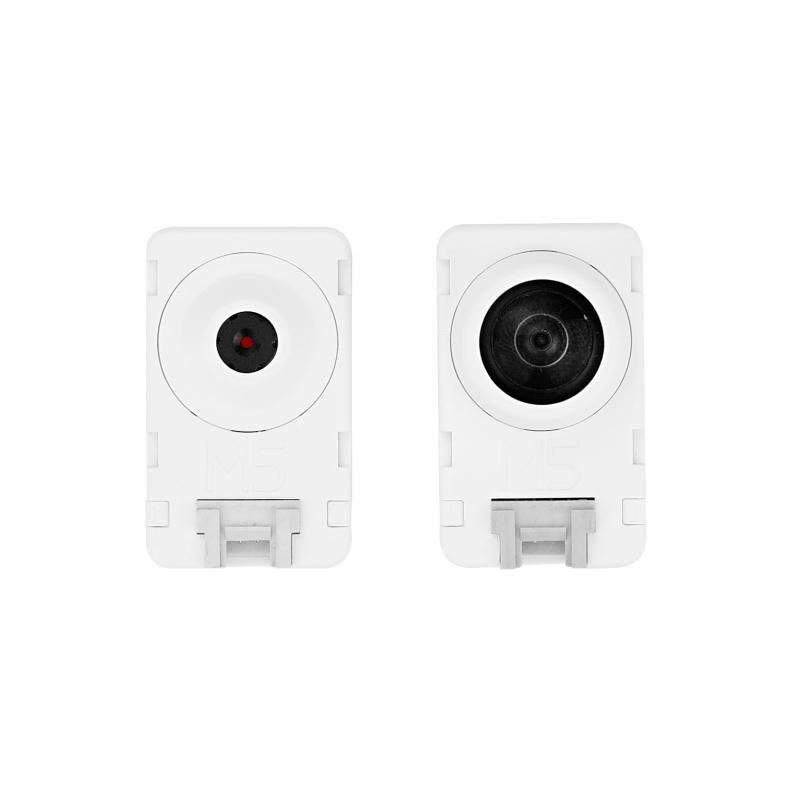

広角魚眼レンズと標準レンズを同梱した組み立て式Wi-Fiカメラキット


広角魚眼レンズモジュールと標準レンズモジュールが付属する組み立て式のWi-Fiカメラキットです。本体にはESP32-WROOM-32Eが搭載され、どちらのモジュールにも2MピクセルのイメージセンサOV2640が搭載されており、コンパクトなサイズで高解像度とフォーカス機能を備えています。
出荷時に搭載されているファームウェアには画像編集機能(ホワイトバランス、露光、ゲイン、サイズなど)があります。また、UARTモードとWi-Fiモードがあり、画像データをUARTやWi-Fiで直接取得し、カメラを調整することができます。UARTモードではUART経由で画像フレームを取得し、画像パラメータを変更することができます。Wi-Fiモードでは、インターバル撮影した画像をM5クラウドに自動的にアップロードし、呼び出すことができます。

●特長

・レンズフォーカスサポート
・プログラム可能なRGBライトを備えたGROVE拡張インターフェース
・UART/WIFI画像転送をサポートする自己画像転送ファームウェア
・高機能画像処理APIインターフェース(ホワイトバランス、露出、ゲイン、サイズなど)
・PCベースのデバッグツール
・ワンクリック呼び出しとクラウド送信のためのUIFlowグラフィカルプログラミングプラットフォームをサポート
・Arduino、ESP32-IDFおよびその他の主流の開発プラットフォームで動作します
・魅力的なDIYモデルカバー
・ESP32 MCU搭載

●仕様

ESP32-WROOM-32E240MHzデュアルコア、600DMIPS、520KB SRAM、Wi-Fi、デュアルモード Bluetooth
Flash4MB
広角魚眼レンズ焦点距離1.0±5％mm
絞り 2.2±5％
レンズタイプ1/4インチ
視野角160°
画素数200w
残響－135％
標準レンズ焦点距離4.8±5％mm
絞り2.4±5％
レンズタイプ1/4インチ
視野角65°
画素数200w
残響＜1％
ファームウェア標準通信メソッドUART：115200 bps 8N1
ファームウェア標準出力画像QVGA＠28fps、VGA＠13fps、以下の調整をサポート(UXGA、SXGA、XGA、より大きいサイズの画像)
標準センサ出力フォーマットYUV(422/420)/YCbCr422、8ビット圧縮データ、RGB565/555、8/10ビットraw RGB データ
重量21.8g
ボードサイズ11×66×181mm
魚眼カメラ組み立てサイズ40×24×17.2mm
標準カメラ組み立てサイズ40×24×11mm

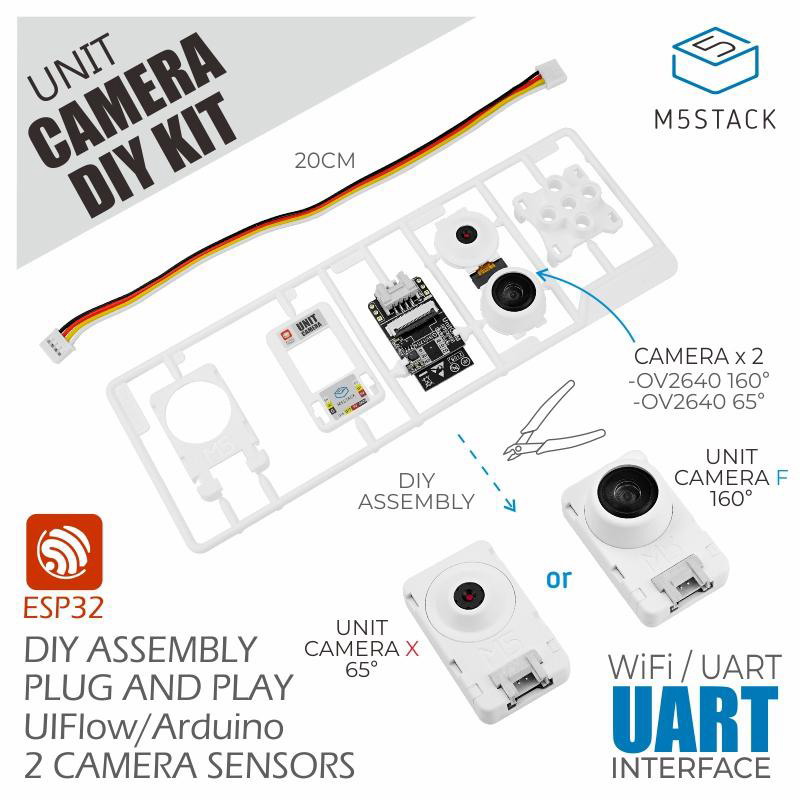

【セット内容】
・Unit CAMコア基板 ×1
・OV2640カメラモジュール(FOV：66.5°) ×1
・OV2640カメラモジュール(FOV：160°) ×1
・モデル筐体キット ×1
・LEGO互換背面アダプタ ×1
・HY2.0-4Pケーブル ×1

【資料】
・ドキュメント
・esp32-wroom-32eデータシート
・OV2640データシート
・Arduinoサンプル Camera UART to Core
