SSCI-023511
NTB0104レベルシフタピッチ変換済みモジュール
マルツコード：
M2232-910
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/07 11:50 現在）

提携先在庫数：102個(2025/05/07 09:00現在)

納期：
4営業日程度
数量
1個以上
￥400.00
(税込￥440.00)
50個以上
￥380.00
(税込￥418.00)
100個以上
￥352.00
(税込￥387.00)

NTB0104レベルシフタピッチ変換済みモジュール【SSCI-023511】

の概要

さまざまな電圧に対応できる NTB0104GU12 を搭載したピッチ変換基板です。5V⇔3.3V、3.3V⇔1.8V、5V⇔1.8Vなど幅広い電圧に対応し、低電圧なIO信号を双方向に変換できる4bit幅のレベルコンバータです。

Raspberry Pi,Arduino Due,mbedなど3.3Vマイコンを5Vデバイスに接続したり、Edisonなど1.8Vマイコンに5Vや3.3Vデバイスを接続するのに便利です。

【◆ 製品仕様】

・4bit幅の双方向信号を変換可能。
・ポートAの電圧は 1.2V～3.6V。
・ポートBの電圧は 1.65V～5.5V。
・ポートAの電圧はポートBの電圧を超えないこと。
・OEをポートAの「H」にするとポート間を接続。
・OEは標準状態で VCCA に接続済み(ポート間は接続状態)。
・DIP幅は500mil。

【※ 使用時の注意】

・OEピンを利用したい場合には、基板裏面のソルダ－ジャンパをカットしてください。
・ピンヘッダは各自でご用意いただき、ご利用用途に合わせてはんだ付けしてください。

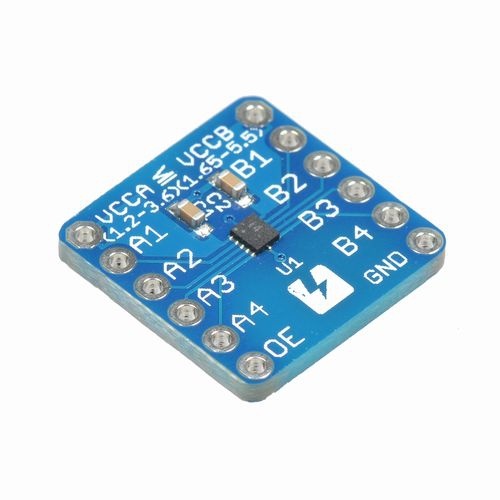

【◆ 基板(表)】

【◆ 基板(裏)】

【◆ 資料】

・データシート(メーカーサイト)
・回路図(pdf)
・基板外形図(pdf)
