SSCI-062008
SARA-R410M、LTEモジュールピッチ変換基板
マルツコード:
M2232-915
品質ランク:
M1

SARA-R410M、LTEモジュールピッチ変換基板【SSCI-062008】

の概要

LTE Cat.M1に対応したu-bloxのLTEモジュール、SARA-R410M-63Bを2.54mmピッチに変換する基板です。NTT DoCoMoとSoftBankのnano SIMが使えます。

マイコンとの通信(ATコマンドやデータ通信)用に非同期シリアル・インターフェース(UART)が搭載されています。

基板の電源電圧は5Vです。+5V端子に0.5A以上連続して供給できる5V電源を接続してください。LTEモジュールの電源電圧3.8Vは基板上で作っているので外部からの供給は不要です。

信号のI/O電圧は1.8Vです。一般的なマイコンとつなぐためには電圧の変換が必要です。NTB0104 レベルシフタ ピッチ変換済みモジュールなどをお使いください。

1V8_OUT端子から1.8Vが供給されます。電圧変換ICまた制御用マイコンの電源に使えます。最大負荷電流は70mAです。

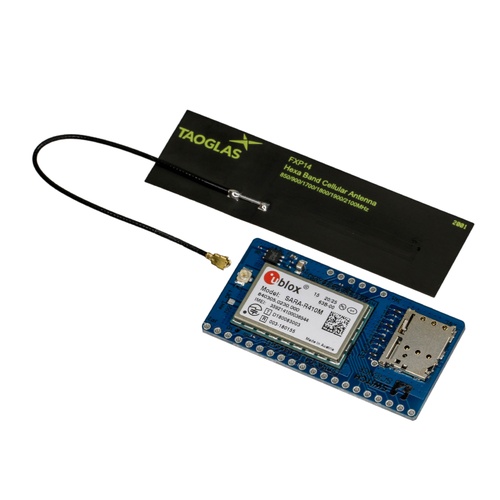

LTE対応アンテナとしてTaoglasのFXP14.07.0100Aが付属します。U.FLコネクタにアンテナを接続してください。

●仕様

・搭載LTEモジュール:SARA-R410M-63B
・対応LTEバンド:1, 8, 19
・最大通信速度:下り300 kbit/s 上り375 kbit/s
・対応キャリア:NTT DoCoMo、SoftBank
・対応SIMサイズ:nano SIM
・基板の電源電圧:5V
・I/O電圧:1.8V

【セット内容】

・SARA-R410M LTEモジュールピッチ変換基板
・LTE対応アンテナ

【非同期シリアル・インターフェース】

ボーレートは115200bps、8データビット、1ストップビット、パリティビットなし。RXD端子は送信(出力)、TXD端子は受信(入力)です。ハードウェアフロー制御は未サポートですがRTS端子はLOWレベルを設定してください。

【電源ON】

電源投入後、一定時間PWR_ON端子にLOWレベルを設定してください。

【ATコマンド】

SORACOM Airのplan-D(ドコモ回線)を使ってインターネットに接続する手順を示します。ATで始まる文字列がATコマンドです。ATコマンドの詳細はSARA-R4 AT Commands Manualを参照してください。

接続回線にNTT DoCoMoを選択します。

AT+UMNOPROF=20OKAT+CFUN=15OK

SORACOMのAPN名、ID、パスワードを設定します。

AT+COPS=2OKAT+CGDCONT=1,"IP","soracom.io"OKAT+UAUTHREQ=1,1,"sora","sora"OKAT+COPS=0OK

割り当てられたIPアドレスの確認、名前解決できるか(インターネットに接続できているか)確認します。

AT+CGDCONT?+CGDCONT:1,"IP","soracom.io","10.248.23.108",0,0,0,0OKAT+UDNSRN=0,"www.google.com"+UDNSRN:"172.217.26.36"OK
