PF-003A
USB3.0フロントパネル HDD変換マウンタ付
マルツコード：
M2236-042
品質ランク：
M1

USB3.0フロントパネル HDD変換マウンタ付【PF-003A】

の概要

HDD変換マウンタ付きのUSB3.0フロントパネルです。

【特徴】

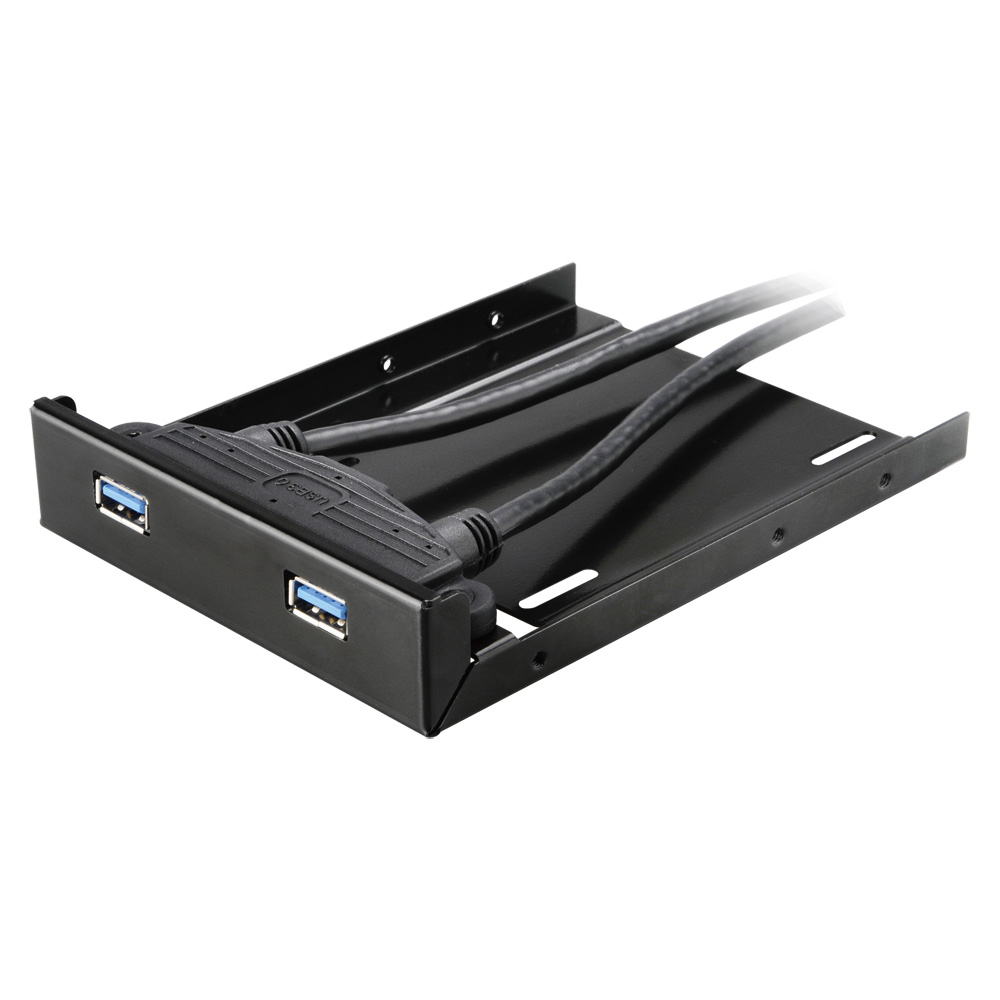

  • ■ マザーボード上のUSBヘッダーを延長し、ケース前面3.5インチベイにUSB 3.0ポートを2つ追加できます。
  • ■ ケーブルはヘッダーピン接続で、ケーブルを外に引き出さずに済みます。

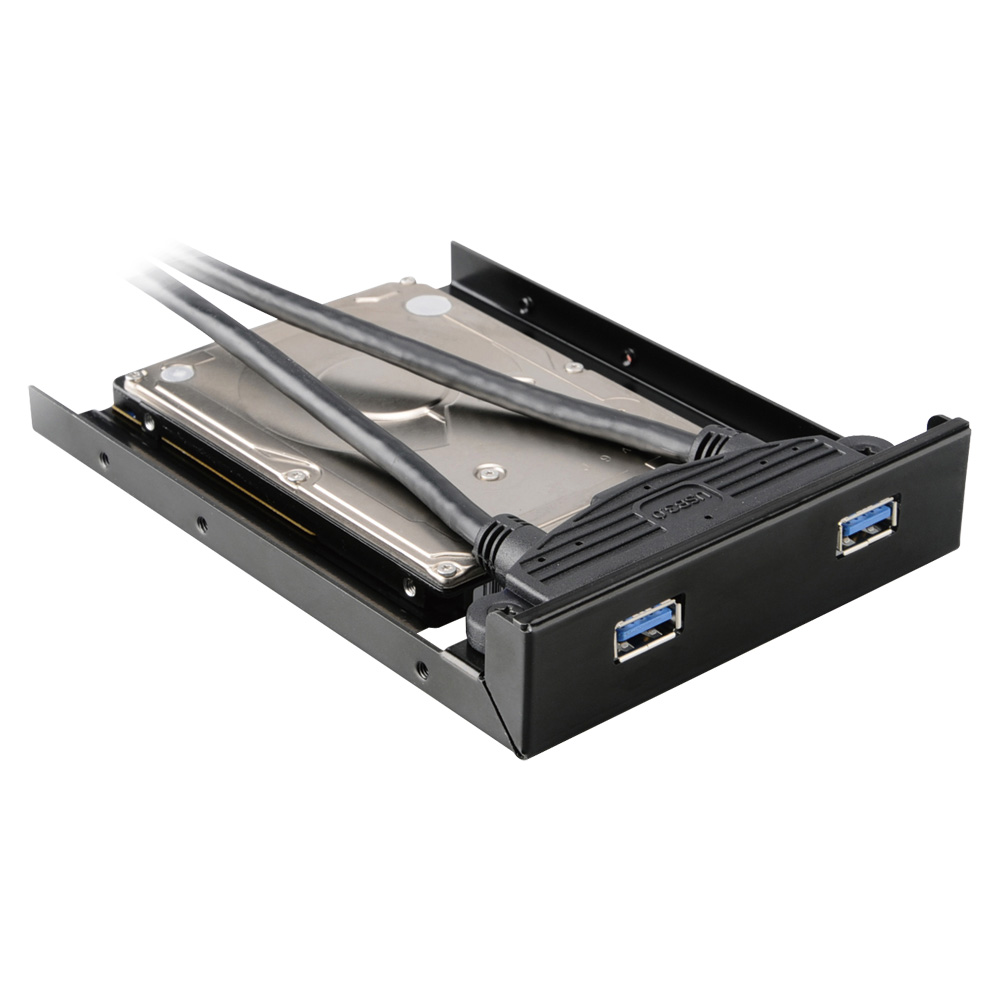

  • ■ 12.5mm厚以下の2.5インチSSD／HDDを1台取り付けられます。

【仕様】

取付規格3.5インチベイ用
対応規格USB 3.0／2.0／1.1
SuperSpeed (5Gbps(理論値))対応
High-Speed (480Mbps(理論値)) 対応
コネクタ形状フロントパネル側: USB 3.0 Standard-A メス×2

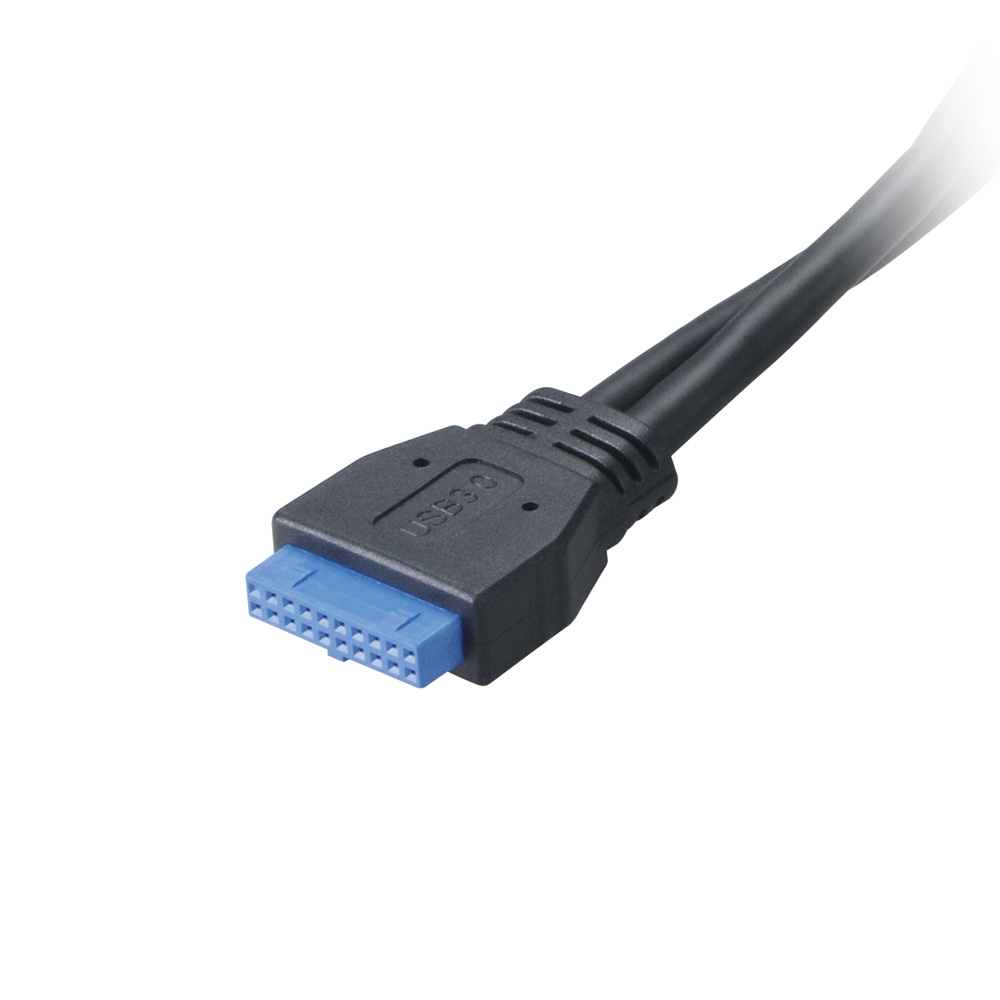

マザーボード側: 2x10ピン メス
ケーブル長47cm (本体に直付け)
取付対応機器12.5mm以下の2.5インチSSD／HDD×1
サイズW101.6×D139.3×H25.4mm (ケーブルを除く)
材質メタル
カラーブラック
付属品デバイス固定用ミリネジ×4
ベイ固定用ミリネジ×4
ワッシャー×4

【補足】

  • PF-003の型番変更品です。違いはありません。

【ご注意】

  • ■ ベイ底板や隣接下部ベイのデバイスと干渉し、取り付けできない可能性があります。
    • SSD／HDD取付部分が下方向に1mm突出する構造になっています。
    • 1mmとSSD／HDD固定ネジの頭を合わせた分が突出します。
    • 本製品を取り付けるベイに底板が無い場合、隣接ベイに1mmとネジ頭分突出します。
    • 隣接下部ベイのデバイスと干渉する可能性があります。
    • ベイやベイ固定用トレイに底板があると、本製品が上にずれて、ケースと固定穴が合わない場合があります。
  • ■ ショート防止のため、SSD／HDDを取り付ける場合は必ずワッシャーを使用してください。
  • ■ 各ポートの性能は接続する内部ヘッダーに準じます。
  • ■ 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
  • ■ デバイス／ケーブルの品質などにより、認識しない場合があります。
  • ■ 正常動作しない場合、ドライバを最新版にする／ケーブルを短くすると改善する可能性があります。
  • ■ SuperSpeed (5Gbps) で動作するには、ホスト、ケーブル、ハブ、デバイスなど全てがUSB 3.0に対応している必要があります。
  • ■ USB 2.0／1.1機器を接続できますが、動作はUSB 3.0になりません。
  • ■ ピッチが異なるため、ピン配列変換ケーブルEX-002は併用できません。
