PF-004B
3.5インチベイ USB3.0/2.0フロントパネル
マルツコード：
M2236-043
品質ランク：
M1
  • ROHSアイコン

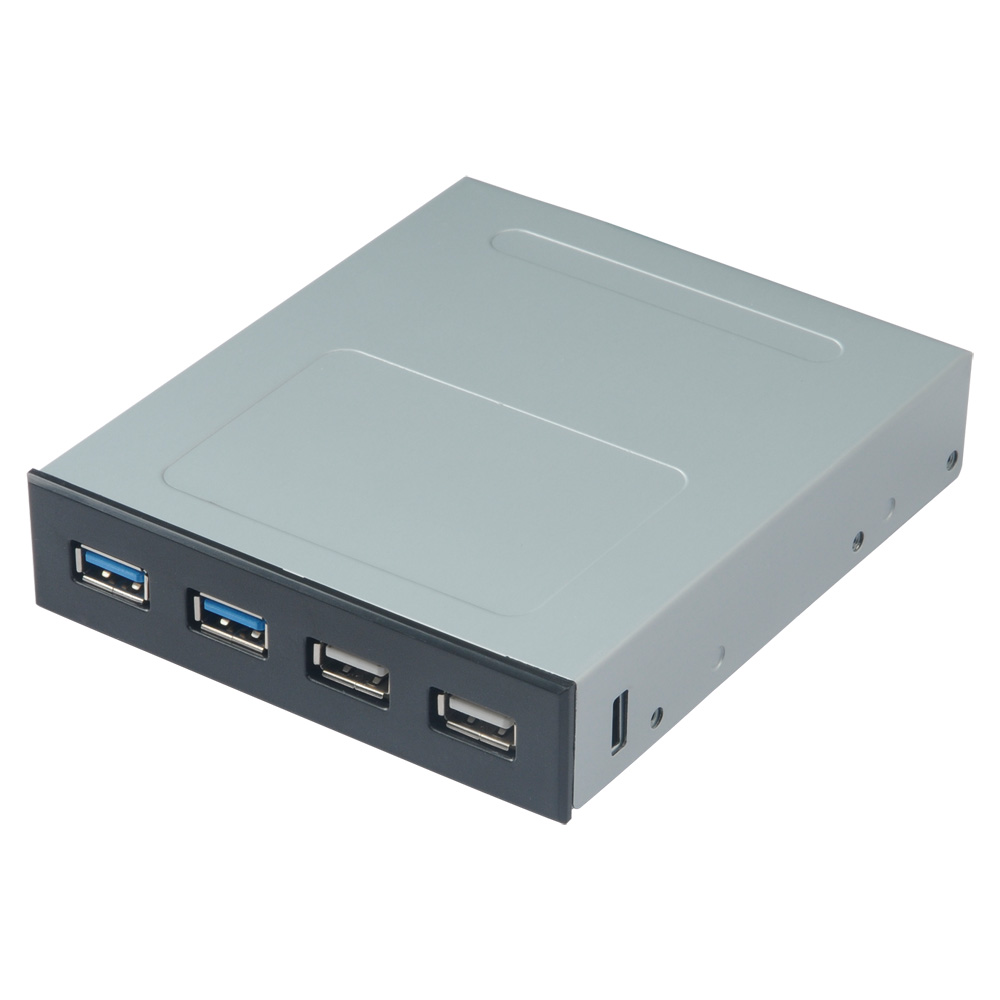

3.5インチベイ USB3.0/2.0フロントパネル【PF-004B】

の概要

マザーボード上のUSB 3.0 / 2.0 ヘッダーを3.5インチベイに延長できます。

【特徴】

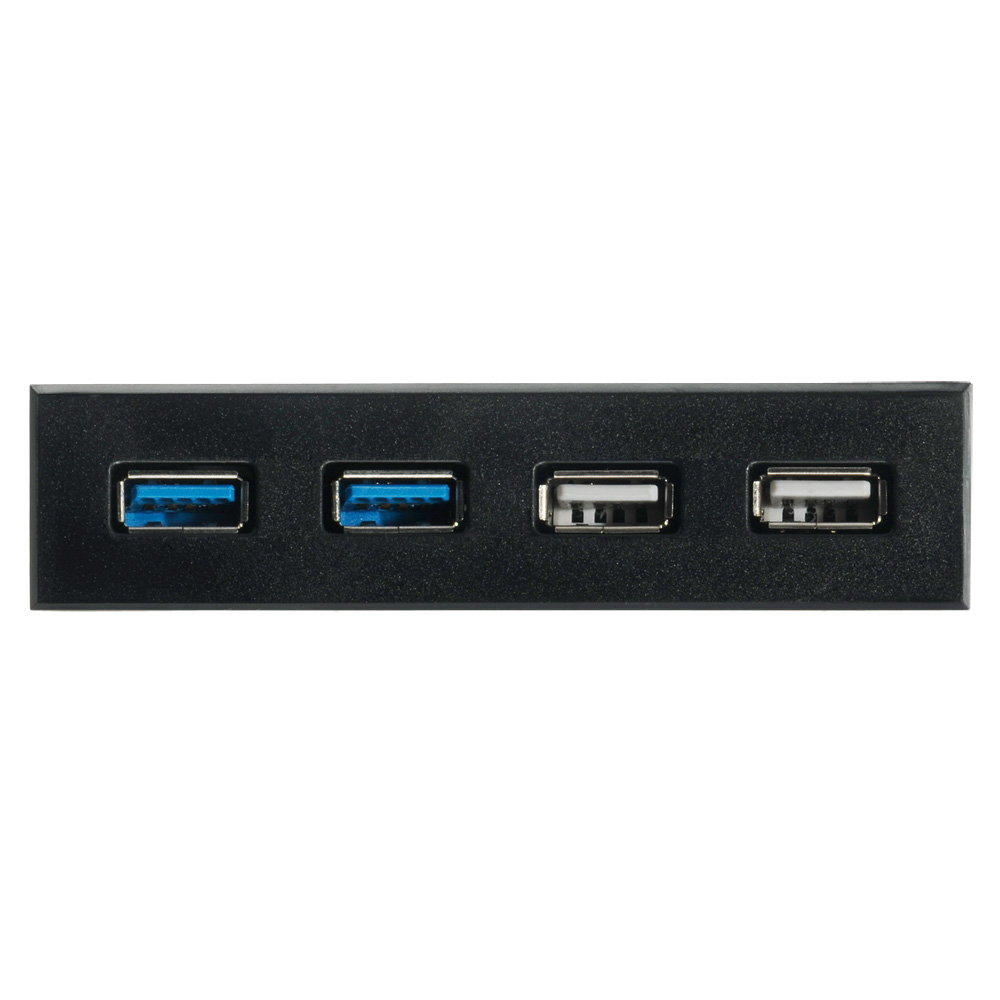

  • ■ ケース前面にUSB 3.0／USB 2.0ポートを各2つ追加できます。
  • ■ ケーブルはヘッダーピン接続で、ケーブルを外に引き出さずに済みます。

【仕様】

取付規格3.5インチベイ用
対応規格USB 3.0／2.0／1.1
SuperSpeed (5Gbps(理論値))対応
High-Speed (480Mbps(理論値)) 対応

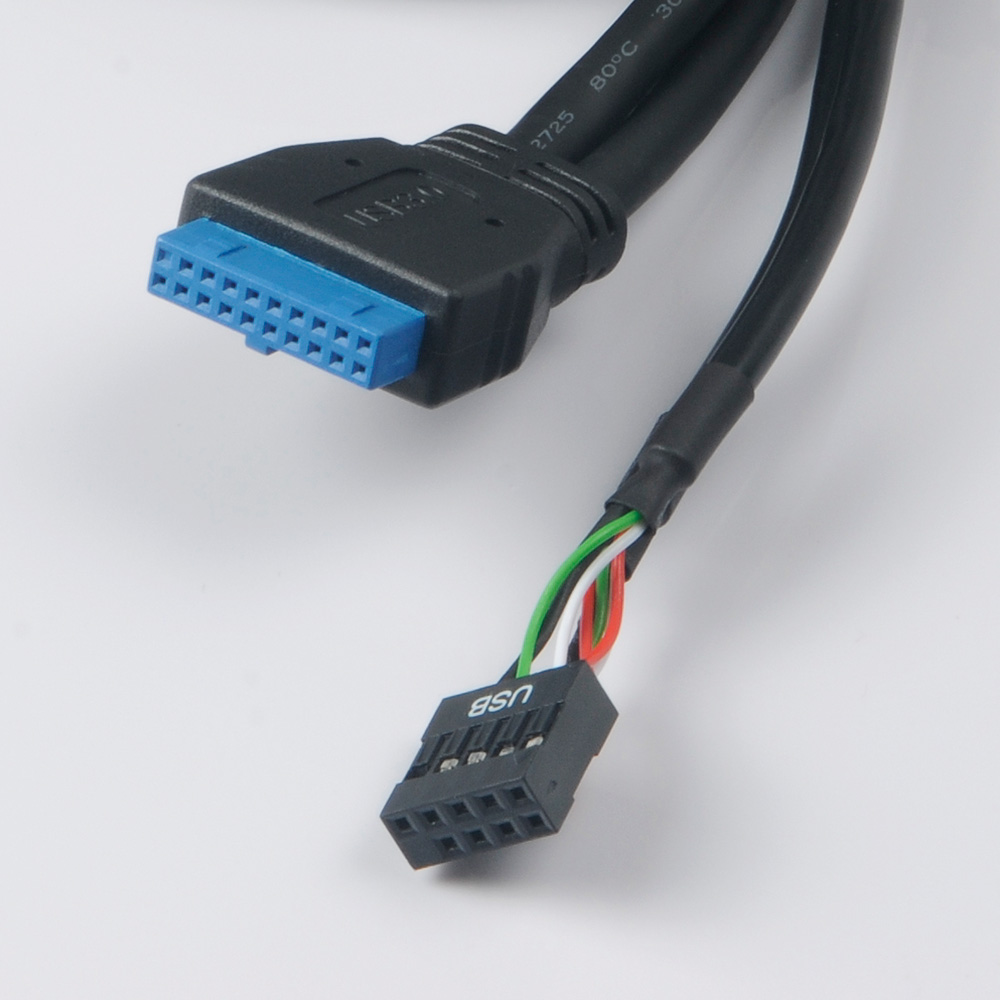

USB 3.0コネクタ形状フロントパネル側: USB 3.0 Standard-A メス×2
マザーボード側: 2x10ピン メス
USB 2.0コネクタ形状フロントパネル側: USB 2.0 Standard-A メス×2
マザーボード側: 2x5ピン メス
ケーブル長各75cm (本体に直付け)
サイズW101.7×D119.5×H25.5mm (ケーブルを除く)
材質スチール、プラスチック
カラーブラック
付属品ベイ固定用ミリネジ×4

【補足】

  • PF-004Aの型番変更品です。違いはありません。
  • ピン配列はガイドラインに準拠した一般的なものです。

【ご注意】

  • ■ 誤ったヘッダーに接続しないでください。USB 2.0のヘッダーはIEEE 1394のヘッダーと同じ形状をしています。なお、誤った接続による故障は保証の対象外になります。
  • ■ 各ポートの性能は接続する内部ヘッダーに準じます。
  • ■ ピン配列が異なるマザーボードはピン配列変換ケーブルEX-002もあわせてご利用ください。 (USB 2.0のみ)
  • ■ 誤った接続をした場合、マザーボードあるいは接続した周辺機器を損傷するおそれがあります。
  • ■ USB 3.0に関するご注意
    • ■ デバイス／ケーブルの品質などにより、認識しない場合があります。
    • ■ 正常動作しない場合、ドライバを最新版にする／ケーブルを短くすると改善する可能性があります。
    • ■ SuperSpeed (5Gbps) で動作するには、ホスト、ケーブル、ハブ、デバイスなど全てがUSB 3.0に対応している必要があります。
    • ■ USB 2.0／1.1機器を接続できますが、動作はUSB 3.0になりません。
    • ■ ピッチが異なるため、ピン配列変換ケーブルEX-002は併用できません。
