GPS-15005
GPS-RTKボード(NEO-M8P-2 Qwiic)
マルツコード：
M2238-337
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/07/12 19:30 現在）

納期：
30営業日程度
数量
1個以上
￥56,735.00
(税込￥62,408.00)
10個以上
￥53,899.00
(税込￥59,288.00)
30個以上
￥52,197.00
(税込￥57,416.00)
50個以上
￥49,360.00
(税込￥54,296.00)

GPS-RTKボード(NEO-M8P-2 Qwiic)【GPS-15005】

の概要

GPS を使用すると、地球上のどこにいても、現在地、目的地、そしてそこへの行き方を 30 秒以内に知ることができます。つまり、精度が高いほど良いということです。GPS リアルタイム キネマティクス (RTK) は、GPS モジュールの精度を 25 mm に調整することに成功しており、このボードに搭載する必要がありました。

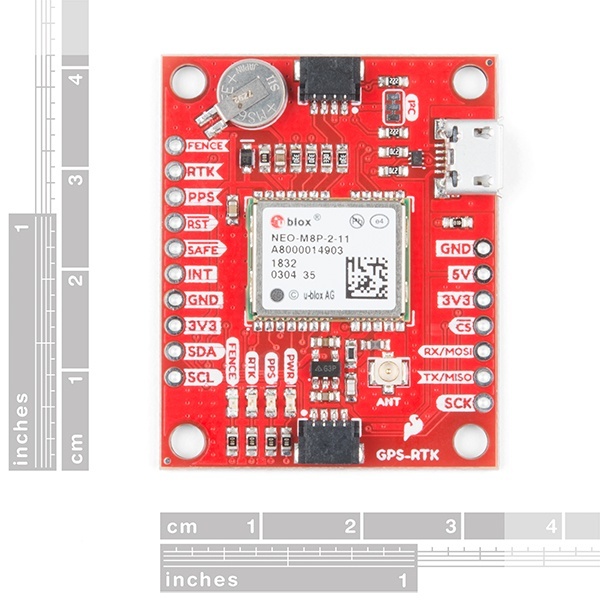

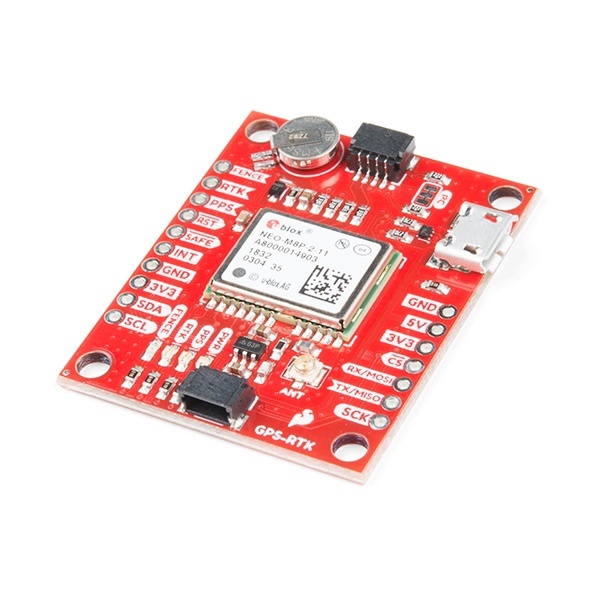

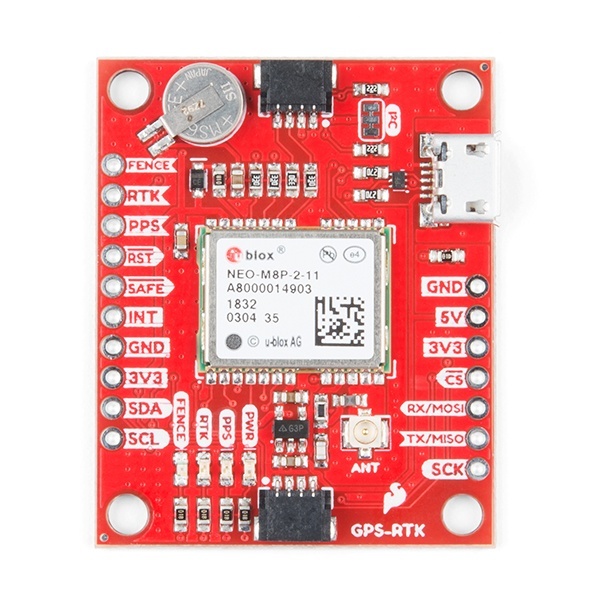

SparkFun GPS-RTK ボードは、u-blox の NEO-M8P-2 モジュール用の強力なブレークアウト ボードです。NEO-M8P-2 は、RTK を含む GNSS および GPS ロケーション ソリューション用の高精度モジュールです。このボードを使用すると、自分 (または任意のオブジェクト) が 1 インチ以内でどこにいるかを知ることができます。NEO-M8P-2 は、ローバーとベース ステーションの両方の操作が可能な点でユニークです。便利な Qwiic システムを利用すると、システムの他の部分に接続するためにはんだ付けは必要ありません。ただし、ブレッドボードを使用する場合に備えて、0.1 インチ間隔のピンも用意しています。

最新のモジュール構成と衛星データを最大 2 週間利用できるように、充電式バックアップ バッテリーも搭載しています。このバッテリーは、モジュールの「ウォーム スタート」に役立ち、最初の修正までの時間を大幅に短縮します。このモジュールには、サーベイイン モードが搭載されており、モジュールをベース ステーションにして RTCM 3.x 補正データを生成することができます (RTCM データを生成できない以前のバージョンのモジュールとは異なります)。

NEO-M8P-2 の構成オプションの数は信じられないほどです。ジオフェンシング、可変 I2C アドレス、可変更新レート、さらには高精度 RTK ソリューションを 4Hz まで増やすことができます。GPS-RTK には、USB (COM ポートとして列挙)、UART (3.3V TTL を使用)、I2C (2 つの Qwiic コネクタ経由または分割) の 4 つの通信ポートもあります。

また、u-blox モジュール用の Arduino ライブラリも作成し、Qwiic Connect System 経由で GPS-RTK の読み取りと制御を容易にしています。

注: NEO-M8P-2 の I2C アドレスは 0x42 で、ソフトウェアで設定可能です。単一バスで複数の NEO-M8P-2 センサーと通信するには、マルチプレクサ/Mux が必要です。複数の NEO-M8P-2 センサーを使用する必要がある場合は、Qwiic Mux Breakout の使用を検討してください。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイプ作成を高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、間違って接続することがなくなります。

NEO-M8P-2 GPS ブレイクアウトは、OpenLog Artemis データロガー システムを使用して自動的に検出、スキャン、構成、およびログに記録することもできます。プログラミング、はんだ付け、セットアップは必要ありません!

SparkFun GPS-RTK ボードガイドを使い始めましょう

●特長

  • 電圧: 5V または 3.3V (ただし、すべてのロジックは 3.3V)
  • 電流: ~35mA (コンステレーションと追跡状態によって異なります)
  • 最初の修正までの時間: 29 秒 (コールド)、1 秒 (ホット)
  • 最大ナビゲーション レート:
    • PVT (UBX バイナリ プロトコルによる基本位置) - 10Hz
    • RTK - 5Hz
    • 移動ベースライン RTK - 4Hz
    • Raw - 10Hz
  • 水平位置精度:
    • RTK なしで 2.5m
    • RTK ありで 0.025m RTK
  • 2x Qwiic コネクタ
  • 重量: 6.3g
  • 寸法: 40.6mm x 33mm (1.6in x 1.3in)

このボードはオープンソースハードウェアです: 証明書コード140
