SEN-18020
加速度/ジャイロスコープセンサーブレークアウトボード(LSM6DSO Qwiic)
マルツコード：
M2239-142
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/09/10 08:05 現在）

納期：
30営業日程度
数量
1個以上
￥3,114.00
(税込￥3,425.00)
20個以上
￥2,959.00
(税込￥3,254.00)
50個以上
￥2,803.00
(税込￥3,083.00)
100個以上
￥2,647.00
(税込￥2,911.00)

加速度/ジャイロスコープセンサーブレークアウトボード(LSM6DSO Qwiic)【SEN-18020】

の概要

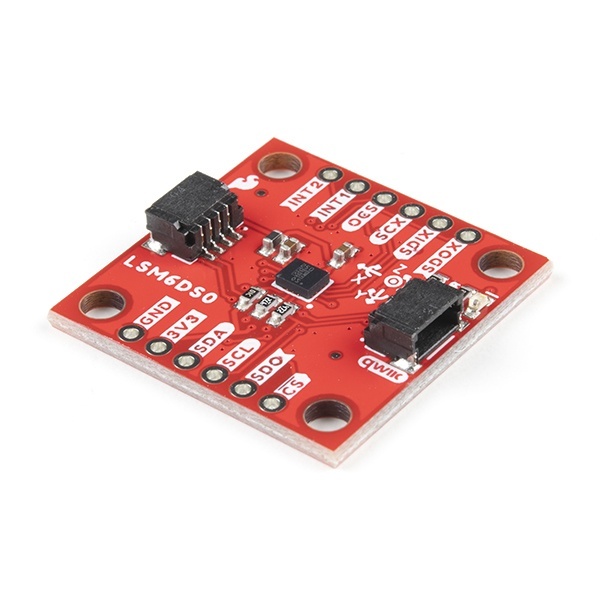

SparkFun LSM6DSO 6 Degrees of Freedom Breakout は、巨大な 9kB FIFO バッファと組み込み処理割り込み機能を備えた加速度計およびジャイロスコープ センサーです。LSM6DSO の機能と低コストのため、この小さなブレークアウト ボードをあなたのために作成しました。各 LSM6DSO ブレークアウトは、非常に柔軟に設計されており、多くのアプリケーションに合わせて構成できます。LSM6DSO ブレークアウトを使用すると、衝撃、傾き、動き、タップ、歩数カウント、さらには温度の読み取りも検出できます。

STMicroelectronics の LSM6DSO は、最大 6.66kHz の加速度計とジャイロスコープ データを読み取ることができ、より正確な動きを感知できます。前述のとおり、このブレイクアウトには、LSM6DSO の内蔵 FIFO のおかげで、読み取り間で最大 9kB のデータをバッファリングしたり、他のセンサーをホストしたり、割り込みピンを駆動したりする機能もあります。

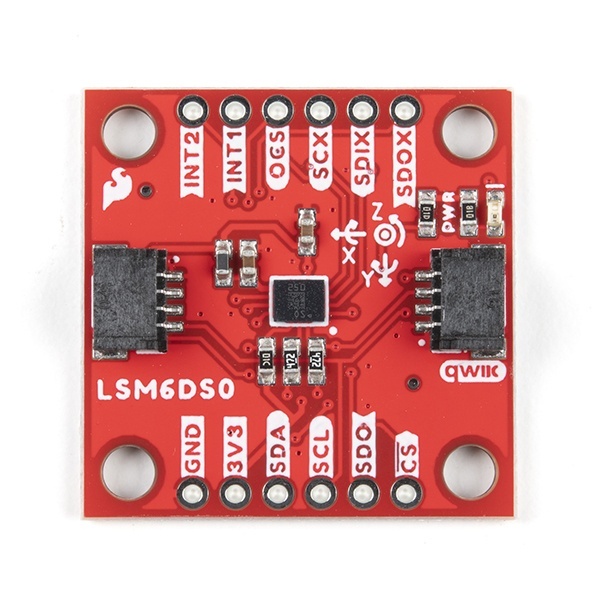

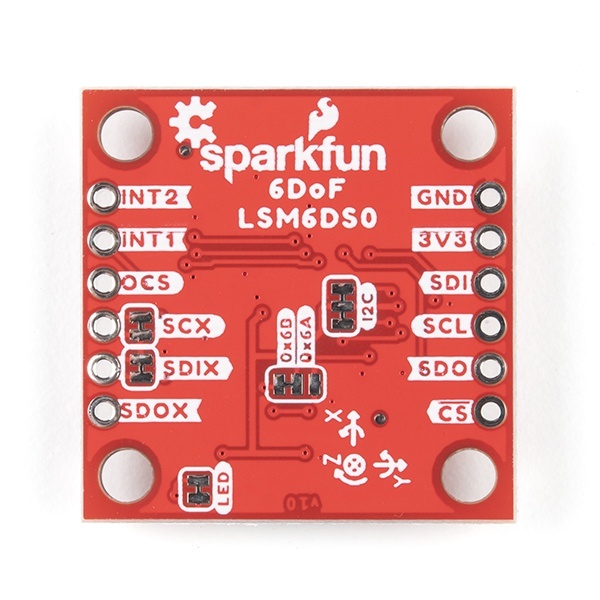

便利な Qwiic システムを使用すると、システムの他の部分に接続するためにはんだ付けは必要ありません。ただし、ブレッドボードを使用する場合に備えて、0.1 インチ間隔のピンも用意しています。LSM6DSO では各ピンが分離されており、ボードの片側には電源、I2C、SPI 機能があり、もう片側には補助機能と割り込み出力を制御するピンがあります。LSM6DSO は 3.3V デバイスであるため、約 3.6V を超える電圧を供給すると IC が永久に損傷する可能性があることにご注意ください。5V で動作する開発プラットフォームには、ロジック レベル シフターが必要です。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1mm ピッチの 4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続のため、

SparkFun LSM6DSO Qwiic 6DoF ガイドを使い始める

●機能

  • 2x Qwiic コネクタ
  • I2C アドレス
    • 0x6B (デフォルト)、0x6A
  • 加速度計測定範囲
    • ±2/±4/±8/±16 g フルスケール
  • ジャイロ測定範囲
    • ±125/±250/±500/±1000/±2000 dps フルスケール
  • 組み込み温度センサー
    • 16 ビットの解像度
  • 動作電圧範囲
    • 1.71V ～ 3.6V
    • 通常3.3V（Qwiic ケーブル使用時）
  • 1.8V での消費電力
    • コンボ高性能モードでは 0.55 mA
    • コンボ低電力モードでは 0.265 mA
  • 加速度計とジャイロスコープの両方で低消費電力を実現した「常時オン」エクスペリエンス
  • メイン プロセッサ データ同期機能を備えた I2C/SPI シリアル インターフェイス
  • 機能セットに基づく最大 9 KB のスマート FIFO
  • 動作温度範囲
    • -40℃ ～ +85℃
