SPX-14652
磁気イメージングタイル(8×8)
マルツコード：
M2239-170
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/06/23 08:14 現在）

納期：
30営業日程度
数量
1個以上
￥34,836.00
(税込￥38,319.00)
10個以上
￥32,656.00
(税込￥35,921.00)
30個以上
￥31,625.00
(税込￥34,787.00)
50個以上
￥29,906.00
(税込￥32,896.00)

磁気イメージングタイル(8×8)【SPX-14652】

の概要

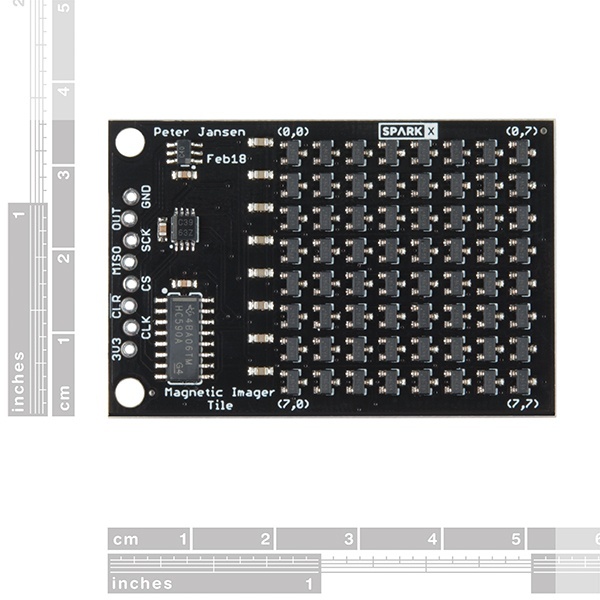

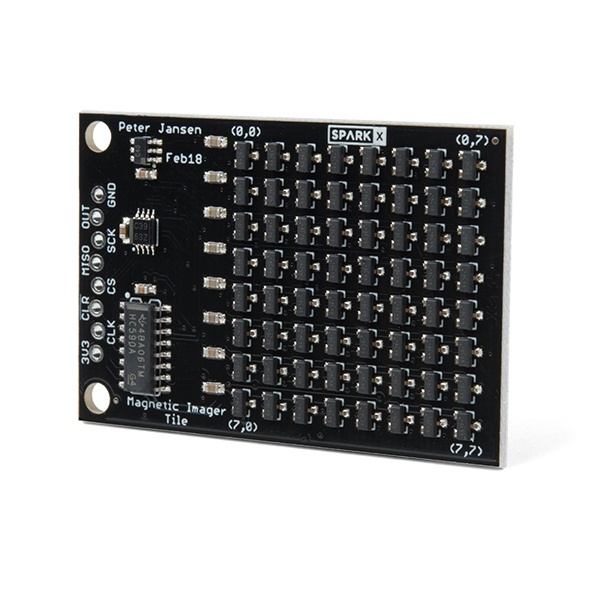

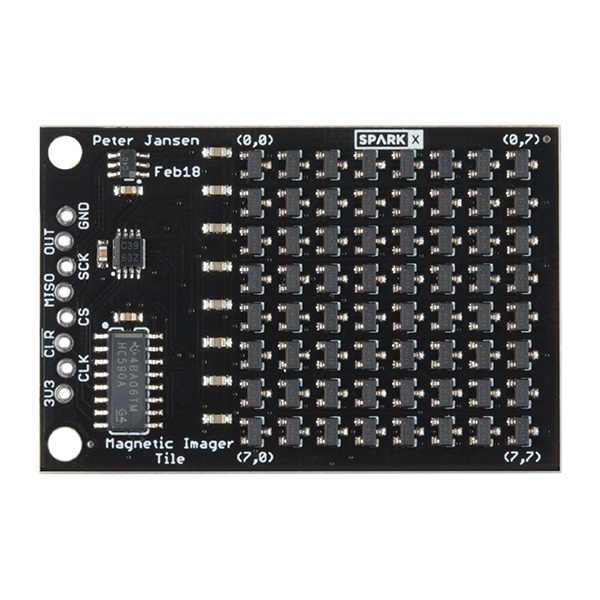

磁気イメージング タイルは、64 個のホール効果センサーの配列を使用して、磁場を可視スペクトルに変換します。そうです! 磁場をリアルタイムで見ることができるようになりました! 当然のことですが、注意点があります。タイルに使用されている磁気センサーは市場で最も感度の高いものの 1 つですが、良好な画像を得るにはタイルから 1 ～ 2 センチメートル以内に近づく必要があります。

磁気イメージング タイルには、次のコンポーネントが使用されています:

・磁気センサー (64 ピクセル): DRV5053VA -90mV/mT 感度
・アナログからデジタルへの変換: AD7680 16 ビット 100kSPS

16 ビット ADC と 3.3V の範囲では、これはビットあたり約 50mV です。磁気イメージング タイルは、ビットあたり約 +/- 0.5mT を検出できます。

アニメーション GIF で示されているデモでは、磁気イメージング タイルの真価を十分に発揮できません。GIF のフレーム レートが低すぎます。素晴らしいビジュアルについては、Peter のデモ ビデオをご覧ください。GIF のデモでは、SAMD21 Mini を使用して、ADC データを 115200 でシリアル ポートにクロック出力しました。シリアルは、Processing スケッチによって解析されます。すべてのソフトウェアはオープン ソースであり、リポジトリで入手できます。このセットアップでは、1 秒あたり 76 フレーム以上を実現できます。バッファリングを使用すると、セットアップは 200 fps に対応します。ChipKit MAX32 もサポートされており、約 2,000fps を実現できます。より高速なプロセッサでは、1500fps (ADC の 100kSPS 制限) を実現できるはずです。生のアナログ信号も公開されます。これにより、より高速な ADC を内蔵したプロセッサで信号を直接変換できます。 DRV5053 の理論上の限界は約 20,000 fps ですが、非常に高速な ADC が必要になります。

「Open Source Science Tricorder Project」の Peter Jansen とのコラボレーションです。彼のプロジェクトでの作業については Hack A Day で読むことができます。

注: 3V3 のボード ラベル (見栄えが良いですよね) は正しいです。ただし、ボードに 5V で安全に電源を供給することもできます。これにより、ADC の全体的な解像度が向上し、パフォーマンスが向上します。

SparkX 製品を定期的に生産する予定はありませんので、熱いうちに入手してください。

実験的な製品: SparkX 製品は、最先端の技術が利用可能になったときにそれをお届けするために迅速に生産されています。これらの製品はテストされていますが、保証はありません。SparkX 製品にはライブ テクニカル サポートは利用できません。サポートや質問については、フォーラムにアクセスしてください。

●機能

・Powered with 3.3V ～ 5V
・3.3V でのセンシング時に約 150mA を消費します
・サイズ: 52x34mm
・ボードを並べて配置し、ボード間に 1 ピクセルの隙間を空けてフィールド サイズを拡大できます。
