SPX-18385
CO2センサーブレークアウトボード(STC31、Qwiic)
マルツコード：
M2239-214
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/01 16:13 現在）

納期：
30営業日程度
数量
1個以上
￥18,574.00
(税込￥20,431.00)
10個以上
￥17,411.00
(税込￥19,152.00)
30個以上
￥16,861.00
(税込￥18,547.00)
50個以上
￥15,945.00
(税込￥17,539.00)

こちらからもご購入いただけます

バルク
1 個以上
¥17,266.67
(税込 ¥18,993.33)
確認する

CO2センサーブレークアウトボード(STC31、Qwiic)【SPX-18385】

の概要

CO2濃度を最大100%まで感知する必要がありますか? その場合は、STC31が最適なセンサーです。Sensirion STC31熱伝導率センサーには、0～25 vol%と0～100 vol%の2つのCO2測定範囲があります。測定の再現性は0.2 vol%で、安定性は0.025 vol% / ℃です。測定精度は測定範囲によって異なります: 0.5 vol% + 3%測定値、1 vol% + 3%測定値。

Sparkfun社のブレイクアウトには、独立したSHTC3湿度および温度センサーが含まれており、STC31は湿度補正された測定と改善された温度補正を提供できます。 STC31 は気圧補正も可能で、山にいるときに便利です。

STC3x センサー ファミリーは、大量生産向けに設計された Sensirion のガス濃度センサー シリーズです。STC3x は革新的な熱伝導率測定原理を採用しており、優れた再現性と長期安定性を実現しています。そのため、STC31 は信頼性が重要なアプリケーションに最適です。

これらのセンサーの優れた性能は、センサー要素、信号処理、デジタル キャリブレーションを小さな CMOS チップに統合した Sensirion の特許取得済み CMOSens(R) センサー技術に基づいています。実績のある CMOS 技術は、高品質の大量生産に最適で、要求が厳しくコストに敏感な OEM アプリケーションに最適です。

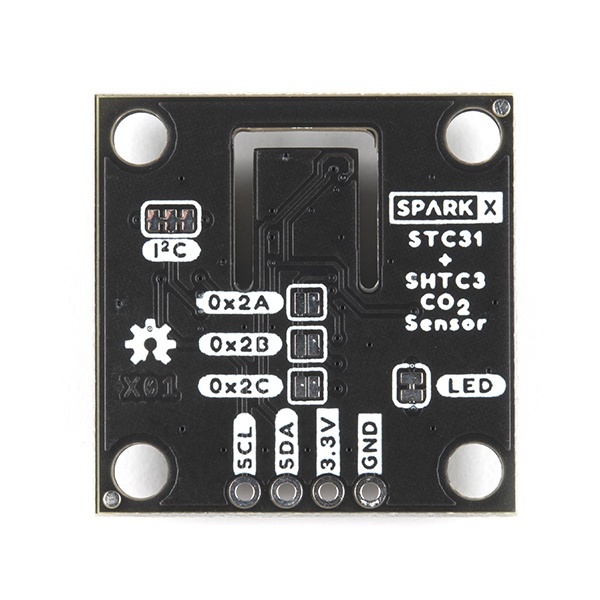

STC31 の I2C アドレスは、ボードの背面にある分割パッド ジャンパーを使用して構成できます。 SHTC3 の I2C アドレスは設定できません。複数のセンサーを同じバスに接続する場合は、Qwiic Mux が必要になります。

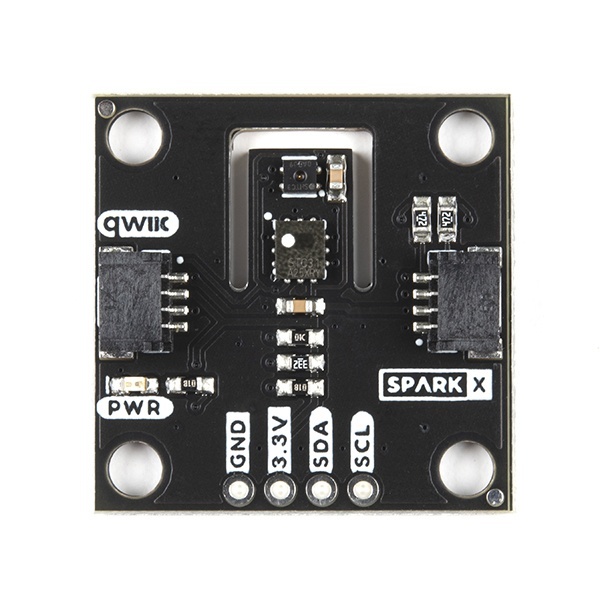

通常どおり、ボードには電源 LED、Qwiic コネクタのペア、I2C ブレークアウト パッド、プルアップ抵抗が含まれています。必要に応じて、ボードの背面にある I2C ジャンパーを切断して、LED とプルアップを無効にすることができます。

Arduino ライブラリには、すぐに起動して実行できるように、Arduino IDE のサンプル スケッチが含まれています。Arduino ライブラリ マネージャーからダウンロードできます。「SparkFun STC3x」を検索するか、上記の [ドキュメント] タブで見つけることができます。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエータ、シールド、ケーブルのエコシステムであり、プロトタイプ作成を高速化し、エラーの発生を抑えます。 Qwiic 対応ボードはすべて、共通の 1mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により接続ミスが防止されます。

実験的製品: SparkX 製品は、最先端の技術をすぐに提供できるように迅速に生産されています。これらの製品はテストされていますが、保証はありません。SparkX 製品ではライブ テクニカル サポートは利用できません。サポートや質問については、フォーラムにアクセスしてください。

●機能

  • Sensirion STC31 CO2 センサー
    • 熱伝導率センサーは、校正済みのガス濃度と温度出力を提供します
    • 校正対象: N2 内の CO2、空気中の CO2
    • 測定範囲: 0 ～ 25 vol%; 0 ～ 100 vol%
    • 精度: 測定値の 0.5 vol% + 3% 1 vol% + 3% 測定値
    • 再現性: 0.2 vol%
    • 温度測定範囲: -20 ℃ ～ +85 ℃
    • 濃度および温度分解能: 16 ビット
    • 起動時間: 14 ms
    • I2C アドレス (構成可能): 0x29 (デフォルト)、0x2A、0x2B、0x2C
    • 供給電圧: 2.7VMin、3.3VTyp、5.5VMax
    • 注: Qwiic バスは 3.3VMax で動作します
  • Sensirion SHTC3 湿度および温度センサー
    • STC31 が湿度を補正できるようにします湿度と温度用
    • 標準精度: ±2 %RH および ±0.2 ℃
    • 指定湿度範囲 (拡張): 0 ～ 100 %RH
    • 指定温度範囲: -40 ℃ ～ +125 ℃
    • I2C アドレス (構成不可): 0x70
    • 供給電圧: 1.62VMin、3.3VTyp、3.6VMax
    • 注: Qwiic バスは 3.3VMax で動作します
  • デュアル Qwiic コネクタ
  • 電源 LED (構成可能)
  • I2C プルアップ (構成可能)
