SEN-18088
2Dバーコードスキャナブレークアウトボード(DE2120)
マルツコード：
M2239-647
品質ランク：
M1
自社在庫数：
0個
（ 2025/09/10 03:04 現在）

納期：
30営業日程度
数量
1個以上
￥14,012.00
(税込￥15,413.00)
10個以上
￥13,312.00
(税込￥14,643.00)
30個以上
￥12,892.00
(税込￥14,181.00)
50個以上
￥12,191.00
(税込￥13,410.00)

2Dバーコードスキャナブレークアウトボード(DE2120)【SEN-18088】

の概要

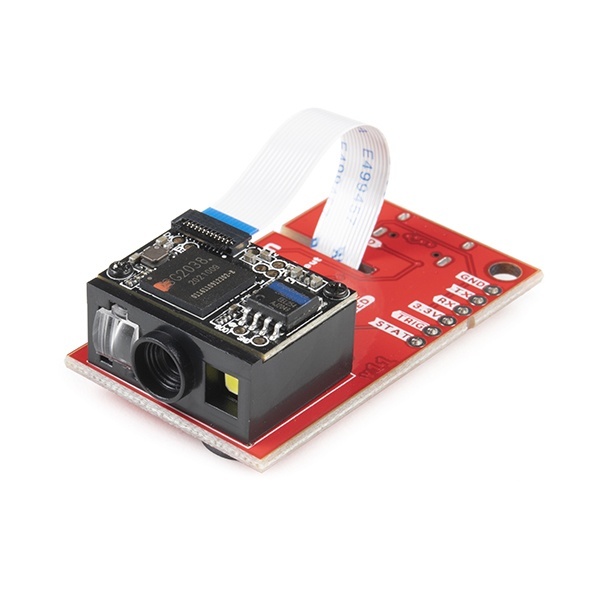

SparkFun 2D バーコード スキャナー ブレイクアウトは、DYScan の DE2120 バーコード スキャナー モジュールを搭載した気の利いた小型ブレイクアウト ボードです。DE2120 は、オンボードの画像処理機能を備えたカメラを使用して 20 種類のバーコード シンボル (1D と 2D の両方) を読み取り、UPC コードから QR コードまですべてを識別してデコードします。このモジュールには 2 つの LED も搭載されています。1 つは照明用、もう 1 つはレーザー ベースのスキャナーでよく見かける赤い線を投影するためのものです。

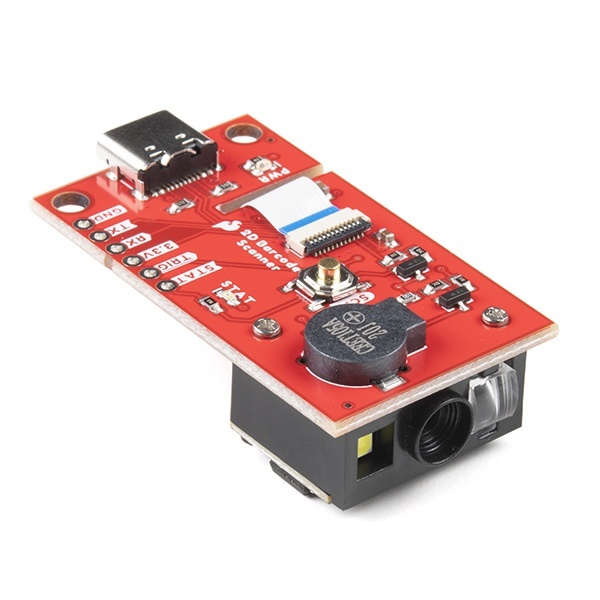

このブレイクアウト ボードを使用すると、扱いにくいフラット フレックス ケーブルを使わずに、DE2120 のすべての機能を簡単に調べることができます。スキャナーの USB インターフェイスは、オンボードの USB-C コネクタを介して公開されます。ブザーとステータス LED は適切なドライブ回路を介してモジュールに接続され、「トリガー」ピンには押しボタン式の触覚スイッチが用意されています。モジュールを組み込みプロジェクトに組み込む準備ができたら、5 ピン ヘッダーを利用して、TTL シリアル ピン、電源ピン、トリガー入力に直接アクセスできます。

モジュールは、シリアル インターフェイスを使用するか、設定マニュアルにあるコマンド バーコードをスキャンして構成できます。

すべてのキーボード、HID、シリアルは、単一の USB-C コネクタを介して送信できます。 DE2120 には、CDC シリアル ドライバーを含む 3 つのプロトコルすべてを列挙する独自の機能があり、デバイスは標準 COM ポートとして表示されます。

2D バーコード スキャナー ブレイクアウト接続ガイドの使用を開始する

●機能

  • USB HID インターフェイスおよび仮想 COM ポート用の USB-C コネクター
  • 20 種類のシンボルを読み取ります
    • 1D シンボル
      • UPC-A
      • UPC-E
      • EAN-8
      • EAN-13
      • Code 128
      • GS1-128
      • Code 39
      • Code 93
      • Code 11
      • Interleaved 2-of-5
      • Matrix 2-of-5
      • Industrial 2-of-5
      • Codabar
      • MSI
      • GS1 DataBar
      • Datalogic 2-of-5
    • 2D シンボル
      • QR コード
      • データ マトリックス
      • PDF 417
      • Micro PDF 417
      • Aztecコード
