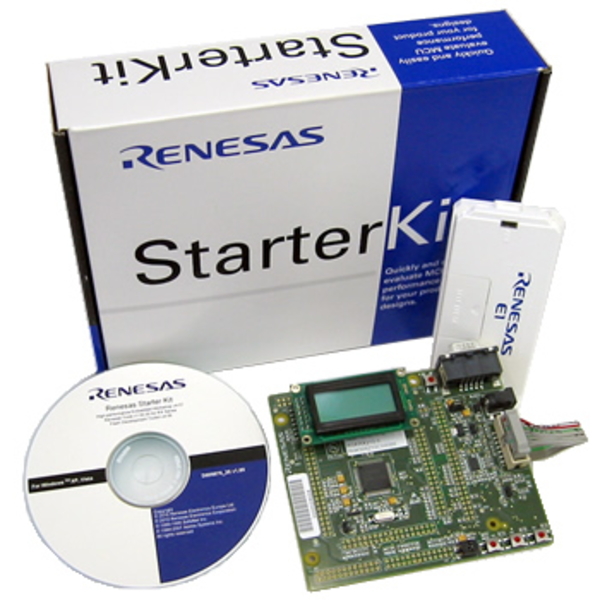

Renesas Starter Kit for RX220(E1エミュレータ付き)【R0K505220S000BE】

Renesas Starter Kit for RX220(E1エミュレータ付き)【R0K505220S000BE】

メーカー名:
型番:
R0K505220S000BE
品質ランク:
S1
数量

1個以上
¥37,800.00(税抜)
10個以上
¥35,910.00(税抜)
30個以上
¥34,776.00(税抜)
自社在庫数
1

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

Renesas Starter Kit for RX220(E1エミュレータ付き)【R0K505220S000BE】の概要

【概要】

Renesas Starter Kit for RX220は、RX220マイコン用の学習/評価ツールです。付属のE1エミュレータおよび統合開発環境 High-performance Embedded Workshop(HEW)を使用して、コーディングやデバッグを行うことができます。また、Flash Development Toolkitを使用して、ボード上のマイコンのフラッシュROMにプログラムを書き込むこともできます。E1エミュレータまたはRS232シリアルを経由してホストPCと接続します。

【仕様】

搭載マイコンR5F52206BDFP
入力クロックメイン20MHz、サブ32.768kHz
ポテンショメータ単回転タイプ、10kΩ
LED電源用(緑)x1、ユーザー用(緑)x1 (橙)x1 (赤)x2
スイッチリセットスイッチx1、ユーザースイッチx3
DC電源コネク5 V 入力
E1 用コネクタ14 ピン ボックスヘッダ
RS232 コネクタ9 ピン D-sub
LCDディスプレイコネクタ14 ピン ソケット
マイコンピンヘッダ2.54 mmピッチ、36ピン x 4(J1〜J4)
拡張基板インタフェース2.54 mmピッチ、26ピン x2(JA1, JA2)、24ピン x 2(JA5, JA6)
BUSインタフェースオプション2.54 mm ピッチ、50ピン(JA3)

※マイコンピンヘッダ、拡張基板インタフェースは、製品に付属していません。
※実装しているポテンショメータの仕様は、メーカのサイトを参照してください。メーカ名:PIHER社 型名:N6シリーズ
