FPGA Cyclone IV 教育用ボード【EDA-007】の概要

【概要】
EDA-007は専用ダウンロードケーブルが不要な、FPGAトレーナーボードです。
学校などの教育機関に豊富な実績のあるEDA-002の後継機種として開発されました。

FPGAには、Altera社の高性能FPGA Cyclone IV E を搭載しています。
USBインタフェースとして、FTDI社のHi-Speed対応USBチップ(FT232H)を搭載しており、
PCと高速の通信を行うことが可能です。
USBバスパワー(5V)動作。

FPGAのコンフィギュレーションに、ソース公開アプリケーション BBC[EDA-007] を使用。
USBケーブルのみでコンフィギュレーション可能ですので、専用のダウンロードケーブルは不要です。

学校等で、授業の進行に合わせてRBFファイルを転送し、回路動作の違いを体験するといった活用が可能です。
専用アプリケーションはソースコードを公開していますので、用途に合わせて自由に改造して頂けます。

 ・JTAGは装備しておりませんので、開発ツールのデバッグ機能は利用できません

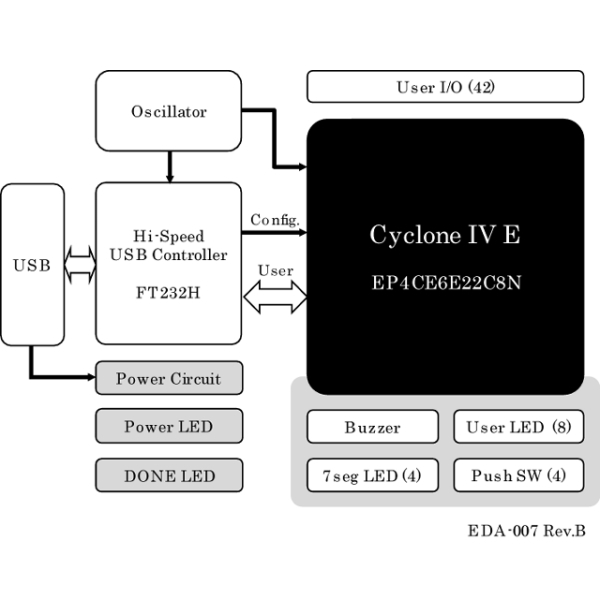

【仕様】

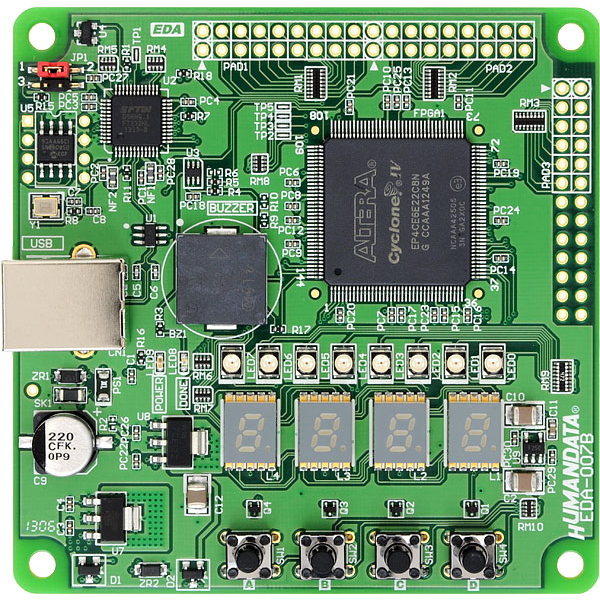

■ ALTERA社 FPGA Cyclone IV E (EP4CE6E22C8N)を搭載
■ USB経由でFPGAコンフィギュレーション
  ・JTAGケーブルは必要ありません
  ・専用アプリケーション BBC[EDA-007] をご使用頂けます (ソース公開)
■ USBから電源供給
■ USB経由でPCとFPGAの通信が可能(仮想COMポート利用可)
■ 汎用LED x8
■ 7セグメントLED x4
■ 押しボタン x4
■ 圧電ブザー
■ クロック 12MHz(USBコントローラから供給)
■ ユーザI/O(セルフテスト機能) 42本
  電源は出力されていません
■ ボードサイズ: 80mm x 80mm

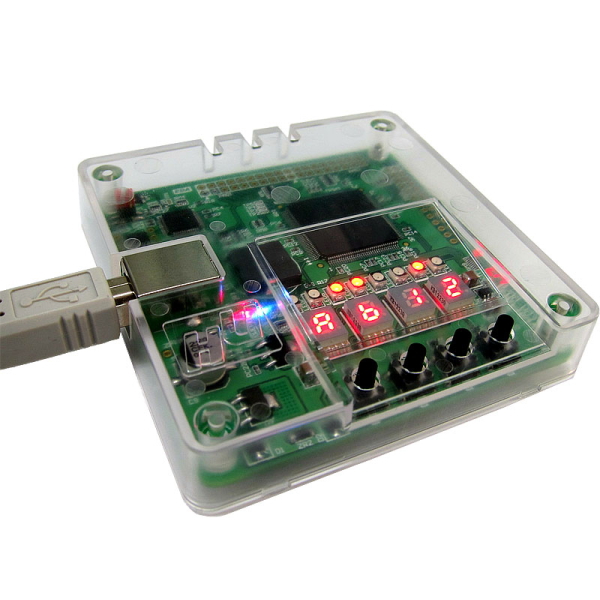

■ 専用透明カバー : サイズ 85mm x 85mm x 17mm
■ 4層基板

■ コンフィギュレーションROMは搭載されておりません
■ 商品には自習用のテキストやサンプルなどは含まれません


製品構成
●EDA-007 本体
●USBケーブル 1.8m長

拡張用ユーザI/Oパッド
