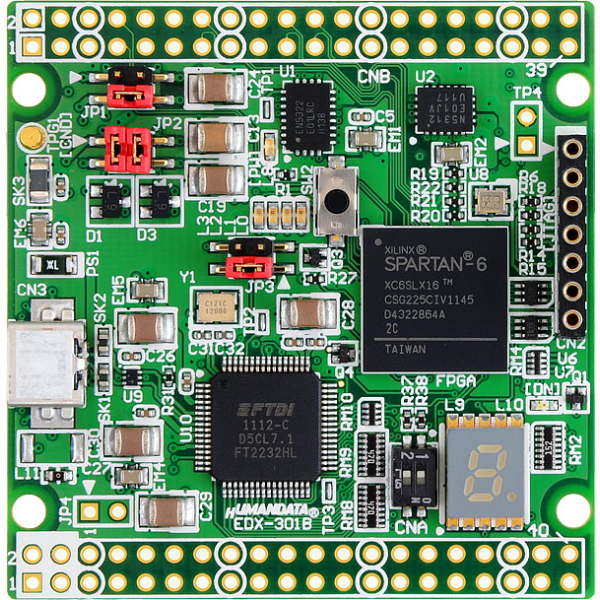

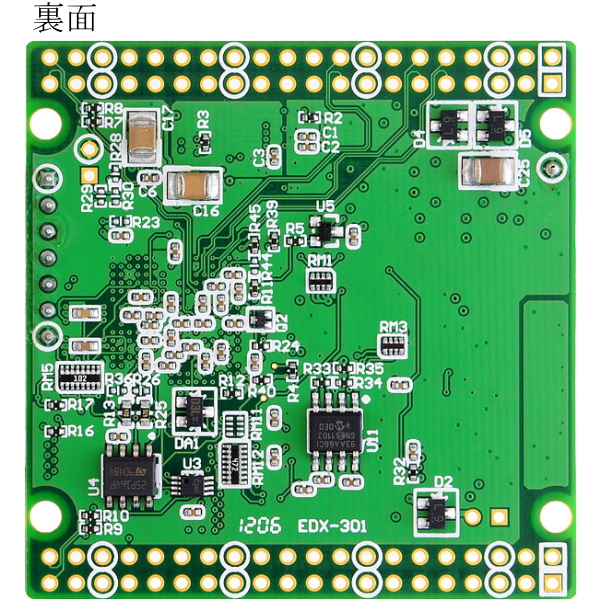

Spartan-6 LX 搭載USB-FPGAボード【EDX-301】

Spartan-6 LX 搭載USB-FPGAボード【EDX-301】

メーカー名:
型番:
EDX-301
環境区分:
RoHS対応
品質ランク:
M1
数量

1個以上
¥31,699.00
(税込¥34,868.00)
自社在庫数
1

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

Spartan-6 LX 搭載USB-FPGAボード【EDX-301】の概要

【概要】
EDX-301は専用ダウンロードケーブルが不用なUSB-FPGAボードです。
ヒューマンデータ社の専用コンフィギュレーションソフト BBC[EDX-301] により

・FPGAのコンフィギュレーション
・コンフィギュレーションROMへの書込み

が可能です。専用ダウンロードケーブルは必要ありません。(※)
Xilinx社の開発環境なしでコンフィギュレーションが行えますので、検査治具・教育用途等にご利用いただけます。
ソフトウェアはコードを公開されていますので、用途に合わせて自由に改造して頂けます。

FPGAとして、Xilinx社の高性能FPGAである、Spartan-6 LX を搭載。
USBインタフェースとして、FTDI社のHi-Speed対応USBチップ(FT2232H)を搭載しており、PCと高速の通信を行うことが可能です。
ヒューマンデータ社製 XCM-3xxシリーズと同じボードサイズで、外部入力電源(5.0V)、またはUSBバスパワーにて動作します。


※JTAG特有の操作(ChipScope等)には、対応の専用ダウンロードケーブルが別途必要になります。

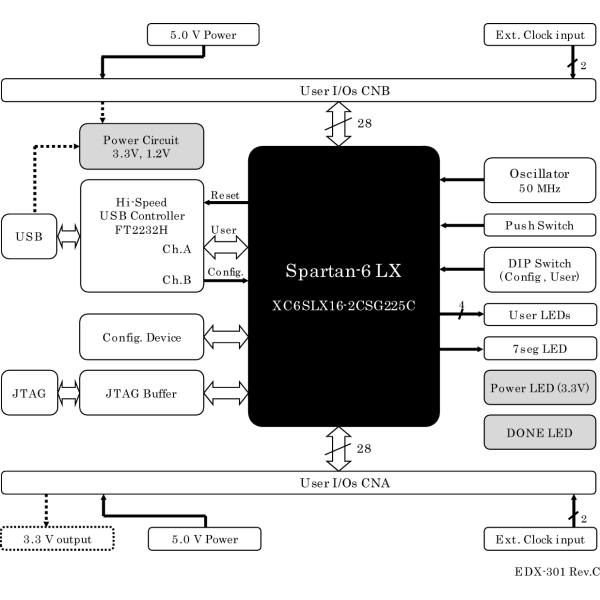

【仕様】
■ XILINX社 FPGA XC6SLX16-2CSG225C
■ USBコンフィギュレーション
   ・FPGAのコンフィギュレーション
   ・コンフィギュレーションROMアクセス
   ・専用コンフィギュレーションソフト"BBC [EDX-301]"で簡単操作
   ・JTAG経由でもコンフィギュレーション可能 (専用ダウンロードケーブルが必要です)
■ USBユーザ通信ポート (Ch. A)
  ・FT2232Hによりサポートされる豊富な通信モード
■ コンフィギュレーションROM
  ・M25P16 (Micron 16Mbit)
■ オンボードクロック
  ・50MHz
  ・外部入力可能
■ コンフィギュレーション用リセット回路搭載
■ 汎用スイッチ x2
  ・プッシュボタン x1
  ・ディップスイッチ x1
■ 汎用LED x4
■ 7セグメントLED表示器
■ ステータスLED
  ・CONF_DONE(青)
  ・POWER(赤)
■ 電源
  ・5V単一電源動作
  ・ユーザI/Oコネクタ(CNA/CNB)より供給
  ・USBバスパワーのみでも動作可能
■ USBラインのESDおよびサージ保護
■ ユーザI/O
  ・56本 (CNA:28+CNB:28)
■ 6層基板採用
■ セミカードサイズ
  ・54mm x 53mm
  ・XCM-3xxシリーズと同じサイズ、同じピンレイアウト


■商品には自習用のテキストやサンプルなどは含まれません
