Renesas Starter Kit+ for RX62N(E1エミュレータ付き)【R0K5562N0S100BE】

Renesas Starter Kit+ for RX62N(E1エミュレータ付き)【R0K5562N0S100BE】

メーカー名:
型番:
R0K5562N0S100BE
環境区分:
RoHS対応
品質ランク:
S1
数量

1セット以上
¥52,191.00
(税込¥57,410.00)
10セット以上
¥49,582.00
(税込¥54,540.00)
30セット以上
¥48,016.00
(税込¥52,817.00)
自社在庫数
2セット

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

Renesas Starter Kit+ for RX62N(E1エミュレータ付き)【R0K5562N0S100BE】の概要

【概要】

Renesas Starter Kit+ for RX62Nは、ルネサスエレクトロニクス社のマイコンの開発環境が全て揃うキットです。付属のE1エミュレータおよび統合開発環境 High-performance Embedded Workshop(HEW)を使用して、コーディングやデバッグを行うことができます。また、Flash Development Toolkitを使用して、ボード上のマイコンのフラッシュROMにプログラムを書き込むこともできます。

【Windows 7(64ビット版)をご使用のお客様へ】
Windows7(64ビット版)を搭載したパソコンに本製品のインストーラ(バージョン v0301以前のもの)を使用すると、E1エミュレータ用のUSBドライバがインストールされないため、E1エミュレータを使用することができません。お手数ですが、ルネサスエレクトロニクス社のWebサイトの本製品詳細ページに記載されている手順に従ってUSBドライバをインストールしてください。

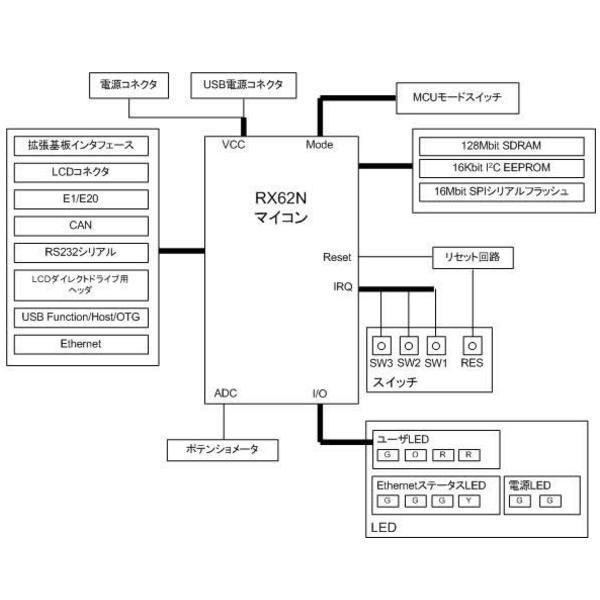

【仕様】

搭載マイコンR5F562N8BDBG
オンボードメモリSDRAM (K4S281632I-UC75):128Mbit
I2C EEPROM (AT24C16AN-10SU-2.7):16Kbit
SPI シリアルフラッシュ (SST25VF016B-50-4C-S2AF):16Mbit
入力クロックメイン12MHz、サブ32.768kHz、Ethernet(for PHY)25MHz
ポテンショメータ単回転タイプ、10kΩ
LED5V電源用:(緑)x1、3.3V電源用(緑)x1、ユーザー用(緑)x1 (橙)x1 (赤)x2、Ethernet Status用(緑)x3 (黄)x1
スイッチリセットスイッチx1、ユーザスイッチx3
DIPスイッチ4 極x1
DC電源コネクタ7V~15V入力:ジャンパのJ10とJ11をオープン(デフォルト)
5 V入力:ジャンパのJ10とJ11をショート
USB電源コネクタ5V入力:2 ピンヘッダ
3.3V入力:2 ピンヘッダ
E1用コネクタ14ピンボックスヘッダ
E20コネクタ38ピンMictorコネクタ
USBコネクタHost:USB-A、OTG:USB-MiniAB、Function:USB-MiniB
RS232コネクタ9ピンD-Sub
LCDディスプレイコネクタ14ピンソケット
LCDパネルコネクタ2.54mmピッチ、50ピン(TFT)
拡張基板インタフェース2.54mmピッチ、26 ピンx2(JA1, JA2)、24 ピンx2(JA5, JA6)
BUSインタフェースオプション2.54mmピッチ、50ピン (JA3)

※USB電源コネクタ、E20コネクタ、USBコネクタ(USB-MiniB)、LCDパネルコネクタ、拡張基板インタフェース、バスインタフェースは、製品に付属していません。
※実装しているポテンショメータの仕様は、メーカのサイトを参照してください。メーカ名:PIHER社 型名:N6シリーズ
