SW-T2V

CKD

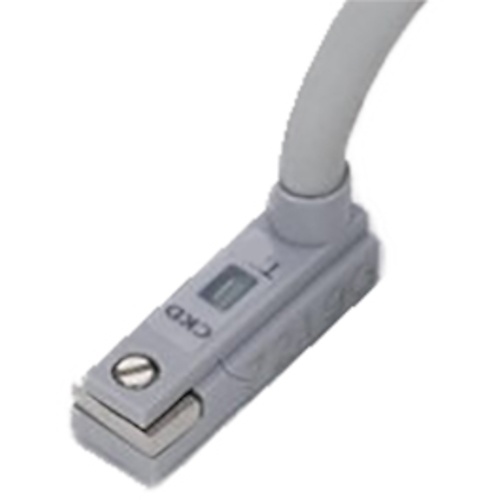

CKD シリンダスイッチ Tシリーズ 無接点2線式
マルツコード：
M2307-084
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/08 21:48 現在）

納期：
4営業日程度
数量
1個以上
￥2,435.00
(税込￥2,678.00)

CKD シリンダスイッチ Tシリーズ 無接点2線式【SW-T2V】

の概要

●特長

・搭載可能シリンダが多い汎用的なシリンダスイッチです。

【用途】
・空気圧シリンダの位置検出用に。
・プログラマブルコントローラ専用。

●仕様

・リード線取り出し:L字
・負荷電圧(V):DC10～30
・リード線長さ(m):1
・表示灯:赤
・内部降下電圧(V):4以下
・漏れ電流(mA):1以下
・適応シリンダ:標準形(CAC4,CKV2, CMA2, CMK2, HCM, JSC3, JSC4, JSG, JSK2, JSM2, LCG, LCR, LCW, LCX, MRG2, MRL2, RCC2, RCS2, RRC, SCA2, SCG, SCM, SCP※3, SCS2, SRM3, SSD, SSD2, SSG, STG, STS/STL, STK, UCA2, UCAC2, ULK, ハンド, チャック)

●仕様2

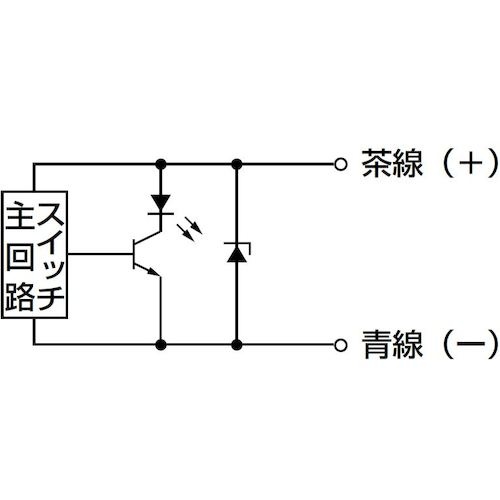

・無接点2線式
・1色表示式
・リード線の取出し方向:L字タイプ
・リード線:耐油性ビニルキャブタイヤコード
・負荷電流:5～20mA(負荷電圧:DC10～30V)
・表示灯:赤色LED(ON時点灯)
・保護構造:IEC規格IP67、JIS C0920(防浸形)、耐油
・周囲温度:-10～60℃

【注意】
・負荷電流の最大値20mAは25℃の場合で、スイッチの使用周囲温度が25℃よりも高い場合は20mAより低くなります(60℃の時、5～10mAとなります)。
