SSCI-067249
BLE-UART変換基板
マルツコード：
M2331-126
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/20 14:44 現在）

提携先在庫数：99個(2025/05/20 09:00現在)

出荷予定日：
2025/5/26
16:00
までのご注文で
2025/5/26
出荷
数量
1個以上
￥2,500.00
(税込￥2,750.00)
20個以上
￥2,375.00
(税込￥2,612.00)
50個以上
￥2,250.00
(税込￥2,475.00)

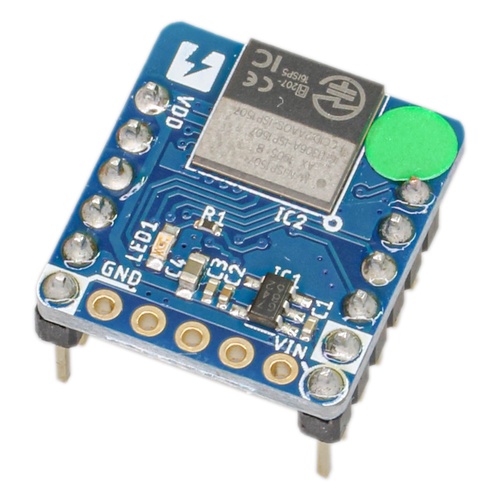

BLE-UART変換基板【SSCI-067249】

の概要

ISP1507ピッチ変換基板にBLEとUARTの通信を変換するプログラムを書き込んだ商品です。UART出力機能を持つマイコンを簡単に無線化できます。

マイコンとはUARTで通信し、パソコンやスマートフォンまたRaspberry PiとはBLEで通信します。通信内容の確認にはBluefruit Connectアプリが便利です(iOS/Android)。

ピン割り当てはP0.03がRTS(送信要求)、P0.06がTX(送信)、P0.07がCTS(送信可)、P0.08がRX(受信)です。UARTの設定はボーレート115200bps、8データビット、1ストップビット、パリティビットなし、ハードウェアフロー制御無効です。

ピン割り当て・UARTの設定はUARTコンフィギュレーションサービス経由で変更できます。変更した内容はFLASH ROMに永続的に保存されます。

UART受信用にまたBLE受信用にそれぞれ4Kbyteのバッファを持ちますが、BLEの通信レートはそれほど高くないので短時間に大量のデータを送信するとデータロスする場合があります。

【NUS(Nordic UART Service)】

・サービスUUID
6E400001-B5A3-F393-E0A9-E50E24DCCA9E
・RXキャラクタリスティック
6E400002-B5A3-F393-E0A9-E50E24DCCA9E
・TXキャラクタリスティック
6E400003-B5A3-F393-E0A9-E50E24DCCA9E

【UARTコンフィグレーションサービス】

・サービスUUID
0BF10000-7DFB-4E4A-B734-F40D695F67AB
・コンフィグレーションキャラクタリスティック
0BF10001-7DFB-4E4A-B734-F40D695F67AB
・デバイスネームコンフィグレーションキャラクタリスティック
0BF10002-7DFB-4E4A-B734-F40D695F67AB

【UART設定方法】

コンフィグレーションキャラクタリスティックに8バイトの設定値を次のフォーマットで書き込んでください。設定値は直ちに反映されます。キャラクタリスティックの書き換えにはLightBlueアプリが便利です(iOS/Android)。

フォーマット:BO HW ST PA RX CT TX RT

BO:ボーレート(1バイト目)

00 120001 240002 480003 960004 1440005 1920006 2880007 3840008 5760009 768000A 1152000B 2304000C 2500000D 4608000E 9216000F 1000000

FL:ハードウェアフロー制御(2バイト目)

00 ハードウェアフロー制御無効01 ハードウェアフロー制御有効

ST:ストップビット(3バイト目)

00 1ストップビット

PA:パリティビット(4バイト目)

00 パリティビットなし02 パリティビットあり(偶数)※奇数パリティビットは非対応です。

RX:RXピン(5バイト目)
CT:CTSピン(バイト目)
TX:TXピン(7バイト目)
RT:RTSピン(8バイト目)

02 P0_0203 P0_0304 P0_0405 P0_0506 P0_0607 P0_0708 P0_081C P0_281D P0_291E P0_30

【UART設定例】

0A00000008070603
115200bps/ハードウェアフロー制御なし/1ストップビット/パリティビットなし/RX 8/CTS 7/TX 6/RTS 3(初期値)

0F01
1000000bps/ハードウェアフロー制御あり/ストップビット以降省略

03
9600bps/ハードウェアフロー制御以降省略

0A010002
115200bps/ハードウェアフロー制御あり/1ストップビット/パリティビットあり(偶数)/RX以降省略

FF
初期値が設定されます。

【デバイスネームの変更】

デバイスネームコンフィグレーションキャラクタリスティックに名前を書き込んでください。名前の長さは最大31バイトです。リセット後、デバイスネームが変更されます。初期値はBLE-UART Converter Boardです。
