POLOLU-2990
DRV8838搭載 ブラシ付きDCモータードライバ
マルツコード：
M2337-764
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/28 02:40 現在）

提携先在庫数：8個(2025/05/27 09:00現在)

出荷予定日：
2025/6/3
16:00
までのご注文で
2025/6/3
出荷
数量
1個以上
￥774.00
(税込￥851.00)

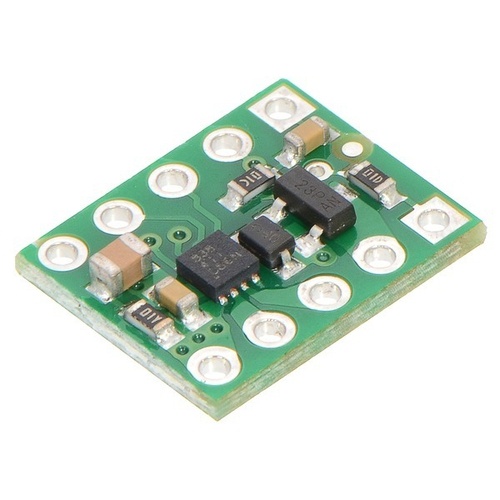

DRV8838搭載 ブラシ付きDCモータードライバ【POLOLU-2990】

の概要

Texas Instruments製DRV8838 Hブリッジモータードライバを搭載し、動作電圧範囲が0～11 Vで、逆電圧、低電圧、過電流、および過熱に対する保護回路を追加したDIPモジュールです。ブラシ付きモーターの回転方向を双方向に設定でき、また継続して1.7 Aまで電流を出力することができます。バッテリー入力端子にはFETを使用した逆電圧、過電圧保護を基板上に組み込んでいます。

●仕様

・Hブリッジモータードライバ:単一のDCモーター
・モーター電圧:0 ~ 11 V
・ロジック電圧:1.8 ~ 7 V
・出力電流
　－継続:1.7 A
　－瞬間:1.8 A
・PHASE/ENABLEインターフェース(方向ー速度)
・入力:3 / 5 V両対応
・ロジック電流の低電圧誤動作防止機能及び過電流、過加熱保護
・モーター電源の逆電圧保護

接続例

PHASEENABLESLEEPOUT1OUT2operating mode
0PWM1PWML正転/ブレーキ PWM %
1PWM1LPWM逆転/ブレーキ PWM %
X01LLLowブレーキ (出力はGNDに接続されます)
XX0ZZ惰性モード (出力はフロート/切断です)
