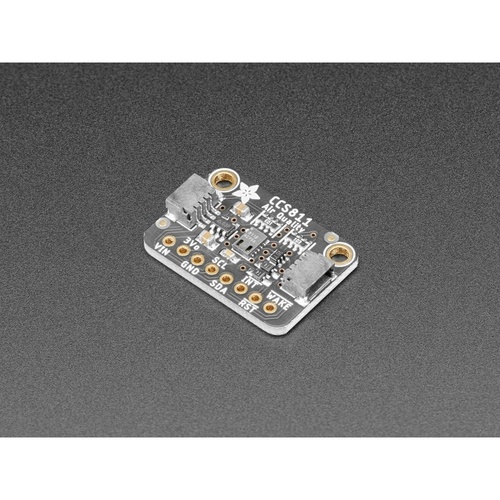

STEMMA QT/Qwiic互換 空気質センサブレイクアウトボード【ADA-3566】

STEMMA QT/Qwiic互換 空気質センサブレイクアウトボード【ADA-3566】

提携先在庫数：13個(2024/04/26 09:00現在)I2C接続のVOC/eCO2センサブレイクアウトボードです。...
メーカー名：
型番：
ADA-3566
品質ランク：
M1
数量

納期：
4日程度

提携先在庫数：13個(2024/04/26 09:00現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
￥3,391.00
(税込￥3,730.00)

STEMMA QT/Qwiic互換 空気質センサブレイクアウトボード【ADA-3566】の概要

I2C接続のVOC/eCO2センサブレイクアウトボードです。ams製ガスセンサを使用しており、幅広いレンジの揮発性有機化合物(VOC)の検出が可能です。屋内の空気質のモニタリングに適しています。ライブラリのコードを使用してマイコンと接続することで、I2Cを通して総揮発性有機化合物(TVOC)値と換算二酸化炭素(eCO2)値をフィードバックします。

ホットプレート式MOXセンサと小型のマイコンを搭載しています。マイコンはプレートへの電源供給のコントロール、アナログ電圧値の読み出しを行い、I2Cインターフェースを備えています。

eCO2濃度は400～8192 ppm、TVOC濃度は0～1187 ppbの幅で測定が可能です。アルコール、アルデヒド、ケトン、有機酸、アミン、脂肪族化合物、芳香族化合物の検出、測定も行えます。

正確な測定値を取得するには、使用の前にキャリブレーションを行ってください。お使いの環境の空気質の傾向を把握、比較する用途に十分な精度ですが、センサにはばらつきがあります。使用開始からしばらくはセンサ感度が変化しているため、最初の48時間、およびモード変更後の最初の20分間は慣らし運転が必要です。

【本製品のチップはI2Cクロックストレッチを使用しているため、Raspberry Piなど、お使いのマイコンやコンピュータによっては互換がありません。】

設定可能な割込みピンを備えているので、変換が準備されている際や読み出し値がユーザ規定値を超えた際に動作させることができます。1秒ごと、10秒ごと、60秒ごと、250ミリ秒ごとの計測が可能なマルチドライブモード対応です。

3.3 V(Raspberry Pi / Featherなど)と5 V(Arduino / Metro328など)の両方のロジックレベルに対応しており、2本のワイヤで簡単にI2C通信を利用できます。I2CバスにはQwiic互換のSTEMMA QTコネクタが用意されているので、ハンダ付けの必要もありません。

ソフトウェアライブラリについてはAdafruitのチュートリアルをご覧ください。何行かコードを書き換えるだけでArduino IDEもしくはCircuitPythonとお使いいただけます。

●仕様

・I2Cアドレス:0x5A
