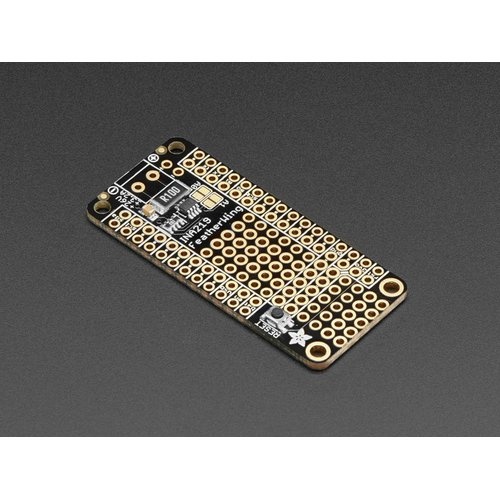

FeatherWing 電圧電流電力測定ボード【ADA-3650】

FeatherWing 電圧電流電力測定ボード【ADA-3650】

提携先在庫数：4個(2024/04/26 09:00現在)FeatherWingシリーズは、Adafruit社製のFea...
メーカー名：
型番：
ADA-3650
品質ランク：
M1
数量

納期：
4日程度

提携先在庫数：4個(2024/04/26 09:00現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
￥1,601.00
(税込￥1,761.00)

FeatherWing 電圧電流電力測定ボード【ADA-3650】の概要

FeatherWingシリーズは、Adafruit社製のFeatherシリーズ用拡張ボード群です。どのFeatherメインボードとも、Feather用ピンソケットやFeather用足の長いピンソケットを使用して接続することができます。

INA219Bチップを搭載した電圧、電流、電力測定用のFeather Wingです。ハイサイド電圧とDC電流の両方を誤差1％の精度で測定可能です。I2Cインターフェースでアドレスのデフォルト値は0x04です。I2Cアドレスを変更して、一つのFeatherボードに最大四つまで本製品を使用することが可能です。

本製品は3.3 Vで駆動し、+26 VDCまでのハイサイド電流測定が可能です。またバッテリの寿命やソーラーパネルをトラッキングするのに最適なハイサイド電圧もレポートできます。

0.1Ω、1％の検出抵抗器にかかる電圧を測定します。搭載しているアンプの最大入力差は±320 mVなので、I = V / RよりI = 0.32 V/0.1Ωから3.2 Aとなり、最大3.2 Aまでの計測が可能です。内部に12 bit ADCを搭載しているので、±3.2 Aレンジでの分解能は0.8 mAです。インターナルゲインをdiv-8の最小値に設定すると、最大電流は±400 mAで、分解能は0.1 mAです。 上級者は、0.1Ωの検出抵抗器を取り外し、それを独自のものに置き換えてレンジを変更することが可能です(例えば0.01Ωにすると、32 Aまでを8 mAの分解能で測定できます)。

●仕様

・寸法:51.0 mm x 22.8 mm x 3.6 mm
・重量:3.4 g
