CYTRON-MAKER-DRIVE
Maker Drive - 入門用Hブリッジモータードライバ
マルツコード：
M2349-031
品質ランク：
M1

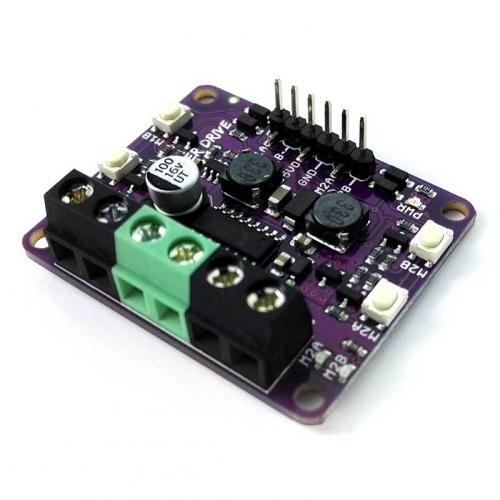

Maker Drive - 入門用Hブリッジモータードライバ【CYTRON-MAKER-DRIVE】

の概要

初心者向けのコンパクトなモータードライバで、ブラシ付きDCモーターを最大1.0 Aの定格電流で制御できます。初心者が使うときのリスクを低減したり、手間を省くために以下のような機能が備わっています。

・逆極性保護:Vin / Vmotor / Vbatt(モーター用電源)端子に逆極性保護を備えており、モーターを傷つける危険性を低減します。
・テストボタンとインジケータLED:各チャンネルに手動テストボタン(二つ)とインジケータLED(二つ)が備わっています。コントローラへ接続したりコーディングをすることなく、簡単にモーターの接続、操作、回転方向のテストを行うことができます。
・昇降圧レギュレータ:2.5 Vから9.5 Vまでの入力電圧範囲で5 Vの出力を生成して200 mAの電力をコントローラに供給できるため、一つの電源で動かすことが可能です。広い入力電圧範囲で、単三、単四電池2本(1.5 V × 2 = 3 V)、または定格電圧3.7 Vの単セルのリチウムイオン、Lipo電池から供給できます。
・回生ブレーキ制御:モータの速度をより正確に制御することができ、コーストストップ機能による減速、停止も可能です。
・追加機能:ステッピングモーターを駆動させることもできます。

Maker DriveとMaker UNOを組み合わせることで、ライントレーサのような小型移動ロボットを容易に作ることができます。

●特長

・デュアルチャンネル、双方向制御モータードライバ
・2.5 V～9.5 VDCのモーター電圧をサポート
・最大電流:1.0 A連続、1.5 Aピーク(5秒以下)
・コントローラ電力供給用の5 V出力(200 mA)
・1.8 V、3.3 V、5 Vロジック(Arduino、Raspberry Piなど)と互換性のある入力
・固体素子の速い応答により、メカニカルリレーの消耗を解消
・回生ブレーキ
・最大20 kHzの速度制御PWM周波数(実際の出力周波数は入力周波数と同じ)
・外形寸法:43 mm(W)× 35 mm(L)× 14 mm(H)

【セット内容】

・Maker Driveボード × 1
