POLOLU-2739

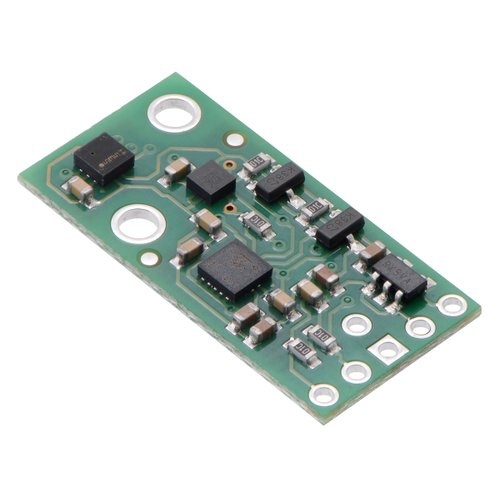

高度計付き小型9軸IMU AltIMU-10 v5
マルツコード:
M2349-427
品質ランク:
M1

高度計付き小型9軸IMU AltIMU-10 v5【POLOLU-2739】

の概要

LSM6DS33 3軸加速度・ジャイロセンサと、LIS3MDL 3軸磁気センサ、およびLPS25H 気圧センサを搭載したコンパクトなIMUです。I2C通信。通常のピンヘッダとL字のピンヘッダが付属します。

旧バージョンからセンサが最新のものに変更されました。ピン配置や基板サイズなどは同じですが、センサは変わっているので、旧バージョンで作成したプログラムをそのまま使うことはできません。

●特長

・LSM6DS33 加速度・ジャイロセンサ搭載
・LIS3MDL 磁気センサ搭載
・LPS25H 気圧センサ搭載
・動作電圧:2.5 ~ 5.5 V
・消費電流:5 mA
・分解能
 -ジャイロ:16 bit/軸
 -加速度:16 bit/軸
 -地磁気:16 bit/軸
 -気圧:24 bit(4096 LSB/mbar)
・測定レンジ
 -地磁気:±4, ±8, ±12, ±16 gauss
 -角速度:±125, ±245, ±1000, ±2000°/s
 -加速度:±2, ±4, ±8, ±16 G
 -気圧:260 ~ 1260 mbar(26 ~ 126 kPa)
・寸法:25 × 13 × 3 mm
・重量:0.8 g
・マウント径:M2
・アドレス(7 bit表記)
 -LSM6DS33:0x6B
 -LIS3MDL:0x1E
 -LPS25H:0x5E
 -ジャンパで変更可能
・基板外形:2.54 x 1.27 x 0.254 cm(1.0 x 0.5 x 0.1インチ)
・重さ:0.8 g

【セット内容】

・1個 x 本体基板
・ピンヘッダ(未実装)
 -1個 x L字(1 × 5)
 -1個 x I字(1 × 6)
