POLOLU-2867
LPS25HB搭載 電圧レギュレータ付き気圧センサモジュール
マルツコード：
M2349-433
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/13 03:38 現在）

提携先在庫数：7個(2025/05/12 09:00現在)

出荷予定日：
2025/5/19
16:00
までのご注文で
2025/5/19
出荷
数量
1個以上
￥1,657.00
(税込￥1,822.00)

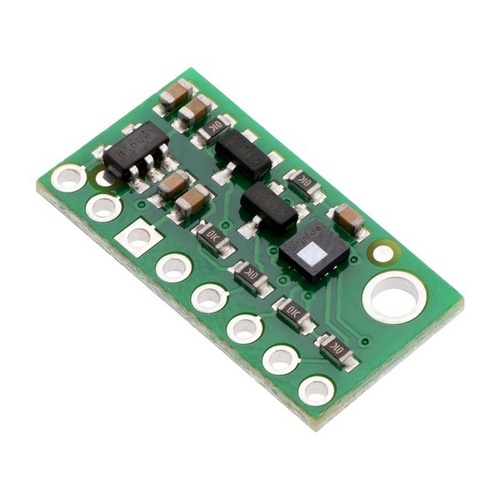

LPS25HB搭載 電圧レギュレータ付き気圧センサモジュール【POLOLU-2867】

の概要

ST社のLPS25HBデジタル気圧計を搭載した気圧センサです。 260 mbar から 1260 mbar (26 kPa ～ 126 kPa) の圧力を絶対精度 ±0.2 mbar (0.02 kPa) で圧力を測定します。高分解能モードでの標準的なRMSノイズは0.01 mbar (1 Pa) です。これらの圧力からセンサが置かれている標高が簡単に算出できます。基板には、3.3 V リニアレギュレータと内蔵レベルシフト回路があり、2.5 V ～5.5 Vの入力電圧で動作します。2.54 mmのピン間隔で、標準のブレッドボードや2.54 mmユニバーサル基板と簡単に使えます。センサには、I2CとSPIインターフェースが提供されます。Arduino用のライブラリも用意されています。

●仕様

・寸法:10 × 20 × 3 mm
・重量(ヘッダピンを除く):0.5 g
・動作電圧:2.5 V ～ 5.5 V
・電源電流:2 mA
・I2C/SPI出力: 24 bit (4096 LSb/mbar)
・感度レンジ:260 mbar ～ 1260 mbar (26 kPa ～ 126 kPa)

【ピン配置】

・VDD
レギュレータで降圧された3.3 V出力。約 150mA の電流を外付け部品に供給することができます。(内部レギュレータをバイパスしたい場合は、VIN を切り離して 3.3V 入力として使用することができます。)
・VIN
2.5 V～5.5 Vのメイン電源接続。レベル変換回路は、入力信号のレベルをこの電圧まで引き上げます。
・GND
電源用のグランド(0 V)接続です。ICまたはSPI制御ソースも、このボードとグランドを共通にする必要があります。
・SDA/SDI/SDO
レベル変換されたICデータラインとSPIデータライン(3線式モードではSDOとしても使用可能)。
HIGH:VIN LOW:0 V
・SCL/SPC
レベル変換されたIC/SPIクロックライン。
HIGH:VIN LOW:0 V
・SDO/SA0
4 線式の SPI データ出力ライン。この出力はレベル変換されません。また、ICスレーブのアドレスを決定するための入力としても使用できます。
・CS
SPI チップ・セレクト。デフォルトでは、VDDにプルアップするとIC通信が有効になり、LOWにするとSPI通信が有効になります。
・INT1_DRDY
プログラム可能な割り込み/データレディインジケータ。(3.3V出力)
この出力はレベル変換されません。

【セット内容】

・基板本体 x1
・1×8 2.54 mmピンヘッダ x1
・1×8 2.54 mmピンヘッダ(L型) x1
