RAYTAC-MDBT42Q-AT
スレーブ/ペリフェラル用 MDBT42Q モジュール(チップアンテナ)
マルツコード：
M2349-489
品質ランク：
M1
  • ROHSアイコン

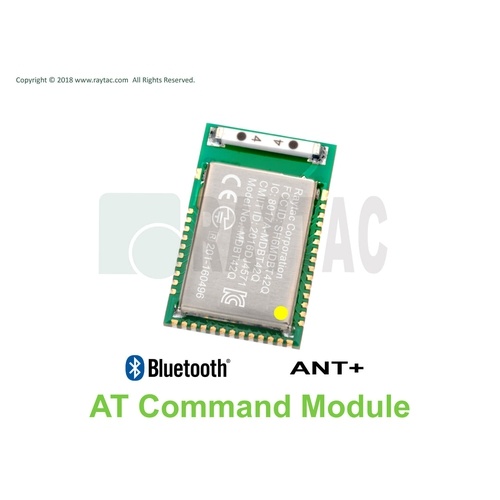

スレーブ/ペリフェラル用 MDBT42Q モジュール(チップアンテナ)【RAYTAC-MDBT42Q-AT】

の概要

ATコマンド対応のMDBT42Qモジュール(チップアンテナ)で、スレーブ / ペリフェラル用です。

PCBアンテナのタイプはこちらです。

●仕様

・RaytacのATコマンドファームウェアをプリロード(ペリフェラル / スレーブ機能)
・Nordic nRF52810 SoCソリューション
・Nordic Semiconductor社が推奨するサードパーティモジュール
・BT5.1 / BT5 / BT4.2 Bluetooth仕様認証
・認証:FCC / IC / CE / テレック(MIC)/ KC / SRRC / NCC
・32 bit ARM Cortex M4F CPU
・192 KBフラッシュメモリ / 24 KB RAM
・RoHS / Reach準拠
・寸法:10 × 16 × 2.2 mm
・GPIO × 32
・チップアンテナ
・インタフェース:UART
・最大247 byteのMTU
・MDBT42Q-ATM / MDBT42Q-PATM(中央 / マスター機能)と連携

サポートされているコマンド

・デバイス名の設定
・データレートの選択(1 Mbpsもしくは2 Mbps)
・TXの出力を5段階で設定
・モード2で接続インターバルを設定
・アドバタイジングの時間を設定
・アドバタイジングを有効化 / 無効化に設定
・アドバタイジングまたは接続状態を示すLEDの設定
・7セットのUARTボーレート
・UARTのフロー制御の有効化 / 無効化
・UARTのハードウェアインタフェースの有効化 / 無効化
・八つの出力ピンをサポート
・パワーダウンモード、GPIOのウェイクアップ
・DC to DCおよびLDO電力モードをサポート
・内部または外部の32.768 kHz発振器を使用
・ハードウェア / ソフトウェア方式を使用したデフォルト設定への復元
・ハードウェア / ソフトウェアのシステムリセット
・シリアル番号を設定して取得
・MACアドレスを設定または取得
・バッテリー検出用のADC値を取得
・最大MTU 247 byteのペイロード244 byteまでサポート
