SFE-SEN-19096
Qwiic - BME688搭載 環境センサ
マルツコード：
M2349-798
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/04 10:31 現在）

提携先在庫数：5個(2025/05/02 09:00現在)

出荷予定日：
2025/5/13
数量
1個以上
￥7,799.00
(税込￥8,578.00)

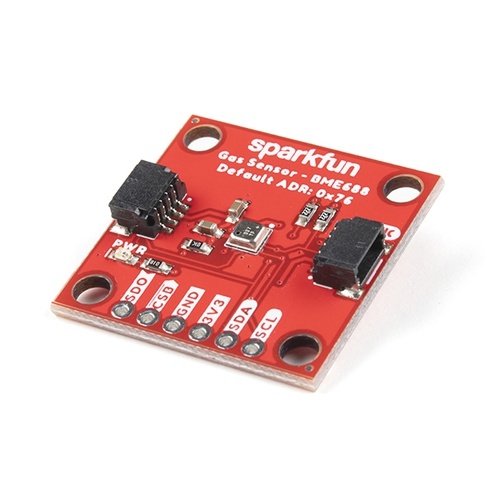

Qwiic - BME688搭載 環境センサ【SFE-SEN-19096】

の概要

2.54 x 2.54 cmサイズの基板のガスセンサに温度、湿度、気圧センサ機能を組み合わせ、単一パッケージで環境データを取得できるブレークアウト基板です。BME688上のガスセンサは様々な種類の揮発性有機化合物(VOC)や揮発性硫黄化合物(VSC)、一酸化炭素、水素などの気体をppb(part per billion)単位で検知可能です。

センサはI2CまたはSPIで通信を行います。I2CピンはQwiicシステム用に引き出されているので、ハンダづけなしでお使いのシステムに接続できます。I2CピンとSPIピンは標準2.54 mmピッチのスルーホールとしても引き出されています。

本製品はBME AI-StudioやBSEC2 Arduinoライブラリでの使用が可能ですが、快適なAI機能の動作には、SparkFunから近日リリース予定のBME688評価ボードを併せて使用することをおすすめします。

ガスセンサ機能の汚染を防ぐため、BME688の金属シェルには触れないようにしてください。取り扱いにご注意ください。

【Qwiicシステムとは】

Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

●特長

・I2Cインターフェース(Qwiic互換)
・I2Cアドレス:0x76(デフォルト)または0x77
・2 x Qwiicコネクタ
・動作電圧範囲:1.71 V- 3.6 V(Qwiicケーブル使用で標準3.3 V)
・相対湿度
　－動作範囲:0% ～ 100%
　－絶対精度:±3%RH
　－解像度:±0.008%RH
・温度
　－動作範囲:-40℃ ～ 85 ℃
　－絶対精度:±1.0℃
　－解像度:0.01℃
・気圧
　－動作範囲:300 hPa - 1100 hPa
　－絶対精度:±60 Pa(0℃ ～ 65℃)
　－解像度:0.18 PA、最大サンプリング
・気体
　－HSスキャニングのF1スコア:0.92
　－標準スキャン速度:10.8秒/スキャン
　－センサー間偏差:± 15% ± 15
・標準消費電流(使用するモードやセンサにより変位)
　－2.1 A ～ 18 mA
　－0.15 A(スリープモード)
　－3.9 mA(標準気体スキャンモード)
