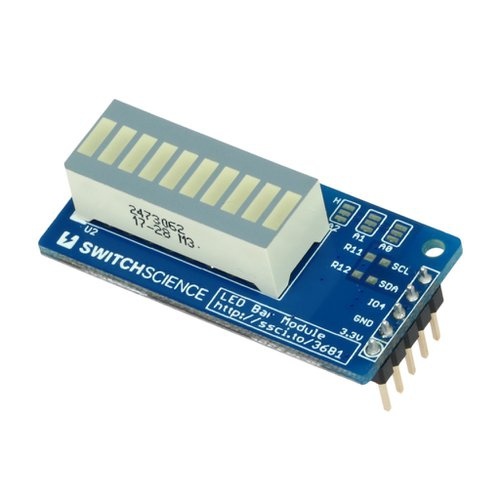

緑色の10連LED バーとNXP社の「PCA9622DR」を搭載した LED モジュールです。モジュールの動作電圧は2.3 V～5.5 Vです。

モジュールに搭載される PCA9622DR は I²C 接続の16ch LEDドライバです。各 LED はこの IC の ポート LED0～LED9に接続され、各ポートにコマンドをセットすることで PWM による諧調表現などが可能です。

本製品は「Contaシリーズ」の規格に則った製品です。単体での使用はもちろん、Contaベースシールドなどに搭載することもできます。ピンヘッダははんだ付け済みです。

【製品仕様】

・動作電圧 2.3 V～5.5 V
・緑色の10連 LED ユニット搭載
・各 LED は on/off や256段階の階調制御が可能(ICの機能)
・各 LED の独立制御／グループ制御が可能(ICの機能)
・インターフェースはI²C
・I²C アドレスの初期値は「0x70(7bit 表記)」
・I²C用プルアップ抵抗用のパターンあり(抵抗は未実装)

【使用上の注意】

・I²C用プルアップ抵抗について
初期状態では、I²C のプルアップ抵抗は実装されていません。もし追加したい場合には、R11とR12に1608サイズのチップ抵抗をはんだ付けしてください。
・I²C アドレスについて
　－初期状態の I²C アドレスは0x70(111 0000)です。もしアドレスを変更する場合には、基板の両面にあるソルダージャンパ(A0～A4)を加工します。
・アドレスの下位 3 bit を変更する場合には、基板表面のソルダージャンパ(A2、A1、A0)のパターンをカットし、はんだ付けすることにより、簡単に変更できます。
・アドレスの 中位の 2 bit を変更する場合には、基板裏面のソルダージャンパ(A4、A3)に対して、やや難易度の高い加工をする必要があります。変更する場合は、ジャンパのパターンをカットした後、電線にて VDD(1)もしくはGND(0)に接続する必要があります。
・残りのアドレス上位 2 bitは変更はできません。
