UCTRONICS-B0272
ラズパイ用電動式フォーカス HQ Camera
マルツコード：
M2349-941
品質ランク：
M1

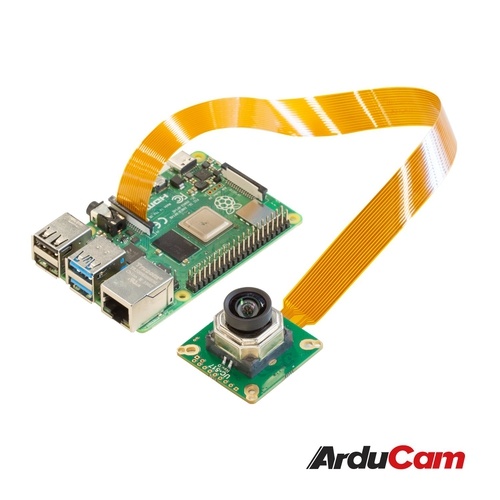

ラズパイ用電動式フォーカス HQ Camera【UCTRONICS-B0272】

の概要

IMX477を搭載したRaspberry Pi HQ Cameraと同様の画質に、スマートフォーカス制御が加わったRaspberry Pi向けの製品です。手で触れながらの調整が必要ありません。

・直感的なフォーカス制御:キーボードの矢印キーでフォーカスを微調整
・オートフォーカス制御:OpenCVサンプルコードでオートフォーカス

本製品は、搭載したフォーカス用電動モーターで、ソフトウェア制御によるスマートなフォーカス制御が可能です。そのため、手でレンズのフォーカスリングを回しながらの焦点合わせが必要ありません。代わりに、キーボード操作やOpenCVにより、カメラの焦点合わせをリモート制御することができます。Raspberry Pi HQ Cameraでのオートフォーカスについての詳細は、Raspberry Pi Camera Autofocus:The Complete Guideをご覧ください。

※本製品にはRaspberry Pi本体は付属しません。

【IMX477 MIPIレーンに関するご注意】

本製品はハードウェア上で4レーンに対応していますが、4レーンカメラドライバには追加のカスタマイズが必要です。なぜなら、

1. 標準的なRaspberry PiやJetson Nano/Xavier NXは4レーンハードウェア接続に対応していません(Raspberry Pi、Jetson Nano/Xavier NXのいずれも2レーンCSIコネクタでの接続にのみ対応しています)。Raspberry Pi Computer Moduleと、一部のサードパーティー製Jetson Carrier Boardsのみが4レーンハードウェア対応です。そのため、通常は必要ありません。
2. 4レーンハードウェアコネクタ以外での4レーン接続には、特にカメラドライバ等に追加の調整が必要です。また、ドライバはプラットフォーム自体の性能に制限を受けます。例えば、Raspberry Piでは現在VideoCoreが4Kに対応していないため、4レーンによる4Kビデオのアンロックが不可能です。Jetson Nanoもエンコード性能のために、ある程度の制限があります。ご使用の環境に4レーンが本当に必要かご確認ください。

●仕様

・センサ
　－センサモデル:IMX477
　－シャッタータイプ:ローリングシャッター
　－センサ解像度:4056 x 3040、12.3メガピクセル
　－イメージセンサフォーマットタイプ:1/2.3インチ
　－ピクセルサイズ:1.55 m x 1.55 m
・レンズアセンブリ
　－モデル番号:M23390H08
　－CMOS素子サイズ:1/2.3インチ
　－焦点距離:3.9 mm
　－口径(F):F2.8
　－視野角(FOV):
75°(水平)(Raspberry Pi HQ camera)
50°(水平)(Raspberry Pi V1/V2 カメラ)
　－マウント:M12 マウント
　－背面焦点距離:4.49 mm
　－MOD(最短撮影距離):0.3 m
　－大きさ:Φ14 × 18.67 mm
　－重量:5 g
・カメラボード
　－ボードサイズ:38 mm × 38 mm
　－穴ピッチ:29 mm、30 mm、34 mmと互換

【パッケージ内容】

・1 × Arducam IMX477搭載 Jetson Nano/Xavier NX用電動式フォーカス HQ Camera(Raspberry Pi用、レンズつき)
・1 × 300 mm 15ピン-22ピン フレックスリボンケーブル(Raspberry Pi Model A/B)
・1 × 300 mm 22ピン-22ピン フレックスリボンケーブル(Raspberry Pi Zero/Compute Module)
