WAVESHARE-20524
Raspberry Pi Zero用 6chリレー RS485/CAN
マルツコード：
M2349-982
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/10 15:18 現在）

提携先在庫数：16個(2025/05/09 09:00現在)

出荷予定日：
2025/5/16
数量
1個以上
￥6,476.00
(税込￥7,123.00)

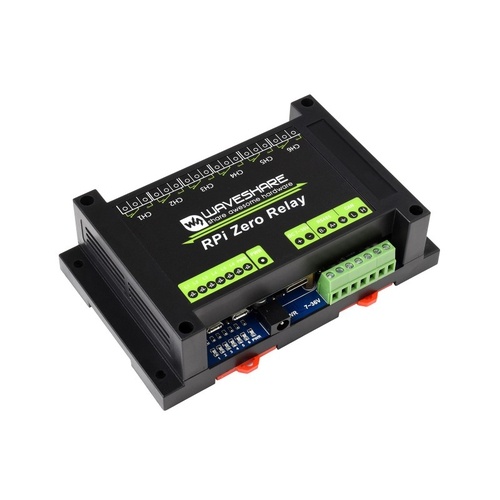

Raspberry Pi Zero用 6chリレー RS485/CAN【WAVESHARE-20524】

の概要

工業グレードのRaspberry Pi Zero用 6チャンネルリレーモジュールです。RS485/CANバス、絶縁保護、フォトカプラ絶縁機能を備えています。

●特長

・RS485 半二重通信:SP3485を使用、UARTコントロール、オートRX/TXスイッチ
・CAN 半二重通信:MCP2515 + SN65HVD230を使用、SPIコントロール
・オンボード一体型絶縁:安定した絶縁電圧、絶縁ターミナルに個別の電源が不要
・オンボードフォトカプラ絶縁:リレーに接続されている外部高電圧回路からの干渉を防止
・オンボードTVS(過渡電圧サプレッサ):過電圧や回路内での瞬間的な電圧上昇を効率的に抑制、雷保護、静電気防止
・オンボードのリセット可能ヒューズと保護ダイオード:電流/電圧の安定出力、過電流/過電圧防止、外部からのショックに強い
・高品質リレー:接点定格 10 A 250 V ACまたは10 A 30 V DC
・取り付けレール対応 ABS製保護ケーシング
・開発ソース、マニュアルが付属(wiringPi、Pythonサンプルコード)

1. MCP2515
CANコントローラ
2. SI8642ED-B-IS
デジタル絶縁
3. SN65HVD230
CANトランシーバ
4. SP3485EN
RS485トランシーバ
5. LM2596電圧レギュレータ
6. フォトカプラ絶縁
7. 6チャンネル高品質リレー
各チャンネルの接点定格:10 A 250 V ACまたは10 A 30 V DC
8. 電源絶縁
9. リセット可能なヒューズ
10. TVSダイオード
11. リレー/電源インジケータ
12. 40ピン GPIOヘッダ
はんだ付け済みRaspberry Pi Zeroに互換
13. リレースクリューターミナル
ユーザ機器と接続
14. 電源スクリューターミナル
15. RS485バスインターフェース
16. CANバスインターフェース
17. RS485 120Ωターミナル抵抗スイッチ
18. CAN 120Ωターミナル抵抗スイッチ
19. リレーコントロールピン
20. 外部電源ジャック
21. 太いはんだパッド
大電流の機器に対応

●仕様

・動作電圧範囲:7 V~36 V(工業用入力電圧に対応)
・リレーチャンネル:6 ch
・通信プロトコル:RS485, CAN
・コンタクトフォーム:1NO 1NC
・サイズ:145 x 90 mm
・重量:327 g

【セット内容】

・1 x ABS製保護ケース(上下)
・1 x Raspberry Pi Zero用リレー
・1 x ドライバー
