WIZNET-W5100S-EVB-PICO
W5100S-EVB-Pico
マルツコード：
M2349-988
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/08 05:35 現在）

提携先在庫数：23個(2025/05/07 09:00現在)

出荷予定日：
2025/5/14
16:00
までのご注文で
2025/5/14
出荷
数量
1個以上
￥2,161.00
(税込￥2,377.00)

W5100S-EVB-Pico【WIZNET-W5100S-EVB-PICO】

の概要

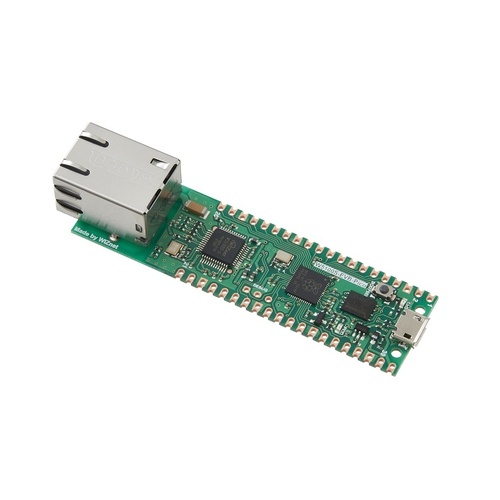

Raspberry Pi RP2040マイコンチップとTCP/IPコントローラーWS5100Sチップをベースにしたマイコン評価ボードです。 本製品はRaspberry Pi Picoと同等の機能を持ちながら、W5100Sを搭載しているのでイーサーネット通信に対応しています。

・Raspberry Pi Picoクローン
・Ethernet (W5100S ハードワイヤードTCP/IPチップ)

●特長

・RP2040 2 MBフラッシュ付き
　－デュアルコア cortex M0+、最大133 MHz
　－264 kBマルチバンクSRAM
　－外部クワッドSPフラッシュ、XIP(eXecute In Place)対応
　－フルクロスバーバス構成
　－GPIO:30本(内4本はADCに利用可)
　－電圧:1.8～3.3 V(注:PicoのIO電圧は3.3 Vに固定)
　－ADC:12ビット 500 ksps
　－各種デジタルペリフェラル
　－2x UART
　－2x I2C
　－16ch PWM
　－1x タイマ
　－1x RTC
　－2x プログラマブルIOブロック
　－柔軟でユーザープログラマブルな高速IO
　－SDカードやVGAなどのインターフェースをシミュレート可能
・W5100S
　－ハードワイアード対応インターネットプロトコル:
TCP、UDP、 WOL over UDP、IGMPv1/v2、IPv4、ARP、PPPoE
　－4つのソケットを同時サポート
　－内部16 kBメモリ(TX/ RXバッファ)
　－SPIインターフェース
・McroUSB B ポート:電源やデータ、フラッシュプログラミング用
・PCB:40ピン、21×51 mm、DIP型、1 mm厚(2.54 mmスルーホールピン/端面スルーホール付き)
・3ピンARM Serial Wire Debug (SWD)ポート
・10 / 100 イーサーネットPHY 組み込み済み
・オートネゴシエーション対応
　－全二重/ 半二重
　－10 / 100 ベース
・RJ45内蔵(RB1-125BAG1A)
・LDO 内蔵(LM8805SF5-33V)

●ハードウェア仕様

・ピン配置
　－ピンはRP2040のGPIOに直結され、Raspberry Pi Picoと同じピン配置です。
　－GPIO16、17、18、19、20、21はW5100Sと接続され、イーサーネット機能を使用するためにSPI通信が有効になっています。そのため、イーサーネット機能を使用する場合は他の目的に使用できません。
・ピン対応
　－本製品で使用されているRP2040 GPIOは以下の通りです。

I/OPIN NAMEDESCRIPTION
IGPIO16 W5100SのMISOに接続
OGPIO17W5100SのCSn に接続
OGPIO18W5100SのSCLK に接続
OGPIO19W5100SのMOSI に接続
OGPIO20W5100SのRSTnに接続
IGPIO21W5100SのINTn に接続
IGPIO24VBUSセンス VBUSがあればHigh、なければLow
OGPIO25ユーザーLEDに接続
IGPIO25VSYS/3の測定のためADCモード(ADC3)で使用

GPIOとグランドピンを除き、40ピンインターフェースには他に7ピンがあります。

ピン番号ピン名説明
PIN40VBUSマイクロUSB入力電圧、マイクロUSBポートのピン1に接続。通常5 V
PIN39VSYSメインシステム入力電圧。許容範囲4.3 ～5.5 Vで、オンボードLDOで3.3 Vを生成するために使用
PIN373V3_ENオンボードLDOのENピン。LOWにすると、3.3 Vが無効になり、RP2040とW5100Sの電源を切れます
PIN363V3オンボードのLDOで生成される、RP2040とW5100Sへの3.3 V主電源
PIN35ADC_VREFADC 電源(および基準)電圧。W5100S-EVB-Piciで3.3 V電源をフィルターして生成
PIN33AGNDGPIO26-29のGND基準
PIN30RUNRP2040のENピン。RP2040をリセットするにはGNDに短絡します

【動作条件】

項目説明
動作温度 最高85℃(自己発熱を含む)
動作温度 最低-20℃
VBUSDC5 V(±10%)
VSYS最小DC 4.3 V
VSYS最大 DC 5.5 V
動作時周辺温度最大70℃(推奨)
