POLOLU-4039
DRV8256P搭載 ブラシモータードライバ基板
マルツコード：
M2350-059
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/29 16:14 現在）

提携先在庫数：10個(2025/05/28 09:00現在)

出荷予定日：
2025/6/5
数量
1個以上
￥2,470.00
(税込￥2,717.00)

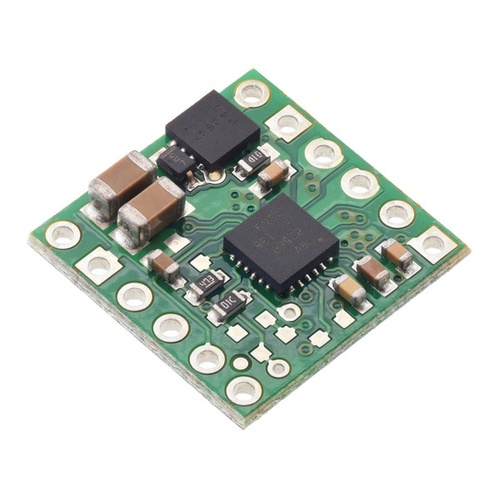

DRV8256P搭載 ブラシモータードライバ基板【POLOLU-4039】

の概要

Texas Instruments社製DRV8256Pを搭載したHブリッジモータードライバです。入力信号によって回転方向を変更することができ、また4.5 - 48 Vまでの広範囲でモータを制御することができます。連続運転で1.9 Aまでの電流を供給することができ、1秒未満なら6.4 Aまで動作させることが可能です。逆電圧、低電圧、過電流、過加熱に対する保護機能を備えています。

DRV8256PはIN/INインターフェースを備え、二つのPWM信号入力によって完全方向制御を行うことができますが、drive/brake操作が必要になります。

一方、DRV8256E搭載 ブラシモータードライバ基板に搭載されている
DRV8256EはPhase/Enable方式であり、ひとつのPWM信号とenable信号によって制御を行います。しかし、drive/coast操作に制限されます。

注意

・使用方法によっては火傷するほど製品が熱くなります。その他のコンポーネントとの接続などに注意してください。

●特長

・単一のブラシ付きDCモータードライバ
・幅広いモータ駆動電圧:4.5 - 48 V
・対応ロジック電圧:1.8 - 5 V (最大5.5 V)
・出力電流:連続運転1.9 A(最大6.4 A)
・低電圧ロックアウト
・過電流、過加熱保護
・逆電圧保護(最大40 V)

【セット内容】

・1 x DRV8256P搭載 ブラシモータードライバ基板
・1 x ピンヘッダ

真理値表

DRV8256P真理値表
IN1IN2OUT1OUT2動作モード
00LLローブレーキ(GNDに接続)
PWM0PWM (H/L)L正回転 PWM %
0PWMLPWM (H/L)逆回転 PWM %
11HHハイブレーキ(VMに接続)

各ピンの説明

ピンデフォルト備考
VIN 4.5 - 48 V入力(逆電圧保護は40 Vまで)
GNDロジック系とモータ系のGNDは共通でないと動きません。
VMVIN(逆電圧保護)MOSFETによる逆電圧保護がかかっているピンです。その他の部品に逆電圧保護を共有できます。
OUT1モータ出力1
OUT2モータ出力2
IN1LOWOUT1用の入力ピンです。PWM信号を入力して使用します。
IN2LOWOUT2用の入力ピンです。PWM信号を入力して使用します。
FAULTFLOATINGオープンドレイン接続のフォルトピンです。過電流、過加熱によって保護が働い場合にHIGHになります。使用する際はプルアップ抵抗を接続してください。
SLEEPLOWLowに設定すると低電力スリープモードになります。過電流、過加熱保護のリセット時にクリアすることができます。
VREF電流制限値の閾値電圧を入力します。

在庫状況：営業所に在庫はございません。
