LV2-SPPM-KIT
LV2-SPPM スピーカープロテクション基板キット
マルツコード：
M2382-18
品質ランク：
M1
自社在庫数： ※在庫限り品
9セット
（ 2025/07/27 23:16 現在）

出荷予定日：
2025/7/28
数量
用途
1セット以上
￥3,999
(税込￥4,398)

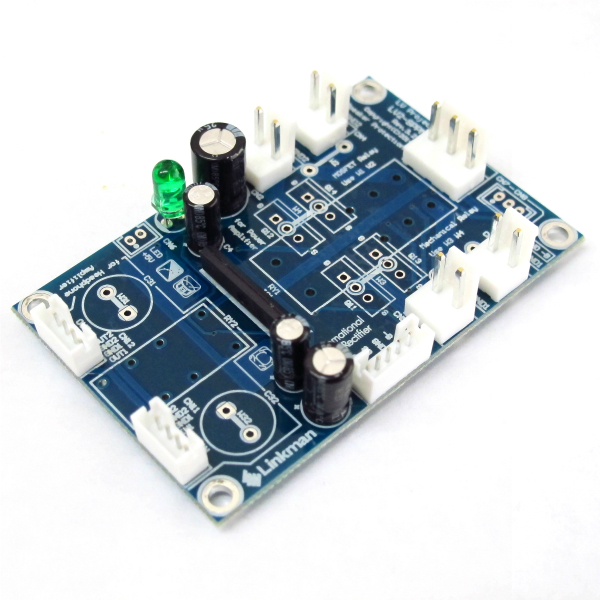

LV2-SPPM スピーカープロテクション基板キット【LV2-SPPM-KIT】

の概要
パワーアンプ障害時に大切なスピーカー、ヘッドホンを守る！【特長】

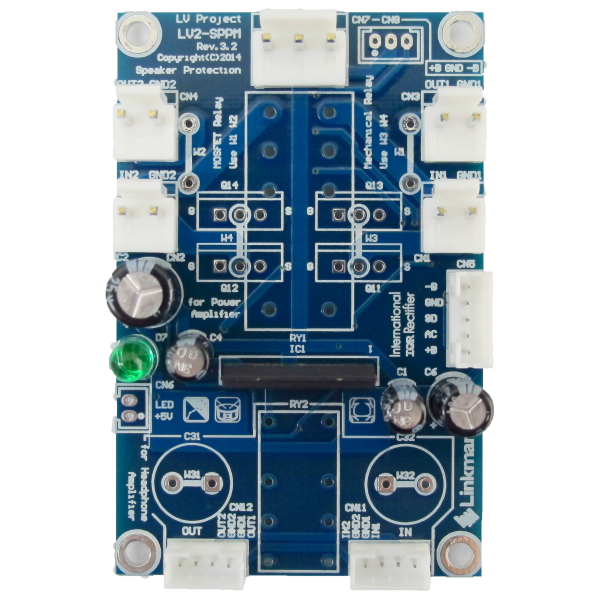

  • LVコンセプトに基づく72×47mmサイズのコンパクトサイズモジュール
  • 保護動作を司るキーデバイスとしてルネサスエレクトロニクス製μPC1237HAを採用しています
  • 回路を構成する遮断デバイスとしてMOS-FETかメカニカル・リレーが選択できます
  • ヘッドホンアンプ回路のプロテクション機能を備えており、遮断デバイスとしてメカニカル・リレーが利用できます
  • スピーカー回路接続遅延機能により電源投入時のPOPをなくすことができます
  • LVシリーズ以外のパワーアンプへの利用が可能です
【プロテクション基板動作概要】
  • 電源投入時　アンプの出力DC変動(通称ボツ音)を抑えるために、電源オン直後は5秒ほどのミュート時間が設定されています。(ミュート時間はC4またはR8の定数変更にて変更可能)
  • パワーアンプ故障時　アンプ出力に直流電位が発生した場合に、アンプとスピーカーは遮断されます。　プロテクトが働いた場合は、電源が完全にオフされるまで、プロテクト回路はラッチモードとなります。(自己復帰モードにも変更可能)　スピーカープロテクト回路では、MOSFETスイッチ式とメカニカル・リレー式は同時に使用することはできず、どちらかの方式の選択になります。MOSFETスイッチ式の場合は、回路の信頼性を高めるために、通常のプロテクション回路とは違い、MOSFETスイッチはパワーアンプ出力のマイナス側(GND側)に入っています。そのため、BTLアンプには使用できません。BTLアンプで使用したい場合は、メカニカル・リレー式でお使いください。
【仕様】
  • コントローラ：ルネサスエレクトロニクス製　μPC1237HA
  • 電源電圧：25V（出荷時）　※35Vまで対応可能
  • 障害復旧時動作：ラッチモード　（R17を実装することで、自己復帰モードへ変更できます）
  • 障害検出：出力中点DC電位検出、AC電源ON/OFF検出(オプション)
  • 保護回路数：パワーアンプ　2ch、ヘッドフォンアンプ　2ch
  • 基板サイズ：72x47mm

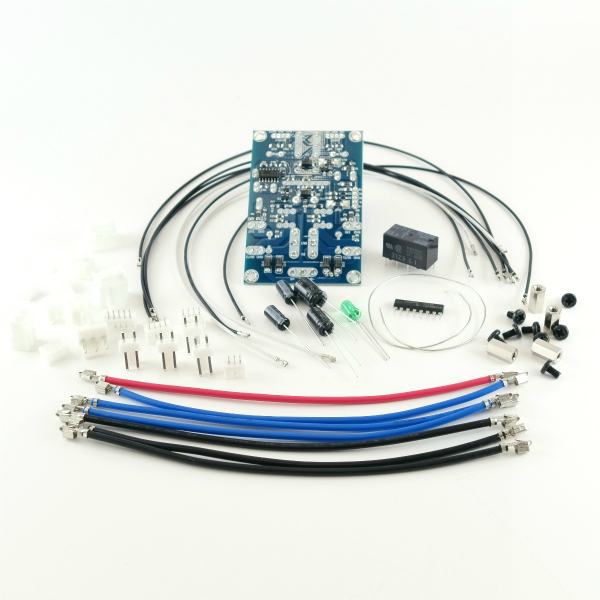

【オプション】本製品には、遮断回路デバイスが付属していません。下記製品と合わせてご購入ください。

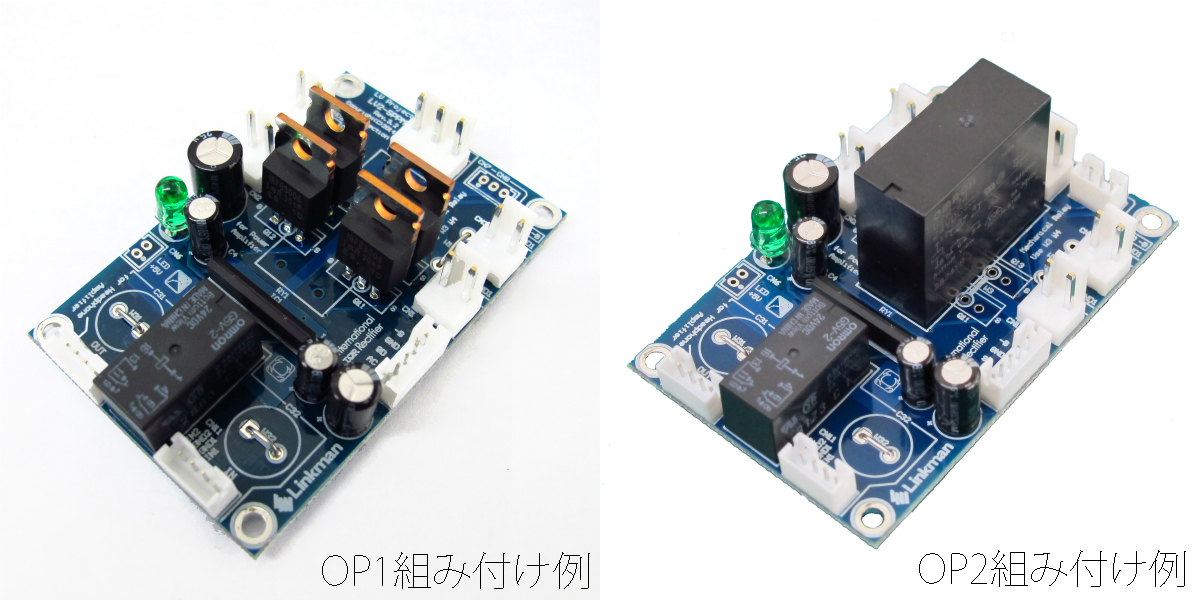

LV2-SPPM-OP1パワーアンプ回路遮断用FETセット IRFB3006 4個
LV2-SPPM-OP2パワーアンプ回路遮断用メカニカル・リレー
本製品に関するドキュメントを掲載しております。ぜひご一読下さい。【資料・技術情報】Linkman製 プロテクションキット【LV2-SPPM-KIT】 作成方法
